Общая информация
Как говорилось ранее, агрегаты также именуют как полиэтиленовые трубы, или напорные трубы из полиэтилена. Измеряется такой материал в погонных метрах. Что касается получения, его принято изготавливать с помощью непрерывной шнековой экструзии.
Касаемо параметров эксплуатации труб, которые просто необходимо соблюдать для того, чтобы сохранить материал в должном виде, существует некоторый перечень правил:
- Трубы ПНД транспортируют на совершенно любом виде транспортного средства.
- При использовании транспортировки агрегатов на железнодорожных транспортных средствах, категорически рекомендуется использовать открытый подвижный состав.
- В бухтах агрегаты необходимо хранить в горизонтальном или вертикальном положении.
- На открытых площадках трубы ПНД допустимо хранить не более двух лет, иначе они приходят в непригодное для эксплуатации состояние.
Используются трубы ПНД, как вы могли догадаться, с целью прокладки системы водоснабжения, а именно: для транспортировки питьевой воды, а также других жидких или газообразных веществ по агрегатам .
Разновидности ПНД изделий
Трубы ПНД классифицируются на две разновидности – напорные и безнапорные. Отличия между ними заключаются в уровне максимального давления, которое может выдержать пластиковый трубопровод. Сфера применения напорных ПНД труб – водоснабжение (горячее и холодное), системы отопления и канализационные коммуникации, также напорные трубы могут использоваться для транспортировки газа.
Безнапорные – предназначены для технических нужд: они используются в качестве обсадных при обустройстве скважин на воду, для монтажа дренажных систем и изоляции высоковольтных кабелей. Согласно техническим нормативам, допускается применение данных ПНД труб при укладке безнапорной канализации.
Для изготовления ПНД труб применяется несколько модификаций полиэтилена – ПЭ63, ПЭ80 и ПЭ100. Безнапорные трубы изготавливаются из ПЭ63, напорные – из ПЭ80 и 100. Разница между модификациями заключается в количестве соединенных молекул этилена в кристаллической сетке материала, числовой индекс в данном случае обозначает процент соединений от общего числа молекул. Чем он выше – тем изделие прочнее и устойчивее к деформациям, но при этом менее эластичней.

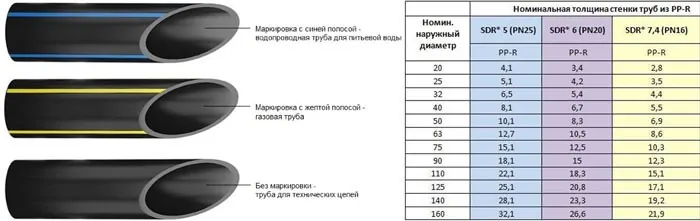

ПНД изделия, предназначенные для использования в сфере водоснабжения, обозначены синей полосой, изделия для газовых трубопроводов – полосой желтого цвета. Трубы для технического использования и канализационных систем не имеют цветовой маркировки.
Технология изготовления
Полиэтиленовые трубы производятся методом экструзии, суть которого заключается в продавливании полимерного расплава через насадку определенной формы. Технология производства ПНД изделий реализуется в следующей последовательности:
ПНД трубы для водоснабжения
- Сырье (гранулы этилена) подается в экструзионный бункер, где под воздействием повышенной температуры этилен плавится, после чего в расплав добавляются химические присадки, обеспечивающие итоговому материалу требуемые эксплуатационные свойства.
- В бункере поддерживается определенное давление, под воздействием которого происходит уплотнение расплава, что приводит к соединению отдельных молекул этилена в сплошную кристаллическую сетку.
- Расплав пропускается через экструзионную головку (конструкция оборудована охлаждающими элементами), при прохождении которой материал принимает форму будущей трубы.
- Заготовка прокатывается на калибровочном стане, где сегмент получает итоговый диаметр, и перемещается в емкость для водяного охлаждения.
- Изделие маркируется и попадает на линию нарезки, где раскраивается на участки требуемой длины.
Также существует категория ПВД труб (ПВД – полиэтилен высокого давления). Для их изготовления применяется аналогичное сырье, отличия лежат в самой технологии производства – уровне давления, поддерживаемом в бункере на этапе плавки гранул этилена.
ПВД трубы существенно отличаются в плане эксплуатационных характеристик. ПВД является мягким, эластичным материалом, тогда как полиэтилен низкого давления жесткий и имеет минимальную пластичность (ПВД трубы реализуются в бухтах длиной 100 м, тогда как ПНД изделия диаметром от 50 мм. не гнутся и продаются отрезками длиной 2-8 метров).
Сфера применения ПВД труб – внутреннее водоснабжение и системы мелиорации. Для обустройства трубопроводов отопления и подачи горячей воды ПВД трубы не используются, поскольку их температурный максимум составляет +40 градусов.
Пнд труба характеристики
Преимущества в использовании.
- Пнд трубы можно использовать до 50 лет. Они не подвергаются воздействию химических элементов, не окисляются и не ржавеют.
- При прокладке трубы водопровода не нужно использовать дополнительные приспособления для защиты и изоляции.
- Стенки полипропеленовых труб обладают гладкой поверхностью, благодаря этому не скапливается осадок и ил. Из-за низкой тепло проводимости, на внешней стороне практически не бывает конденсата.
- Разрыв из-за низких температур практически исключен. Трубы обладают способностью увеличиваться без разрывов в диаметре и возвращаться в изначальное состояние.
- Экономия на перевозке, т. к. кубометр такого изделия весит меньше тонны. Это в 6 раз ниже аналогов из других материалов.
- Технически простая сварка. Соединения труб пнд не деформируются с течением времени.
- Экологически безопасный материал. Даже при высоких требованиях, полиэтиленовые трубы широко используются в Европе.
Недостатки в применении.
- Технология установки требует иногда нетипичного подхода.
- Есть ограничения в использовании по температуре. Иногда для горячей воды нет возможности применения.
- На длительность использования влияет подвижность грунта на объекте и УФ-воздействие. Эти критерии могут снизить эксплуатационный период.
Виды стоимость труб
Трубы пнд делятся на напорные и безнапорные.
Первые используются для водопровода и газовых коммуникаций. Вторые для ливневой и фекальной системы.

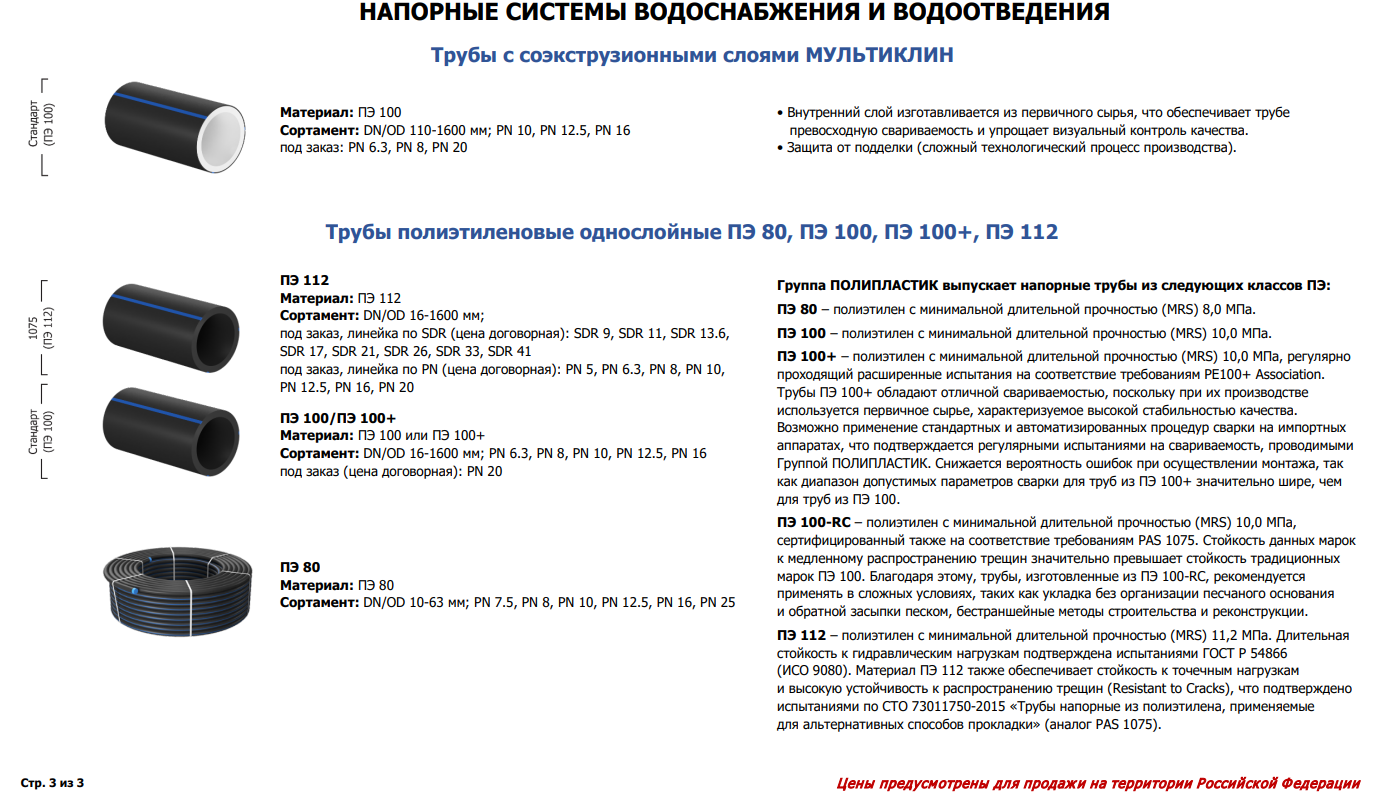

Разграничение видов по назначению следующее:
- ПНД ПЭ 80 применяется для перемещения горючих газов;
- с маркировкой 100 используются в системах водопровода и канализации. Помимо этого применяются в газификации;
- с обозначением PROSAFE могут прокладываться как с траншеями, так и без них. Применяются для обеспечения домов и горячей водой, и газом. Заявленный срок их службы составляет 100 лет.
Их стоимость зависит от технических характеристик:
- внутренний и наружный диаметр, соответственно и толщина стенок;
- вид труб. Стоимость изделий с маркировкой 80, ниже, чем с индексом 100, при прочих равных условиях.
Монтаж
В монтаже применяются фитинги. Трубы между собой могут совмещаться двумя видами пайки – в раструб и встык.
При соединении без нарушения технологии, места спайки будут долговечными, и не будут подвергаться разрушительным изменениям.

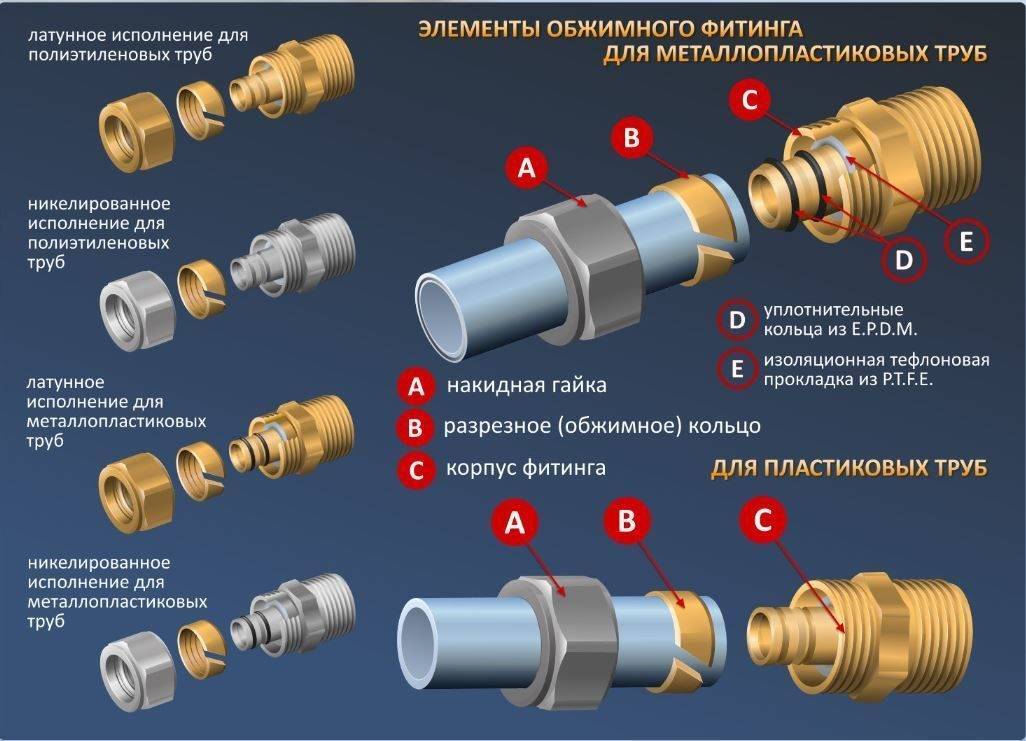

Фитинги бывают компрессионные и электросварные. В первом случае специальное резиновое кольцо прижимается гайкой. Монтаж напоминает технологию соединения металлопластиковых труб.
При использовании гаечного или пружинного ключа, надо быть внимательным, чтобы не нарушить целостность конструкции.
Электросварные фитинги более дорогие.
В их конструкции есть специальный нагревательный элемент . По коду на них можно определить необходимое напряжение и время пайки.
Из-за разрушительного воздействия солнечных лучей, пластиковые трубы рекомендуется укладывать таким образом, чтобы площадь попадания по УФ-лучей была минимальной.
Если система монтируется под землю, то прокладка труб пнд должна проходить в виде змейки.
Это связано с разницей температур зимой и летом, а также с большим коэффициентом теплового расширения.
Такие коммуникации выгодные в экономическом плане.
Длительный срок использования при небольших ценах является огромным преимуществом. Благодаря этому они настолько широко используются.
Фланцевый крепеж
Крепеж — это детали, которые служат для неподвижного соединения частей машин и конструкций. К ним обычно относят детали соединений: болты, винты, шпильки, гайки, шурупы, глухари, шплинты, шайбы, заклепки, штифты и многое другое.
Крепежные изделия принято делить на две основные группы:
1. Общепромышленный крепеж, применяемый практически во всех отраслях промышленности и народного хозяйства, не обладающий узкими специализированными характеристиками.
2. Крепеж специального назначения характеризуется узкоспециализированной областью применения (например, автомобильный, железнодорожный, и др.).
Рис. 16 Фланецы, скрепленные крепежом
Для таких изделий свойственна четкая направленность на применение в конкретной области или даже продукции (механизмы, изделия и т. п.), обусловленная специальными характеристиками.
Фланцевый крепеж предназначен для соединения деталей трубопроводов. К деталям фланцевого крепежа относятся: болт, шпилька, гайка, шайба.
Болт — крепежная деталь для разъемного соединения частей машин и сооружений в виде стержня с резьбой на одном конце и шести- или четырехгранной головкой на другом.
Рис. 17. Болт
Гайка — деталь резьбового соединения или винтовой передачи, имеющая отверстие с резьбой. Крепежная гайка в резьбовом соединении навинчивается на конец болта или шпильки или же на резьбовой участок вала, оси для закрепления от осевого перемещения сидящих на них деталей — подшипников качения, шкивов и т. п.
Рис. 18 Гайка
Шайба — деталь, подкладываемая под гайку или головку винта. Шайбы общего назначения применяют для увеличения площади опоры, если опорная поверхность из мягкого материала или неровная, а также, если отверстие под винт продолговатое или увеличенного диаметра. Косую и сферические шайбы используют для устранения перекоса гайки или головки винта при затяжке. Быстросъемную шайбу применяют в приспособлениях для экономии времени на снятие обработанной детали и установку новой. Уплотнительную шайбу из мягкого материала ставят под головку резьбовой пробки для обеспечения герметичности соединения. Пружинная шайба уменьшает опасность самоотвинчивания винтов или гаек благодаря силам упругости сжатой шайбы. Стопорная (запирающая) шайба путем отгибания ее частей устраняет возможность поворота гайки или винта относительно опорной детали или вала. Концевые шайбы препятствуют осевому перемещению вдоль вала неподвижно закрепленных или вращающихся на валу деталей.
Рис. 19 Шайба
Шпилька — крепежная деталь, представляющая собой металлический стержень с резьбой на обоих концах. Конец шпильки ввинчивается в одну из соединяемых деталей, а другая деталь прижимается к первой при навинчивании гайки на другой конец шпильки. Возможно также соединение деталей шпилькой, на концы которой навинчивают гайки. Существует большое количество нормативных документов, в которых сформулированы технические требования к крепежу. Например, требования к крепежу, используемому во фланцевых соединениях, изложены в ГОСТ 20700-75. Эти требования обусловлены условиями эксплуатации: рабочим давлением, характеристиками среды и т. д. Конструкция и размеры крепежных изделий регламентируются в ГОСТ 9064-75,9065-75, 9066-75.
Рис. 20 Шпилька
Способы соединений ПНД труб при монтаже
Соединение ПНД труб бывает разъемным и неразъемным. Каждый тип позволяет создать прочную и надежную конструкцию, однако в то же время у каждого из них есть свои преимущества, которые стоит учитывать при монтаже ПНД своими руками.
Разъемный тип соединения
При использовании разъемного типа соединения создается конструкция, которая впоследствии может демонтироваться. Этот способ считается наиболее популярным, поскольку трубопровод легко установить без специального оборудования, а впоследствии разобрать. Соединения труб выполняются быстро, что не влияет на их качество.
Использование фитингов

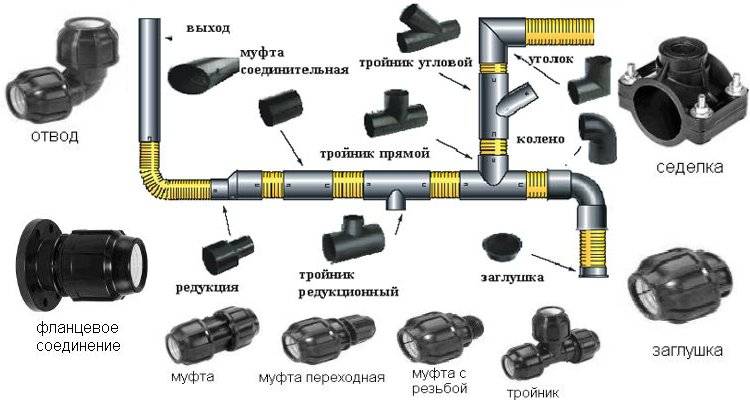

Фитинг — соединительный элемент водопровода, который применяют для монтажа ПНД в областях стыков, поворотов, а также увеличения и уменьшения диаметра. Конструктивные особенности фитингов — в простоте каждой детали. Все изделия имеют корпус разного типа с необходимым диаметром отверстий.
- Установка трубопровода с помощью фитингов осуществляется в 4 этапа:
- Примерка. Подбирается фитинг нужного типа и размера, определяется, на какую глубину будут вставляться части трубы. Делаются соответствующие отметки. На трубе подрезается фаска – ножом или фаскоснимателем.
- Подготовка. Края смачиваются мыльным раствором или жидким мылом для последующей проверки герметичности.
- Установка. Накидная гайка отвинчивается, в него устанавливается труба до сделанной заранее отметки.
- Фиксация. Гайка фитинга затягивается до упора, при этом необходимо следить, чтобы не возникло пережима.

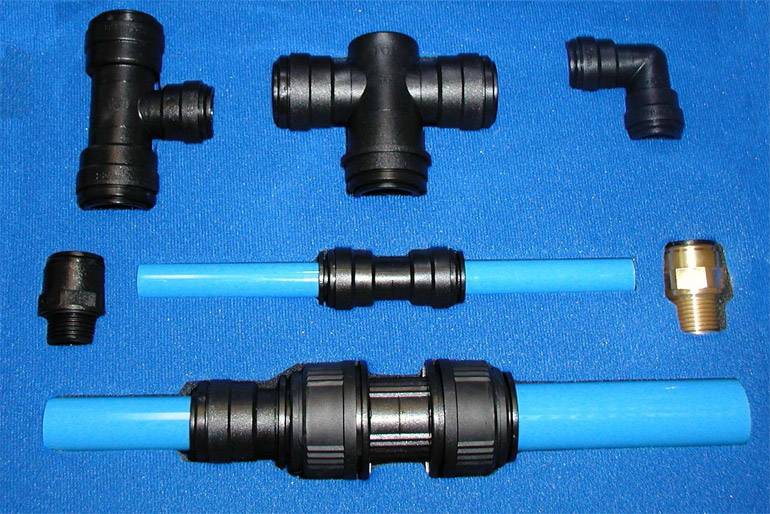

Виды разъемных фитингов для ПНД-трубопроводов

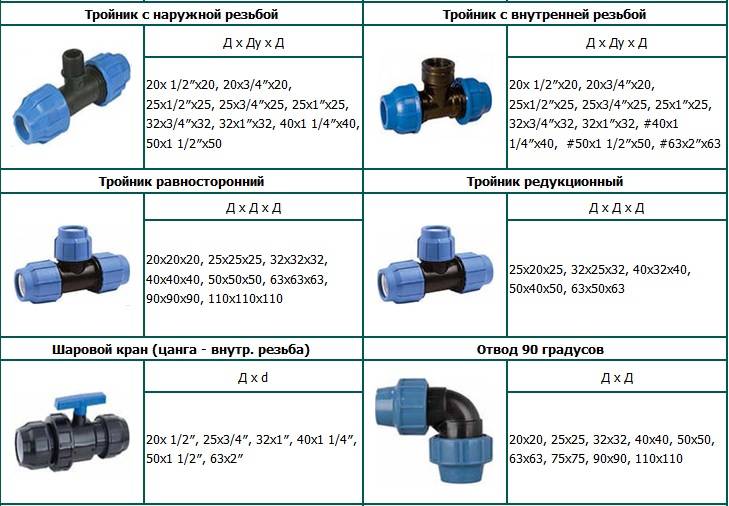

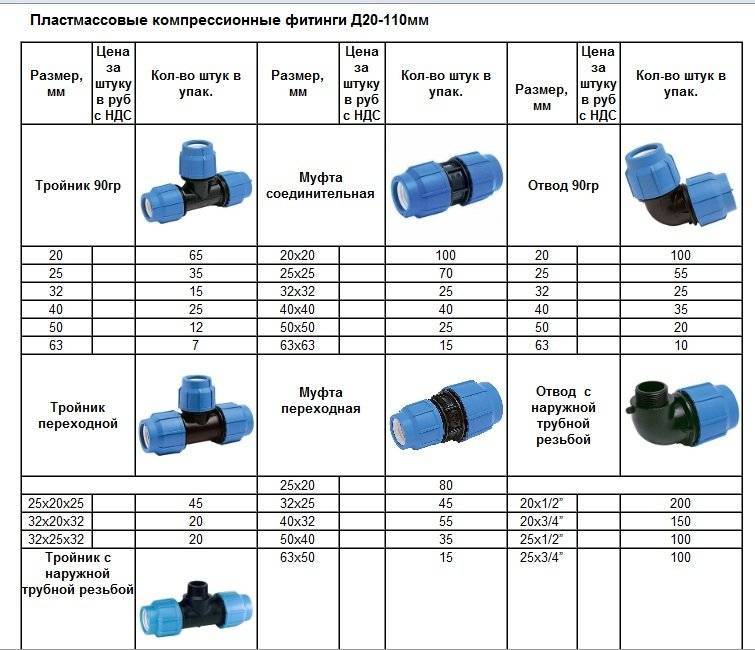

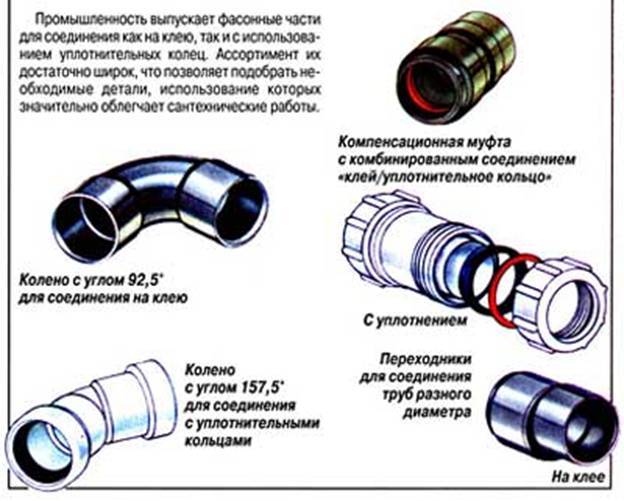

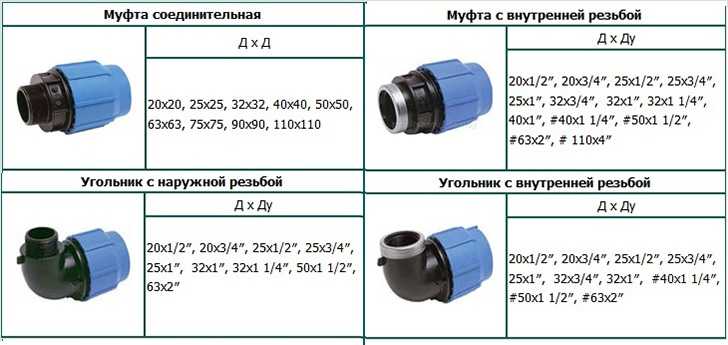

Фитинги могут быть различными по своему предназначению, а также месту крепления. Наиболее востребованы:
- Прямой. Требуется для соединения отрезков труб с равным диаметром.
- Компенсационной. Необходим в ситуациях, когда требуется соединить трубы разного диаметра.
- Переходник. Требуется для соединения ПНД с изделиями из других материалов.
- Тройник. Применяется в местах, где из одной трубы должно выходить две и более.
- Уголок. Необходим для участков, где требуется поворот трубы.
- Заглушка. Монтируется в месте прерывания трубы.

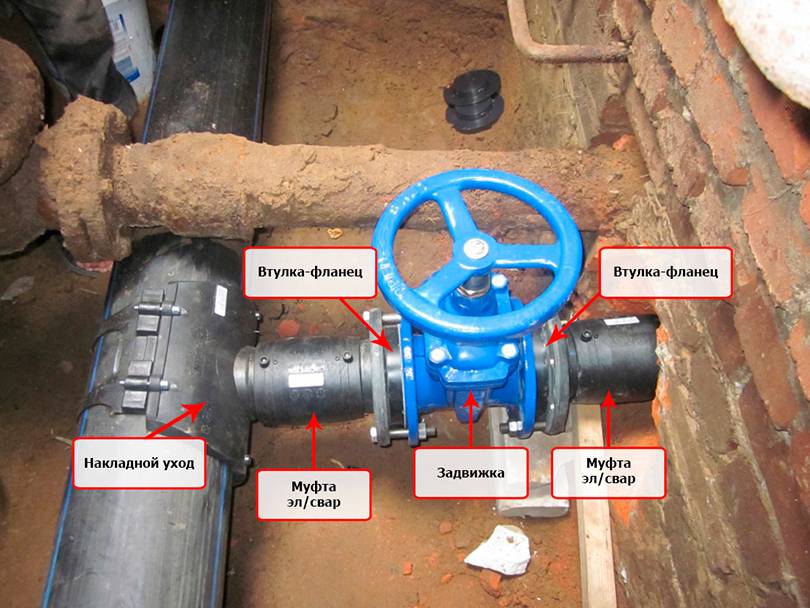

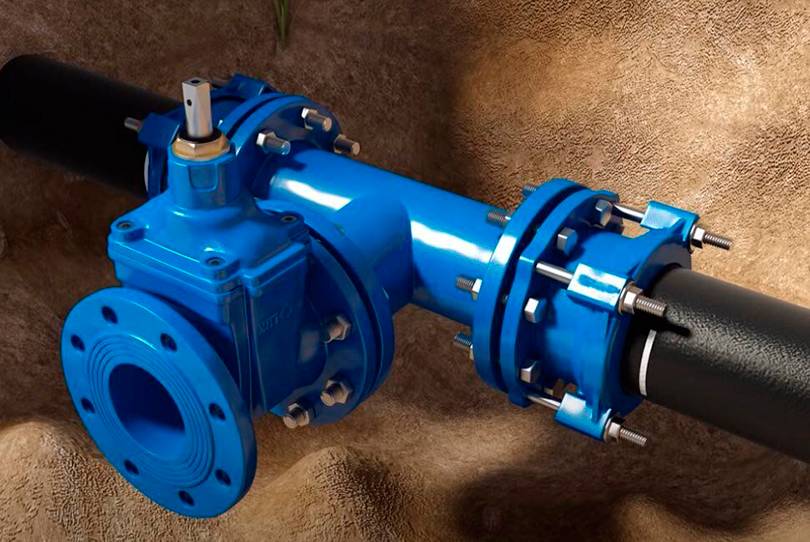

Посредством установки фланца
Чаще всего такие соединения применяют для труб с диаметром от 100 мм. Такая технология предполагает использование накидных фланцев, которые размещаются на торцах труб. Также они могут привариваться к трубе и соединяться с втулками. Для предупреждения протекания между фланцами вместе стыка используются соответствующие уплотнение.
Первый из фланцев монтируется на металлический торцевой конец трубы, а второй фланец, соответственно, фиксируется с пластиковым буртом к пластиковому торцу
Для получения герметичных соединений важно правильно устанавливать уплотнитель. Болты при этом должны быть качественно затянуты так, чтобы напряжение распределялось равномерно по всей детали
Неразъемные соединения

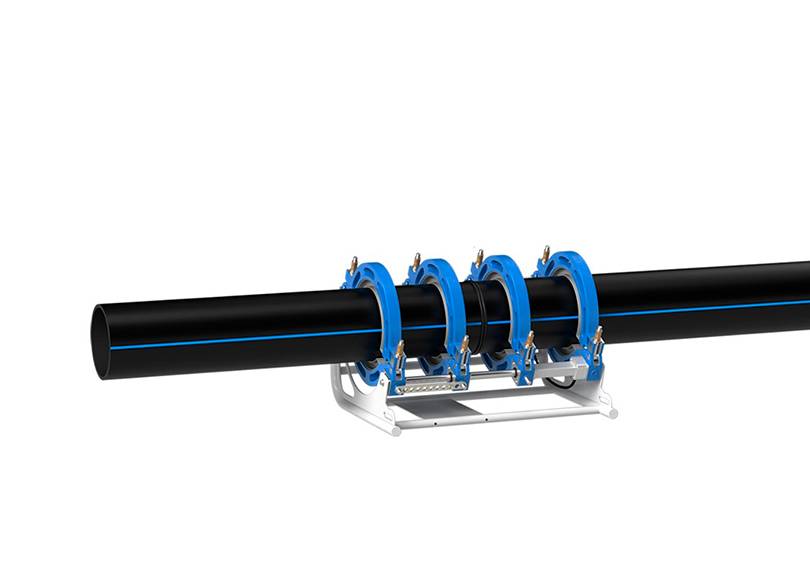

Выполняются методом сварки. Такой метод обеспечивает полностью герметичные стыки и при этом высокую надежность, однако его реализация невозможна без специального оборудования — сварочного аппарата. Также в некоторых случаях он не используется из-за внешних условий: например, воды в трубе.

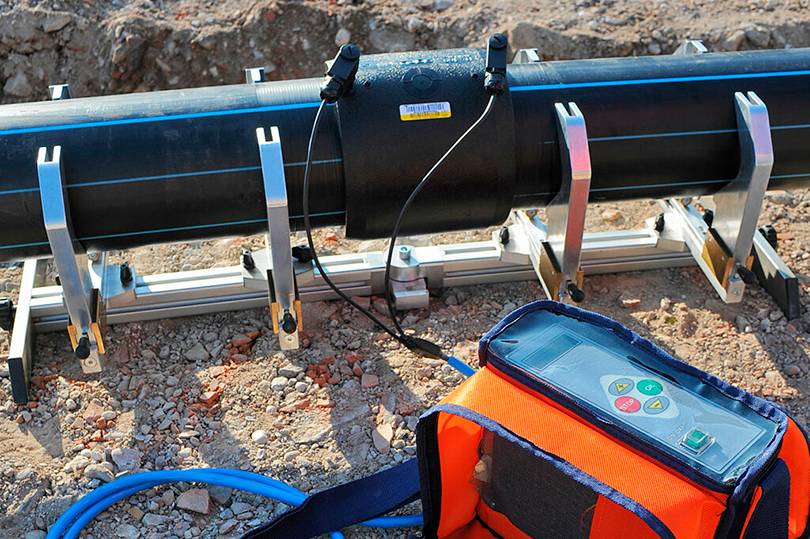

Электромуфтовые соединения
Электромуфты изготовлены из ПНД и имеют внутри металлическую нагревательную спираль. Соединяемые трубы устанавливаются в муфту, а затем подается напряжение, вследствие чего муфта и заготовки разогреваются и свариваются. Это достаточно простой и удобный способ сварки, но при этом и дорогой. На больших диаметрах стоимость муфты может обойтись дороже самих труб.
Перед проведением работ требуются тщательная зачистка труб, а также обеспечение неподвижности в моменты разогревания и остывания.

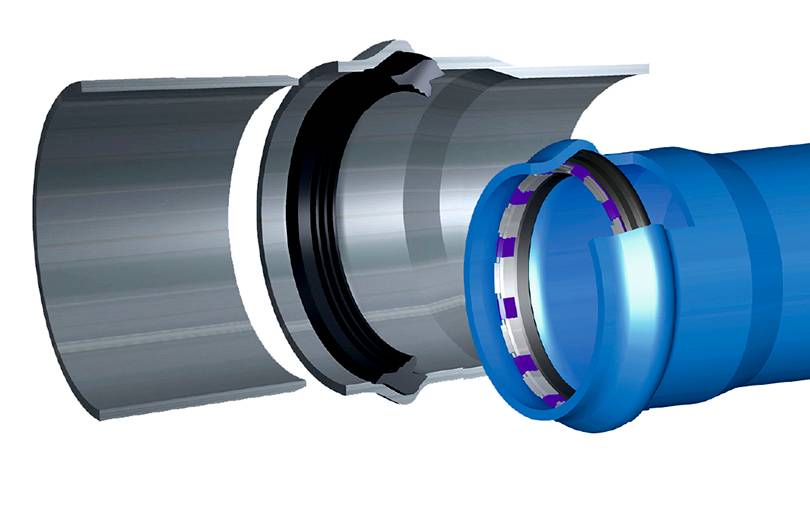

Раструбный метод соединения
Наиболее экономичный метод, поскольку не требует затрат на сварку или покупку фитингов. Этот способ подойдет только для безнапорных трубопроводов, поскольку достаточная герметичность соединения обеспечена быть не может. Для ее повышения используются силиконовые или резиновые эластичные манжеты.
Раструбный метод предполагает установку более узкого конца одной трубы в другую, т.е. разогретое плечо (гладкий торец) вставляется в прогретое монтажное утолщение.
Технология производства труб ПНД
Технологически процесс полимеризации выглядит следующим образом:
- Этилен полимеризуется, после чего расплавленная субстанция отправляется в экструдер.
- Экструдер выдавливает полимерную массу через специальную форму, после чего изделие становится похоже на трубу.
- Далее, следует прокатный стан, где изделие приобретает конечную форму, на которую наносится маркировка.

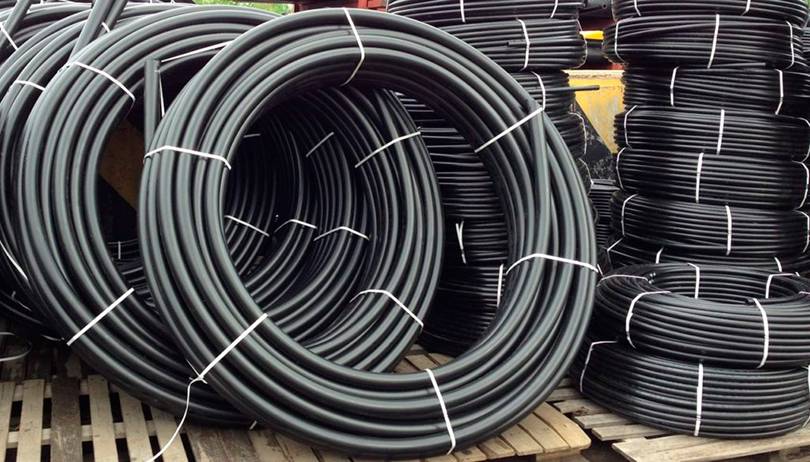

- Готовые ПНД трубы упаковываются в бухты, длиной по 100, 200, в особых случаях по 1000 м. В некоторых случаях можно встретить изделия длиной 12 метров.
Суть технологии – полимеризация молекул органического газа этилена в среде невысокого давления. В результате полимеризации образуется плотный, пластичный полимер, полиэтилен, из которого изготавливают трубы.
Способы полимеризации
Существует несколько технологий полимеризации этилена:
- Суспензионная. В качестве стабилизаторов применяется различная промышленная химия и даже глина. Состав постоянно перемешивается, благодаря этому каждый мономер полимеризуется качественнее, частицы материала сращиваются максимально плотно. Метод имеет один недостаток – остатки химического стабилизатора попадают в структуру полимера.
- Растворная – процесс производства ПНД, при котором используется катализатор и на процесс влияют невысокие температуры (60-120 градусов Цельсия). Получаемый полимер однороден, гибок, способен к самовосстановлению после несущественных изменений первоначальных форм, устойчив к истиранию. Процедуру усложняет подбор катализатора, необходимо качественно подобрать компоненты, чтобы под воздействием температуры они минимально вступали в параллельную химическую реакцию, влияя на конечный результат.
- Газофазная – устаревшая технология, основной минус которой – невысокое качество конечного продукта. Газовая среда является технологической базой метода. Сшивка молекул (соединение) происходит в результате диффузионной активности. Молекулы свободно перемещаются и сталкиваются, таким образом структурная решетка образуется в несколько хаотичном порядке. Неравномерность структуры материала, произведенного по газофазной технологии, влияет на однородность полимера, ухудшая его свойства износоустойчивости.
- Существует также альтернативная технология рециклинга полиэтилена, переработка полимера, отслужившего свой срок. Экономически, требуется меньший объем расходов на производство. Полимеры не создаются заново, им дается вторая жизнь, поэтому финансовые вложения сравнительно небольшие. Экологически, работа с вторсырьем, наносит минимальный вред экологии, а также эффективно решает вопрос о хранении после окончания срока его эксплуатации.
Рекомендуем ознакомиться: Фасонные изделия для перехода с трубы круглого сечения на прямоугольный воздуховод
Ассортимент
По назначению трубы ПНД подразделяются на несколько групп. Чтобы их было проще различать, каждый вид окрашивается в определенный цвет:
- водопроводные: предназначенные для подачи питьевой воды, окрашиваются в синий цвет; изделия черного цвета с продольными прожилинами синего способны выдерживать даже заморозку без потери целостности, не выгорают под солнцем;
- обсадные для скважин: высокопрочные голубые либо черные;
- газовые: желтые или черные с полосами желтого цвета;
- оросительные: чисто черные;
- канализационные: их цвет зависит условий эксплуатации; серые и белые предназначаются для внутреннего использования; оранжевые и коричневые (более жесткие и прочные) – для прокладки магистралей вне помещений; черные – для канализационных стоков;
- дренажные: гофрированные, гибкие и жесткие, способные выдерживать вес грунта, окрашиваются в синий или зеленый;
технические: цвет зависит от вида рабочей жидкости.
Цвет изделий зависит от их назначения
Особенности эксплуатации пластиковых ПНД труб
Следует помнить, что использование не по назначению, излишний нагрев и солнечные лучи ускоряют старение полиэтиленовых ПНД материалов, поэтому так важно соблюдать предписанные регламенты давления и температурных режимов, а также выполнять прокладку пластикового трубопровода скрыто. Горючесть полиэтилена обязывает избегать монтажа ПНД магистрали вблизи потенциальных источников возгорания
Починка водопроводных ПНД трубопроводов методом сварки выполняется только после отключения подачи носителя. При небольшой поломке повреждение легко устраняется посредством электросварных муфт или ручного сварочного экструдера для полиэтилена. Если же требуется полная замена, новый пластиковый трубопровод можно протянуть внутри старого.
При незначительных проколах (диаметром до 5 см) можно обойтись без вырезки и замены поврежденного участка. Специальные электросварные накладки-заглушки из ПНД помогут устранить течь без дорогостоящих электромуфтовых фитингов из полиэтилена.
Возможные проблемы
Большинство проблем, таких как протечка в соединительных узлах, смятие, разрыв или прокол, связано с:
- Несоответствием технических характеристик условиям эксплуатации.
- Использованием некачественных полиэтиленовых фитинговых элементов или пластиковых фитингов, произведенных из другого полимера.
- Нарушением технологий монтажа.
- Отсутствием утеплительного слоя или нарушением его целостности.
- Размещением пластикового ПНД трубопровода выше точки промерзания грунта.
- Излишне жесткой фиксацией, не учитывающей процент линейного расширения полиэтилена.
- Отсутствием защитного короба на участках с высокой механической нагрузкой (к примеру, под автомобильной парковкой или трассой).
Т.к. ПНД крайне чувствителен к ударным нагрузкам, любые земляные работы вблизи пластикового трубопровода следует выполнять аккуратно. Даже небольшой удар лопатой может стать причиной разрыва магистрали. Чтобы предотвратить саму возможность подобной аварии, лучше закрывать полиэтиленовую ПНД трубу защитным коробом.
Упаковка, транспортировка и хранение
Во время перевозки и хранения полиэтиленовых ПНД труб следует избегать:
- Провисания. Для этого трубные отрезки должны укладываться на ровную твердую поверхность.
- Свободного перемещения и скатывания, в результате которых пластиковые ПНД трубы могут быть повреждены. Чтобы избежать случайного падения, штабель должен надежно фиксироваться по периметру.
- Загрязнения внутренней поверхности. Для этого каждый отрезок пластиковой ПНД трубы снабжается заводскими заглушками, которые лучше не снимать до монтажа.
- Волочения, повышающего вероятность деформирования и повреждения полиэтиленовой ПНД-трубы.
- Воздействия прямого и даже рассеянного солнечного света.
Хранить исключительно в вертикальном положении при высоте штабеля не более 2 м и на расстоянии минимум в 1 метр от нагревательных приборов.
Для перемещения пластиковых труб из ПНД во время разгрузки или монтажа запрещено использовать жесткие металлические стропы и цепи, повышающие риски деформации или повреждения. Их лучше заменить мягкими, но прочными полимерными или тканевыми материалами.
Заказ и приобретение продукции по оптовым ценам
Технология установки, сварки ПНД труб и фитингов должна строго соблюдаться — лишь в таком случае обустроенная система будет служить на протяжении десятков лет, не требуя ремонта и обслуживания. Однако, помимо четкого следования инструкции, большую роль играет и качество самих труб и фитингов.
Компания «Пластпродукт» является одним из наиболее крупных производителей труб и оборудования в Дальневосточном регионе. Изготовление осуществляется на собственном производстве из высококачественного зарубежного сырья. Благодаря строгому контролю качества все виды продукции отвечают требованиям безопасности и надежности, что подтверждено соответствующими сертификатами и лицензиями.
Мы предлагаем приобрести трубы ПНД, фитинги, сварочное оборудование и прочую продукцию по оптовым ценам от производителя. Стоимость оптовой партии товаров рассчитывается для каждого клиента менеджером нашей компании индивидуально. Мы гарантируем исключительно выгодные для вас цены и высокое качество всех изделий. Отправить запрос или задать уточняющие вопросы вы можете по средствам формы обратной связи или телефонам, указанным на сайте.
Основные особенности материала
В индустрии широко применяют такое органическое соединение, как этилен. Путем полимеризации из него получают полиэтилен.
Но существует 2 его разновидности. Это полиэтилен низкого (ПНД) и высокого (ПВД) давления. Первый получают при температуре в диапазоне +120…+150°С на уровне 0,1-2 МПа. Есть общепринятая международная аббревиатура для этого материала – HDPE. Он отличается высокой прочностью и плотностью.
Второй обозначается как LPDE, получают его при температуре +200…+260°С и показателе 1500-300 МПа. Это материал с низкой плотностью, пластичный, мягкий, у него совсем другая сфера применения, в то время как полиэтиленовая труба из ПНД, обладающая хорошими эксплуатационными свойствами, используется для прокладки водопроводов в частных домах и на дачных участках. Причем она подходит как для холодного, так и горячего водоснабжения при условии, что температура носителя будет не выше чем 40°С.
Основные особенности материала.
Единственный нюанс – при прокладке таких сетей в земле нужно следить за тем, чтобы траншеи для них проходили ниже точки промерзания грунта, а ширина превышала диаметр трубы.
Также конструкции ПНД нашли другое применение – в качестве защитных коробов, которые нужны для установки электрических кабелей. Сами водопроводные трубы из этого материала делают черного цвета, так что их можно отличить даже визуально.
Преимущества и недостатки сшитого полиэтилена
Во многом популярность труб из ПНД объясняется отличными эксплуатационными характеристиками, долговечностью, универсальностью их использования и доступной стоимостью. К преимуществам сшитого полипропилена можно отнести следующее:
- устойчивость к различным растворителям и высокой температуре;
- материал не подвержен коррозии, что обеспечивает его максимальную долговечность;
- гладкая внутренняя поверхность упрощает ток жидкостей и исключает перекрытие просвета;
- гарантированный срок эксплуатации водопровода составляет не менее 50 лет;
- отличная гибкость труб ПНД позволяет существенно упростить монтажные работы;
- прочность материала, который со временем сохраняет свои эксплуатационные характеристики;
- доступная стоимость и широкий ассортимент.
Единственный недостаток у ПНД труб — это их посредственная устойчивость к воздействию ультрафиолета. Поэтому при открытой прокладке магистрали по земле требуется дополнительно использовать различные изоляторы, которые предотвратят разрушение материала от солнечного света. В продаже можно найти специальные трубы из ПНД, имеющие покрытие из фольги или других аналогичных материалов, предназначенные для их использования при длительном воздействии ультрафиолета.
