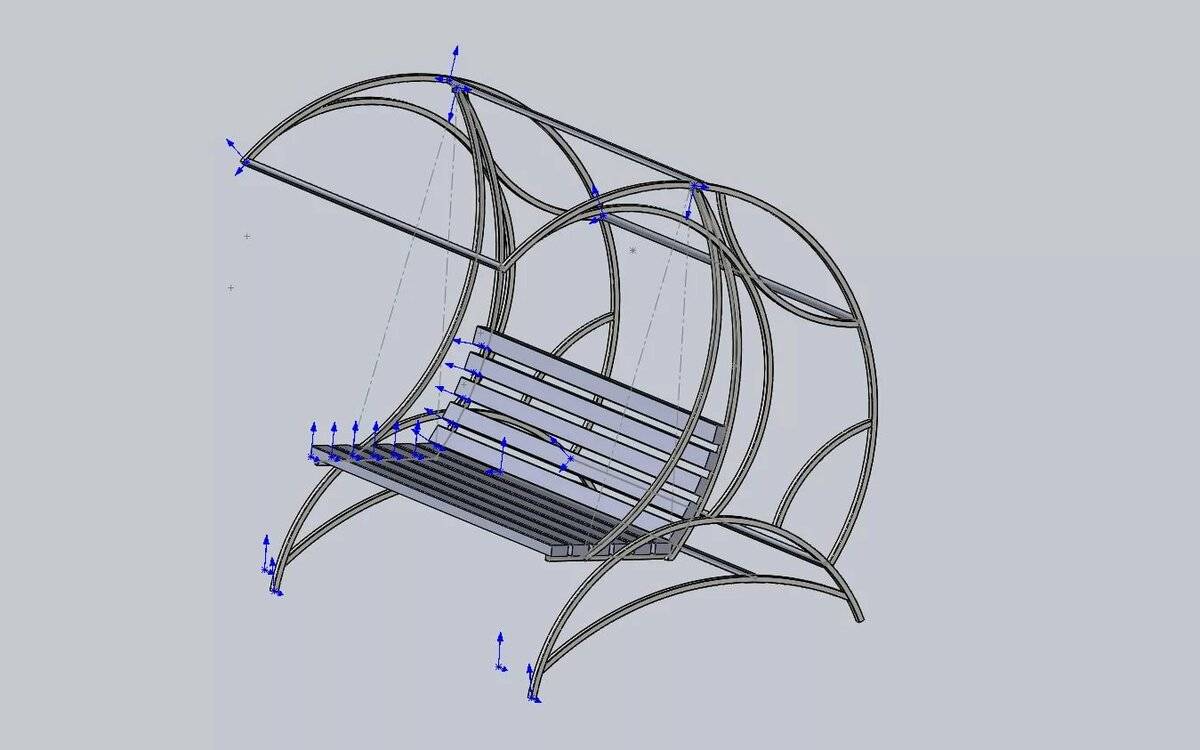

Чертежи садовых качелей из металла

Зонирование

Художники-оформители не советуют поддаваться веяниям моды и копировать дизайнерские идеи без учета габаритов, расположения и других нюансов. Перед началом планировки и расстановки мебели продумывают каждую деталь. Есть несколько простых правил, которых советуют придерживаться мастера:

Пусть в комнате будет естественного освещения. Для этого сносят лишние стены (кроме несущих).
Если комнаты в квартире небольшие (12 кв м или 16 кв м), планировка кухни, совмещенной со столовой, станет правильным решением.
Если вентиляционная система спланирована неправильным образом, запах еды будет распространяться в квартире.

Виды качелей из профилированной трубы

Качели в виде дивана Сооружение рассчитано для детских игр и взрослых посиделок. В первом случае монтируют отдельно стоящие изделия, их располагают в зоне детской площадки. Сиденье выполняют с защитной планкой, чтобы обезопасить ребенка.

Есть модели, в которых стоит удлиненное сиденье. Этот вариант больше подходит старшим детям и взрослым. Для отдыха детей и родителей выполняют сиденье в виде дивана. Такой тип не предполагает раскачивания на большой высоте, здесь отдыхают семьей с детьми после трудового дня.

Есть качели-лежанка, которые выполнены в виде тахты на цепях. Их обычно делают с крышей, иногда завешивают сеткой от комаров. Здесь можно уложить ребенка спать после обеда, причем сон придет быстрее за счет равномерного покачивания.

Переносные качели

Конструкция не требует устройства фундамента, т. к. ее переставляют по мере необходимости. Площадь нижней опоры увеличивают за счет сварки квадратного основания из той же профильной трубы. Малогабаритные детские качели делают из тонкостенного профиля, чтобы уменьшить массу конструкции.

В переносных уличных моделях предусмотрено сиденье на одного ребенка. Такие сооружения делают раскладными, например, отдельно переставляют каркас, затем навешивают седло с тросами. Часто подвесы выполняют мягкими цепными, иногда ставят жесткие стальные тросы или делают из труб.

Стационарные качели

Качели с фиксированными ножками Фиксированные качели из труб делают своими руками, если нужны габаритные конструкции для постоянного использования на одном месте.

В таких вариантах все детали выполняют из профтрубы:

вертикальные опоры, горизонтальную балку;
подвесы для седла;
каркас сиденья, на него кладут деревянную накладку.

Особенности отделки

Красивые деревянные качели никак нельзя представить без отделки и украшения. При этом попробовать себя в роли резчика может даже непрофессионал — для этого нужно иметь электролобзик и немного фантазии. Помните, что с твердыми породами деревьев несколько проще работать — они хоть и с большей неохотой поддаются отделке, зато конечный результат будет смотреться в разы лучше.

Качели вы можете покрасить следующими материалами:

краска по дереву/металлу;
морилка;
лак;
антисептик.

Покраска

Садовую качелю покрасить лучше всего сразу после сбивки. Краску следует выбирать именно по дереву — она не только лучше ляжет, но и защитит материал от вредителей.

Как сделать садовые качели из профильной трубы

Необходимо следить за качеством сварного шва, чтобы конструкция была надежной Вначале нарезают детали, готовят четыре стойки и перекладину.

Дальнейшая пошаговая инструкция:

делают ямы под столбчатый фундамент;
каркас собирают начиная с верхних узлов стыковки опор с балкой, используют распорки;
со сварных швов сбивают окалину, зачищают болгаркой;
устанавливают стойки готового каркаса в ямы, предварительно подземную часть оборачивают рубероидом;
бетонируют опоры в земле;
размечают на верхней балке места креплений, высверливают отверстия, при резьбовом стыке применяют контргайки;
сваривают каркас сиденья, крепят к нему доску.

Далее к четырем точкам сваркой присоединяют петли, концы подвесов соединяют с проушинами. Металлические детали обезжиривают, обрабатывают средством против ржавчины, красят.

Качели из профильной трубы своими руками

Для создания качели для дачи своими руками из металла необходимо предусмотреть наличие следующих составляющих:

четырёхугольная рама (она должна стать несущей в готовой качели);
боковина А-образной формы. Её изготавливаются путём сваривания нескольких перекладин;
одна длинная трубка. Она станет основанием для крепления качающейся скамьи.

Крышка такой конструкции может быть пластиковой, деревянной или брезентовой. ФОТО: sadovyrai.ru

Далее необходимо действовать согласно пошаговому алгоритму.

Как сделать качели своими руками из металла

Процесс монтажа качели для сада своими руками заключается в следующих этапах.

С помощью болгарки режем материал на отдельные фрагменты. Для этого необходимо иметь предварительную схему, по которой в соответствии с размерами делать заготовки.
Доски шлифуем с помощью специальной машинки либо вручную при помощи наждака.
Все необходимые детали соединяем между собой с помощью специальных крепежей, болтов или сварочных швов.
Выкапываем 4 ямы в грунте, устанавливаем металлические качели для дачи и заливаем бетоном. Далее окрашиваем конструкцию.

Конструкция и дизайн изделия могут быть любыми. Чем сложнее конструкция рамы, тем дольше будут создаваться качели. ФОТО: krainamaystriv.com

В результате, получаются индивидуальные кованые качели для дачи. Для такого изделия необходимо иметь предварительную схему с указанием всех размеров.

Садовые качели из дерева своими руками: фото и чертежи, размеры и модификации

Если вы приняли решение заняться созданием качелей на дачном участке самостоятельно, в первую очередь стоит определиться с типом конструкции, которую желаете установить, и определить подходящее место для ее размещения. Чтобы облегчить и ускорить этап проектирования и подготовки, используйте фото качелей для дачи своими руками из дерева, чертежей которых немало в сети интернет.

Чертеж деревянных качелей оптимального размера для одного человека

Разновидности качелей садовых своими руками из дерева

Классификация садовых качелей достаточно обширна. В этом случае представлены основные виды конструкций:

семейные – имеют высокую вместительность. В основе конструкции лежит длинная скамейка, которая исполняет роль большого сидения, которое способно одновременно вместить до 5 человек. В большинстве случаев качели этого вида оснащаются собственным навесом, защищающим от солнечных лучей и непогоды;

На качелях семейного типа могут с комфортом разместиться 3-5 человек

детские – конструкции могут иметь значительное количество модификаций. Чаще всего основными составляющими такого изделия являются опоры, небольшое сидение и крепежные детали

Важно при этом обеспечить полноценный уровень безопасности для ребенка. Для этих целей в конструкции должны быть предусмотрены защитные элементы, которые предотвратят падение малыша

К таким элементам относится удобная спинка, поручни по бокам, перегородка, расположенная спереди, ремни безопасности, фиксирующие ребенка внутри сидения;

Оригинальные детские качели из дерева в виде лошадки

переносные – изделия с компактными размерами и облегченным весом. Эти характеристики позволяют не только перемещать качели по участку, но и складывать их в машину для перевозки в другое место на время отдыха. Как правило, закрепление таких изделий осуществляется на ветку дерева или же на предварительно изготовленную опору.

Переносные качели можно переставлять в любое место участка, в зависимости от погодных условий

Выбор места для размещения детских качелей своими руками из дерева

Любой тип строительства, который осуществляется на территории загородного земельного участка, начинается с этапа проектирования и выбора соответствующего места.

Простые детские качели, изготовленные с использованием деревянной доски и каната

По мере возможности следует подбирать на приусадебной территории участок с ровной поверхностью. Желательно, чтобы эта зона была укрыта от солнца и атмосферных осадков. Идеальное место для создания качелей – участок под деревом, куда падает густая тень. Допускается выполнение монтажа на крыльце, защищенном навесом.

Все эти условия напрямую влияют на уровень комфорта эксплуатации, так как садиться на сидение качелей, раскаленное под солнцем, неприятно и неудобно. А беспрепятственное воздействие дождя может повредить конструкцию.

Размещая в саду детские качели, необходимо обеспечить достаточно места для раскачивания

Стоит также брать во внимание тот факт, что по мере передвижения солнца по небосводу, тень, отбрасываемая деревом или другими объектами, будет перемещаться. Для монтажа следует подбирать такое место, где тень будет стоять в полуденное время

В этот отрезок дня солнце оказывает самое сильное и агрессивное влияние

В этот отрезок дня солнце оказывает самое сильное и агрессивное влияние.

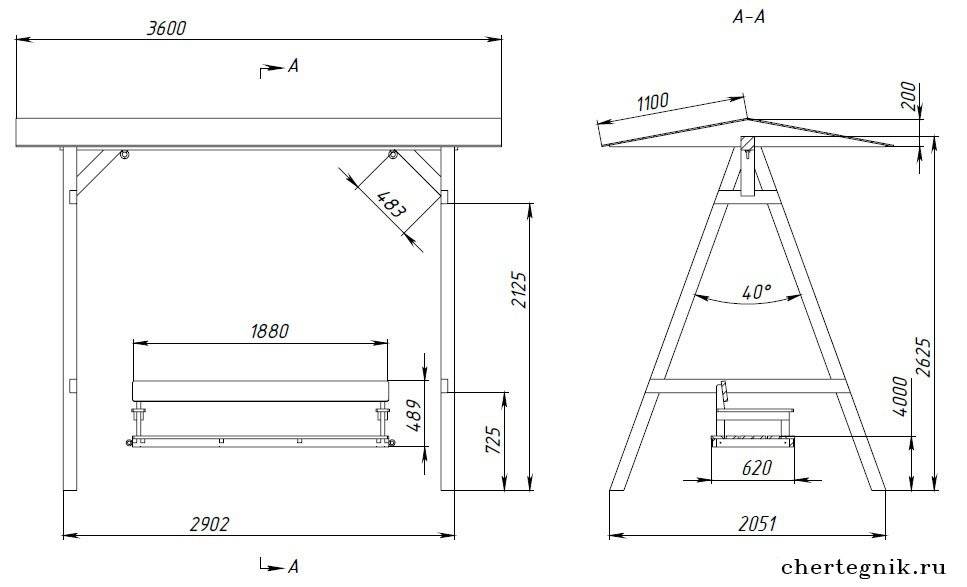

Чертежи и фото садовых качелей своими руками из дерева для дачи

Если говорить об универсальных конструкциях, то качели подвесного типа, устанавливаемые на опоры А-образной формы, станут настоящим объектом отдыха для всей семьи. Причем устанавливать их можно как на больших дачных участках, так и в маленьких садах у дома. А сам процесс не затратный в отношении ресурсов времени и усилий.

Конструкция кресла-качелей с мягким чехлом-подушкой

Список обязательного для работы инструментария должен включать:

рулетку и карандаш (рулетку можно заменить мерной лентой);
лобзик механического типа или электрический;
дисковую пилу;
ножовку;
угольник для измерений углов (комбинированного типа);
стропильные штифты;

Качели-кровать, изготовленные своими руками

проверочный угольник;
пильные козлы;
рейсмус и рубанок;
молоток, отвертку, струбцины, гаечные ключи;
стамеску (25 мм);
электрическую дрель с набором сверл (10, 8 и 4,5 мм);
брусок для шлифовки.

Простые деревянные качели для детских игр на свежем воздухе

Качели в тихом уголке сада позволят наслаждаться ароматами зелени

Где разместить на участке качели

Устанавливать конструкции рекомендуют с той стороны дома, которая выходит в сад. Лучше выбрать место в тени, но чтобы оно меньше продувалось.

Детские устанавливают так, чтобы ребёнок был постоянно под наблюдением взрослых. Хорошим местом станет открытая детская площадка. Места, где оптимально удобно устанавливать конструкцию:

в укромных красивых уголках сада;
возле места проведения пикников;
на террасе;
в большой летней беседке для отдыха.

Красиво смотрятся на участке кованые комплекты ручной работы, состоящие из нескольких элементов. Это — обеденная группа (стол, стулья) и мангал.

Ландшафтный дизайн участка с размещением кованой мебели и мангала

Такая композиция, кроме выполнения практического назначения, будет хорошим декором приусадебной территории.

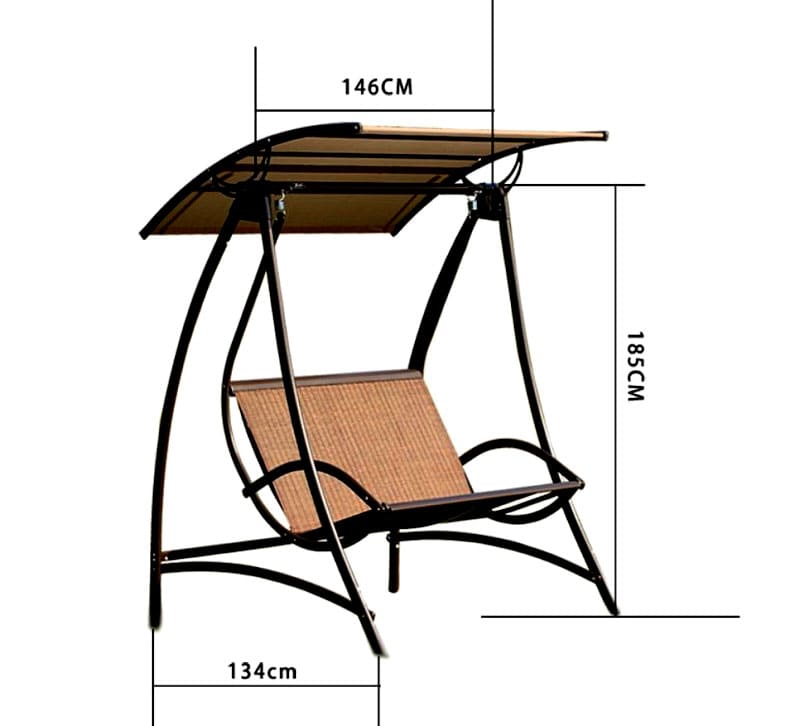

Качели в виде скамьи или дивана с рамой из металла

Данный тип качелей распространен среди производителей – сегодня на рынке вы найдете большое количество готовых собранных моделей данного типа. Их отличает практичность и относительная дешевизна. Такие качели подходят для совместных посиделок вечером после трудового дня или же на выходных с детьми и близкими.

Сварные качели для дачи

Перед тем, как покупать материалы и приступать к самостоятельному изготовлению железных качелей, ознакомьтесь с особенностями конструкции:

данный тип металлических качелей для дачи может быть как переносным, так и стационарным;
фундамента переносной конструкции не требуется – опорой является квадрат у основания. В случае, если вы решите делать стационарные качели, то рекомендуем иметь в виду столбчатый фундамент;
к таким конструкциям зачастую делают навес – это может быть как поликарбонатная крыша, так и натянутый тент.

Материалы и инструменты

Чтобы сделать качели из профильной трубы своими руками вам понадобится целый список инструментов и материалов:

Круглая профильная труба для каркаса диаметром 20мм, 14170 мм (возьмите с запасом на метр-два больше);
4 стальных уголка;
2 стальные дуги, каждая длиной по 250 мм и с диаметром в 15 мм;
2 деревянных полотна;
трос, цепь или любой другой подвес, который сможет выдержать нагрузку до 250-300 килограмм;
сварочный аппарат;
плоскогубцы;
молоток;
тиски;
болгарка или ножовка по металлу;
строительный уровень;
рулетка;
специальная краска по металлу от коррозии;
рым-шурупы 5х80мм, 4 штуки.
такелажная скоба М5, 6 штук;
болт М6х30, 4 штуки;
гайка М6, 4 штуки;
пружинная шайба М6, 4 штуки.

Пошаговая инструкция

	Нарезка деталей из профильных труб для железных уличных качелей. Для боковых стоек понадобятся отрезки по 2500 мм, 4 штуки. На перекладину понадобится отрез трубы, длиной в 2100 мм.
	Срезаем край трубы под 30 градусов на конце, после чего с помощью сварочного аппарата свариваем их в равнобедренный треугольник.
	Отмеряем 2000 мм от вершины стоек и привариваем горизонтальную перекладину длиной 1035 мм для укрепления рамы. Смотрите чертеж садовых качелей из металла, который мы сделали для вас своими руками.
	Привариваем горизонтальную перекладину на концах вертикальных стоек. После на нее будет крепиться сиденье. Расстояние между А-образными стойками – 2000 мм, перекладина выступает на 50 мм с каждой стороны.
	Займемся созданием скамейки качели из профильной трубы своими руками. Берем несколько брусков 30х30х6000 мм и укорачиваем их. Должны получиться отрезки 1500 мм в количестве 24 шт Зачищаем их с помощью наждачки или станка. Либо можно взять брус 100х100 и подогнать под необходимые размеры. Не обязательно выпиливать 30х30, можно использовать и 20х50 и 30х70 и т.д.
	Наносим лакокрасочное покрытие на поверхность, чтобы предотвратить гниение древесины.
	Делаем каркас из трубы 15 мм в диаметре. Свариваем отрезки воедино и прикрепляем бруски с помощью болтов. Расстояние между ними – 20-25мм. По краям привариваем рым гайки для крепления цепи (две с одной стороны, две с другой). С расстоянием между брусками также можно экспериментировать (все зависит от их размера). Более подробно на чертеже качелей из профильной трубы.
	Крепим сиденье к вертикальным стойкам каркаса качелей из металла. Просверливаем в перекладине сквозные отверстия для болтов с рым гайками. Продеваем их и закручиваем. Соединяем карабины со всеми рым гайками и прикрепляем цепь.
	Выкапываем 4 ямы глубиной 450мм. Для этого используем ручной железный бур.
	Замешиваем бетон. В емкость добавляем цемент, песок и воду в пропорциях 1:2:3. Лучше всего использовать цемент, маркированный как М400.
	На дно засыпаем подушку из песка 100мм, после устанавливаем стойки в ямы. Забрасываем несколько больших камней для устойчивости конструкции, после чего заливаем все бетоном. Ждем в течение 3-4 дней пока все высохнет. Конструкция готова

Садовые кованые качели своими руками из металла

Качели этого типа выполняются преимущественно для установки на территориях загородных домов. Для создания данных изделий потребуются навыки обращения со сварочным аппаратом и металлом или вы можете нанять помощника. В этом случае качели получаются более долговечными и мощными, чем другие варианты металлических конструкций. Кроме этого, вы получаете оригинальное изделие, которое сможет стать интересным декоративным дополнением к ландшафту и экстерьеру дома.

Свежие статьи о саде и огороде

Эустома посев семян на рассаду

Шлюмбергера уход в домашних условиях фото

Шток роза многолетняя посадка и уход фото

Металлические изделия, изготовленные методом ковки, имеют высокую стоимость. Но она оправдана отличными декоративными характеристиками.

Качели в виде скамьи или дивана с рамой из металла

Сварные качели для дачи

данный тип металлических качелей для дачи может быть как переносным, так и стационарным;
фундамента переносной конструкции не требуется – опорой является квадрат у основания. В случае, если вы решите делать стационарные качели, то рекомендуем иметь в виду столбчатый фундамент;
к таким конструкциям зачастую делают навес – это может быть как поликарбонатная крыша, так и натянутый тент.

Материалы и инструменты

Круглая профильная труба для каркаса диаметром 20мм, 14170 мм (возьмите с запасом на метр-два больше);
4 стальных уголка;
2 стальные дуги, каждая длиной по 250 мм и с диаметром в 15 мм;
2 деревянных полотна;
трос, цепь или любой другой подвес, который сможет выдержать нагрузку до 250-300 килограмм;
сварочный аппарат;
плоскогубцы;
молоток;
тиски;
болгарка или ножовка по металлу;
строительный уровень;
рулетка;
специальная краска по металлу от коррозии;
рым-шурупы 5х80мм, 4 штуки.
такелажная скоба М5, 6 штук;
болт М6х30, 4 штуки;
гайка М6, 4 штуки;
пружинная шайба М6, 4 штуки.

Пошаговая инструкция

	Нарезка деталей из профильных труб для железных уличных качелей. Для боковых стоек понадобятся отрезки по 2500 мм, 4 штуки. На перекладину понадобится отрез трубы, длиной в 2100 мм.
	Срезаем край трубы под 30 градусов на конце, после чего с помощью сварочного аппарата свариваем их в равнобедренный треугольник.
	Отмеряем 2000 мм от вершины стоек и привариваем горизонтальную перекладину длиной 1035 мм для укрепления рамы. Смотрите чертеж садовых качелей из металла, который мы сделали для вас своими руками.
	Привариваем горизонтальную перекладину на концах вертикальных стоек. После на нее будет крепиться сиденье. Расстояние между А-образными стойками – 2000 мм, перекладина выступает на 50 мм с каждой стороны.
	Займемся созданием скамейки качели из профильной трубы своими руками. Берем несколько брусков 30х30х6000 мм и укорачиваем их. Должны получиться отрезки 1500 мм в количестве 24 шт Зачищаем их с помощью наждачки или станка. Либо можно взять брус 100х100 и подогнать под необходимые размеры. Не обязательно выпиливать 30х30, можно использовать и 20х50 и 30х70 и т.д.
	Наносим лакокрасочное покрытие на поверхность, чтобы предотвратить гниение древесины.
	Делаем каркас из трубы 15 мм в диаметре. Свариваем отрезки воедино и прикрепляем бруски с помощью болтов. Расстояние между ними – 20-25мм. По краям привариваем рым гайки для крепления цепи (две с одной стороны, две с другой). С расстоянием между брусками также можно экспериментировать (все зависит от их размера). Более подробно на чертеже качелей из профильной трубы.
	Крепим сиденье к вертикальным стойкам каркаса качелей из металла. Просверливаем в перекладине сквозные отверстия для болтов с рым гайками. Продеваем их и закручиваем. Соединяем карабины со всеми рым гайками и прикрепляем цепь.
	Выкапываем 4 ямы глубиной 450мм. Для этого используем ручной железный бур.
	Замешиваем бетон. В емкость добавляем цемент, песок и воду в пропорциях 1:2:3. Лучше всего использовать цемент, маркированный как М400.
	На дно засыпаем подушку из песка 100мм, после устанавливаем стойки в ямы. Забрасываем несколько больших камней для устойчивости конструкции, после чего заливаем все бетоном. Ждем в течение 3-4 дней пока все высохнет. Конструкция готова

Полезные советы

Чтобы качели из металла, сделанные своими руками, на цепях или другом подвесе служили долго и надежно, необходимо придерживаться следующих рекомендаций:

использовать качественный расходный материал;
не экономить на крепежных элементах;
не игнорировать обработку антикоррозийным составом;
деревянные бруски обрабатывать грунтовкой;
для защиты от солнца и атмосферных осадков использовать навес;
для комфортного использования сшить мягкие декоративные элементы в виде подушек, сиденья, чехла с применением непромокаемого материала и поролона.

Кроме этого, для большей оригинальности и привлекательного внешнего вида стойки рекомендуется украсить узорами. Вокруг качели высадить многолетники, установить декоративный заборчик, обустроить детскую игровую зону.

Имея массу положительных характеристик, чего нельзя сказать об остальных материалах для сборки самодельных конструкций, металлические изделия нуждаются в периодическом и правильном уходе. Это связано с риском появления ржавчины на них.

Нужно время от времени производить осмотр садового объекта, делать зачистку поржавевших участков, при необходимости подкрашивать их. Но сначала следует обработать проблемные места при помощи преобразователя ржавчины, чтобы предотвратить окислы в защитную пленку. И только потом можно приступать к окрашиванию поверхности.

Во избежание появления неприятного скрипа стоит использовать масло. Такой прием позволяет продлить эксплуатационный срок качели. Цепи на зиму желательно убрать в сухое помещение.

Создание садовых деревянных качелей

Садовые деревянные качели простой конструкции включают следующие элементы:

выполненная из бруса или досок опора, которая может быть изготовлена в форме П, А или А, иметь боковые элементы в виде трапеции или треугольника;
сиденье из деревянных досок, которое может быть со спинкой и подлокотниками;
элементы крепления и подвесы, в качестве которых часто выступают верёвки, канаты или металлические цепи.

В случае наличия навеса потребуется обустроить лёгкий и надёжный каркас, который послужит основой для фиксации кровельных материалов. Деревянные элементы обычно соединяются при помощи болтов либо саморезов. Стыки дополнительно могут проклеиваться, что обеспечит конструкции более высокие показатели прочности. Некоторые соединения допускают применение гвоздей, скобок и накладок. Крепёжные элементы должны обладать устойчивостью к воздействию влаги, что позволит избежать появления ржавчины и коррозии.

Для изготовления садовых качелей обычно используют недорогие виды пиломатериалов, которыми считается ель и сосна. Наибольшими показателями влагостойкости обладает лиственница, поэтому её обычно используют для изготовления контактирующих с почвой деталей.

Элементы требуется обернуть плёнкой или рубероидом, эти материалы создают защитный слой гидроизоляции.

Для повышения удобства эксплуатации на сиденье часто размещают подушки либо мягкие чехлы. Отличной защитой от комаров и иных мелких насекомых станет москитная сетка.

Плюсы и минуса металлических качелей для дачи

Высокая популярность дачных качелей из металла своими руками обусловлена массой положительных моментов, которые наблюдаются при их сборке и эксплуатации:

Продолжительный срок службы. В отличие от деревянных изделий металлические конструкции способны служить намного дольше, если обеспечить им правильный уход.
Достаточный уровень устойчивости. Поскольку качели из металла имеют серьезный вес, то они вполне достойно могут противостоять любому воздействию без риска деформационных изменений. Кроме этого, вероятность похищения такой инсталляции с участка крайне низкая.
Высокие декоративные качества. Готовая конструкция может быть изготовлена с учетом имеющегося ландшафтного дизайна, даже стать изюминкой приусадебного участка, дачи. Особенно эффектно смотрится изделие, оформленное деревянными вставками, текстилем, пластиком.
Устойчивость к ветровым нагрузкам, солнечным лучам, перепадам температур.
Не требуется особого ухода. Если изначально качели из металла были изготовлены с учетом всех норм и требований, то в дальнейшем достаточно будет просто очищать их от пыли.
Возможность самостоятельной сборки. Чтобы сделать дворовые качели из металла своими руками, нужен чертеж, расходный материал и желание.

Несмотря на целый перечень преимуществ, у металлических изделий есть и свои слабые места, которые нужно учитывать перед их изготовлением и установкой:

Необходимость в формировании фундамента. Это обусловлено высокой вероятностью проседания садовых качелей из металла в грунт.
Габаритность тяжелых изделий усложняет их перемещение в другое место, если возникнет желание.
Для повышения уровня комфорта требуется наличие дополнительных элементов типа подушек, подстилок для сиденья. Также декоративные вещи будут помогать снизить чувство дискомфорта в жаркую или прохладную погоду.
Необходимость в специальной обработке садовых качелей из металла против коррозии.
Потребность в сварочном аппарате и навыках его использования, поскольку соединение с его помощью считается самым надежным.
Есть риск получить травму о каркас качелей из металла.

Садовые качели из металла – чертежи с размерами

Зонирование
