Схемы и чертежи чердачной лестницы своими руками

Для кого это руководство

1. Всем, кому просто интересно, какие типы лестниц-чердаков доступны, и кто хотел бы узнать больше.
2. Если вы выбираете между разными компаниями-установщиками, и хотите подкрепить свои знания, прежде чем отдать кому-либо предпочтение.
3. Любой, кто думает, что ему нужна лучшая конструкция или больший люк, чтобы облегчить доступ на чердак.
4. Если вы немного разбираетесь в отделе DIY и хотите знать, как собрать и установить чердачную лестницу своими руками.

Складная металлическая лестница на чердак Обустройство чердака с помощью надлежащей теплоизоляции, обшивки и свободного доступа дает большие преимущества по экономии средств. Для большинства людей пространство имеет большое значение, поэтому использование его до мелочей кажется нам легкой задачей.

Мы составили это руководство, чтобы дать вам как можно больше знаний о чердачных лестницах и люках.

Требования к чердачным лестницам

• Безопасность. Конструкция должна быть надежной и прочной. Это касается как используемого материала, так и креплений. В отдельных случаях рекомендуются противоскользящие накладки для ступеней.
• Параметры лестницы. Для комфортного использования оптимальными считаются ступени с размерами 70 см (ширина) х 30 см (глубина) х 20 см (высота). С точки зрения безопасности и надежности общая длина всей конструкции не должна превышать 3 м. Рекомендованный угол наклона — 45°. Хотя возможны варианты от 60 до 70°. Классическая конструкция имеет 10 — 15 ступеней толщиной около 2 см. Поверхность ступеней обязательно должна быть параллельной полу. Конструкция должна быть способной выдержать нагрузку минимум в 150 кг.
• Размеры люка. Наиболее оптимальный вариант – 120 х 70 см. Если сделать его меньшим, он будет неудобным для использования, больший размер проема будет способствовать весьма существенной теплопотере. Если на чердаке нет отопления, можно предусмотреть тепло- и пароизоляцию для люка.

Место расположения лестницы

Лестницы на чердак могут быть наружными и внутренними. Последние, естественно, гораздо удобнее, подняться на чердак можно, не выходя из дома. Располагают конструкции обычно в коридоре или холле. Она должна размещаться таким образом, чтобы не мешать свободному перемещению жильцов дома

Важно помнить, что площадь занимаемого ей в разложенном состоянии пространства находится в обратной зависимости от угла наклона. Чем он меньше, тем больше места потребуется

Как сделать откидную чердачную лестницу?

Схема откидной лестницы

На чердак или на изготовленную вами мансарду можно подняться, используя откидную лестницу. Для этого вам потребуется следующий строительный материал:

• Для изготовления тетивы 2 доски. Толщина 30 мм, ширина 200 мм. Длина напрямую зависит от угла наклона лестницы и высоты перекрытия.
• Доски для ступенек. Ширина 120 мм, толщина 30 мм, длина 500 мм.
• На каждую ступеньку две карточные петли.
• Саморезы.
• Анкера.
• Крючок для крепления конструкции на стене.

Схема в собранном виде

Итак, вся работа выполняется в такой последовательности:

• Одну тетиву закрепляете анкером к стене. Само крепление должно быть жестким, так как на нем будет держаться вся конструкция.
• Размечаете ступеньки. Положение первой отмечаете параллельно полу. Проводите отрезок, длина равна ширине ступеньки 120 мм.
• Теперь проводите две параллельные прямые через концы отрезка параллельно краям тетивы.
• Затем проводите перпендикуляр от конца первого отрезка.
• От этой линии отступаете вправо на 10 мм и проводите линию параллельно перпендикуляру.
• Точка пересечения этой линии с верхней, которая проводится параллельно к краю тетивы, определяет месторасположение следующей ступени. По такому принципу осуществляется разметка всех последующих ступеней.

Чтобы ступени при складывании не терлись друг о друга, между ними необходим отступ в один сантиметр. Всю эту разметку переносите на вторую тетиву и крепите ступени в отмеченных местах. Что касается петель, то они должны располагаться на стационарной тетиве так, чтобы они в конечном результате подняли ступени вверх, а подвижную тетиву опустили вниз. Соответственно, в подходящих местах на стене монтируется крючок. Это, пожалуй, самый простой и быстрый метод изготовления откидной чердачной лестницы.

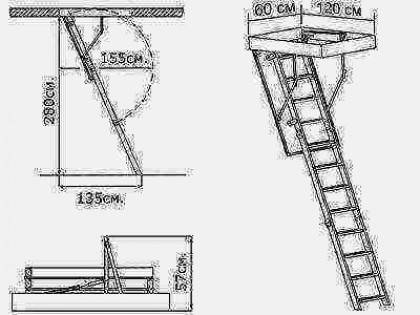

Определение параметров складной лестницы с люком

Для изготовления или покупки лестницы нужно иметь представление о факторах, влияющих на удобство пользование и срок службы:

• Высота лестницы в разобранном состоянии не должна превышать 300 см. Как говорилось ранее, конструкция станет менее крепкой и более опасной в эксплуатации.
• Ширина ступеней не более 60-65 см, так как стандартные размеры люка 70х120.
• Расстояние между ступенями около 20 см, иначе придется делать неестественно широкие шаги, каждый подъем будет утомителен, а спуск неустойчив.
• Толщина ступеней должна начинаться от 18 мм, так как именно они принимают на себя основной вес человека.
• Оптимальный наклон для комфортного движения 60-170 градусов при обязательном выставлении всего изделия по уровню пола.

Варианты отделки

Обычно стальные и алюминиевые конструкции при соприкосновении в зимнее время очень холодные, если крепятся к металлическому люку. Алюминий необязательно окрашивать, но все же дважды обработанная поверхность будет намного теплее. Больше всего в утеплении нуждаются стальные поручни, если они предусмотрены.

Расстояние между ступенями определяется стандартом, учитывая среднюю длину человеческого шага, обычно оно составляет чуть более 19 см.

Стационарную деревянную конструкцию можно вскрыть морилкой и лаком, или же выкрасить в подходящий цвет акриловой эмалью по грунтовке.

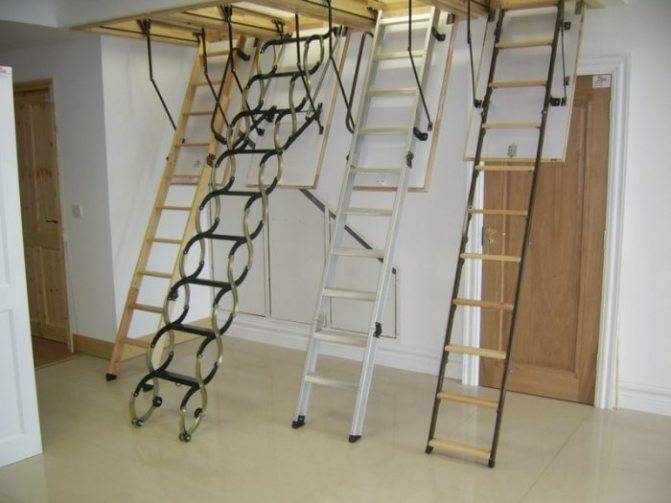

Типы раскладных лестниц

Все складные чердачные и мансардные конструкции можно разделить на несколько типов:

• ножничные;
• телескопические;
• секционные;
• откидные.

Ножничные модели

Раскладные изделия ножничного типа также именуют «лестницей-гармошкой».Такое название отлично описывает её суть: в сложенном состоянии изделие напоминает небольшой блок, а при раскладывании – расправляется по типу мехов у гармони. Чтобы расправить такую лестницу, следует потянуть за нижнюю ступень.

Ножничная лестница в разложенном виде.

Ножничная модель состоит из множества небольших секций, скреплённых между собой. Поэтому размеры конструкции в сложенном состоянии – минимальны. Пожалуй, единственный недостаток данной разновидности – не слишком надёжные крепления между блоков. Поэтому с ножничной лестницей следует обращаться аккуратно и не забывать смазывать механизмы между сегментами.

Принцип работы ножничной лестницы с электроприводом

Телескопические разновидности

Характерная черта данной модели – выдвижной тип секций, по типу матрёшки. То есть, самые маленькие трубки закрепляются в трубах большего диаметра, которые вставляются в ещё более крупные боковые трубы и т.д. Удерживают же секции в сложенном состоянии специальные фиксаторы, которые расположены с внешней стороны металлических балок. Чтобы сложить конструкцию, достаточно ослабить «хватку» фиксатора.

Разложить такую конструкцию очень просто.

Однако, несмотря на достаточно простое устройство, такие модели встречаются редко. Причина низкой популярности – проблемы с фиксаторами. После недолгого использования, металлические фиксаторы начинает «заклинивать», что препятствует расправлению конструкции.

Фиксаторы телескопических лестниц.

Секционные лестницы

Секционная раскладная модель напоминает ножничный тип, только здесь сегменты не прижимаются, а складываются друг на друга. Соответственно, при раскладывании, части расправляются и фиксируются в определённом положении.

Секционная лестница может состоять из двух…

…или трех секций

Преимущество такой лестницы – это низкая стоимость. В качестве недостатков стоит упомянуть довольно большие размеры и массивность конструкции.

Схематическое изображение двухсекционной лестницы в сложенном и разложенном виде.

Откидные изделия

Самый необычный вариант – это откидная лестница. Данная модель имеет пару интересных особенностей:

• в сложенном виде конструкция фиксируется на стене в положении сбоку при помощи карточных петель;
• в разложенном состоянии изделие превращается в обычную маршевую лестницу.

Так как конструкция схожа с прямыми маршевыми разновидностями, угол наклона откидной лестницы около 45 градусов, что способствует максимально удобному использованию. В качестве отрицательных моментов стоит выделить:

• высокие требования к свободному пространству;
• «специфичный» дизайн (в сложенном состоянии откидная лестница выглядит не слишком приятно, поскольку она не прячется и всегда находится на виду);
• массивность конструкции.

Гораздо большей популярностью пользуются раскладные конструкции, которые полностью прячутся в чердачный люк.

Как быстро сделать люк на чердак

Крепить конструкцию нужно очень-очень прочно, чтобы в один прекрасный момент она не свалилась вам на голову. Для этого используйте крупные болты и металлические вставки. Для облегчения эксплуатации сооружения вы можете оснастить его автоматическими механизмами, которые при помощи пульта будут поднимать или опускать изделие. В принципе, вы узнали все особенности изготовления и установки чердачной лестницы. Естественно, все действия следует выполнять точно и взвешенно.

При условии соблюдения всей технологии ваше изделие прослужит долго и очень качественно. Лестница на чердак — несложная конструкция, которую можно запросто создать самостоятельно.

Она может быть основательной — из дерева либо металла, а может иметь легкую и удобную складную форму. Какие варианты подойдут для вашего чердака и как качественно изготавливается и монтируется чердачная лестница с люком своими руками, читайте в нашем материале. Выход на чердак практически всегда находится в одной из жилых комнат верхнего этажа дома.

Поэтому, приходится либо жертвовать пространством и портить интерьер, либо пользоваться переносной стремянкой. Последний вариант — не только хлопотный, но и довольно рисковый, так как неустойчивые ступеньки могут обламываться, а чтобы удержать саму стремянку, часто нужно приглашать домашних на помощь. Мы предлагаем вам сделать выбор в пользу более надежного варианта — проектирования и воплощения в жизнь новой современной чердачной лестницы.

Виды и рекомендации для создания добротной лестницы на чердак своими руками, которые мы приводим ниже, помогут вам определиться с выбором. Основные элементы лестницы — это тетива и косоур боковые части ; проступь ступени и подступенок для стационарных лестниц. Если пространства в вашем доме достаточно, то советуем построить стационарную лестницу для выхода на чердак или мансарду.

Этот вариант надежен, практичен и долговечен.

Капитальные ступени могут быть выполнены на основе металлического каркаса или качественного дерева. Монолитные лестницы могут быть маршевыми, с одним и более изгибом, и винтовыми спиралевидными. Маршевые варианты имеют ступени в виде прямоугольных пластин досок , которые равномерно стремятся вверх с одинаковым расстоянием. Винтовая лестница сложена вокруг центрального основания, имеет зауженные к внутреннему краю ступеньки и располагается по спирали.

Последний вариант более компактный и может быть сооружен даже в небольших помещениях, без ущерба пространству. Капитальная лестница, в большинстве случаев, не предусматривает люк для выхода на чердак, поэтому больше подходит для домов с теплой крышей.

Для холодной кровли выход на чердак обязательно должен закрываться герметичным люком. Стандартные размеры люка — х70 см. Меньше проход делать не имеет смысла, так как это затруднит и попадание на чердак, и монтаж ступенек. Материал для люка — дерево, металл или пластик.

Можно заказать заготовку для люка на заводе металлопластиковых конструкций с установкой или самостоятельным монтажом. Люк может быть автоматическим и ручного открывания. При последнем варианте используется специальный шест, открывающий защелку замок и опускающий дверцу с лестницей.

Надежной такая лестница будет лишь в том случае, если смастерить раскладной вариант с платформой. Однако удобной такую конструкцию назвать сложно. Вам придется делать дополнительные усилия, чтобы влезть в отверстие чердака, да и вопрос хранения такой лестницы доставить немало хлопот. Очень удобный и несложный в реализации вид чердачной лестницы — складные ступеньки, соединенные с люком. Благодаря удобству конструкции этот вид ступеней стал самым популярным среди профессиональных мастеров.

Сегодня существует множество разновидностей складных лестниц, среди которых можно выбрать самый подходящий вариант телескопические, ножничные, откидные и пр. Раскладной механизм подходит для любых чердачных помещений с люком, на который и может быть закреплена лестничная конструкция.

Выдвижная лестница на верёвке

Простая и надёжная конструкция, позволяющая расположить обычную лестницу на чердаке. Правда, при этом чердак должен иметь достаточно большую высоту, чтобы она там поместилась.

Для этой конструкции вам потребуется самая обычная приставная лестница из дерева. Сделайте её такой, чтобы вам было удобно подниматься и спускаться с её помощью на чердак. Она должна устойчиво стоять на полу с небольшим уклоном, и иметь пару ступеней выше уровня чердака, чтобы по ней можно было подняться на самый верх и без усилий переступить на чердак.

Выдвижная лестница считается безопасной и надёжной конструкцией

Чтобы сделать своими руками выдвижную лестницу на чердак, вам потребуется верёвка и небольшое колёсико-блок. Вместо блока можно использовать простое металлическое кольцо, но при частом использовании верёвка об него будет истираться.

1. Необходимо прикрепить блок где-то над люком, пропустить через него верёвку и привязать её концы вверху или внизу лестницы.
2. Затем на люке на чердак со стороны чердака нужно закрепить крючок или защёлку, при помощи которой можно зацепить лестницу за край люка. Длину верёвки подбирают экспериментально, привязывают к лестнице и обрезают лишнее.

В итоге у нас получается удобный механизм, который, потянув за край верёвки, позволяет поднимать лестницу и опускать её. При опущенной лестнице у вас будет располагаться рядом конец верёвки.

Если вы потянете за веревку – лестница начнёт подниматься вверх на чердак. Закрепите её за край люка при помощи защёлки, и закройте люк. Защёлка должна быть шарнирной, чтобы нижняя ступень лестницы имела некоторый сектор вращения.

Можно согнуть из толстой проволоки по типу застёжки-американки, которая используется для привязки лески в рыбной ловле. Когда вы захотите влезть на чердак – откройте люк, освободите край лестницы, спустите вниз и поставьте на землю.

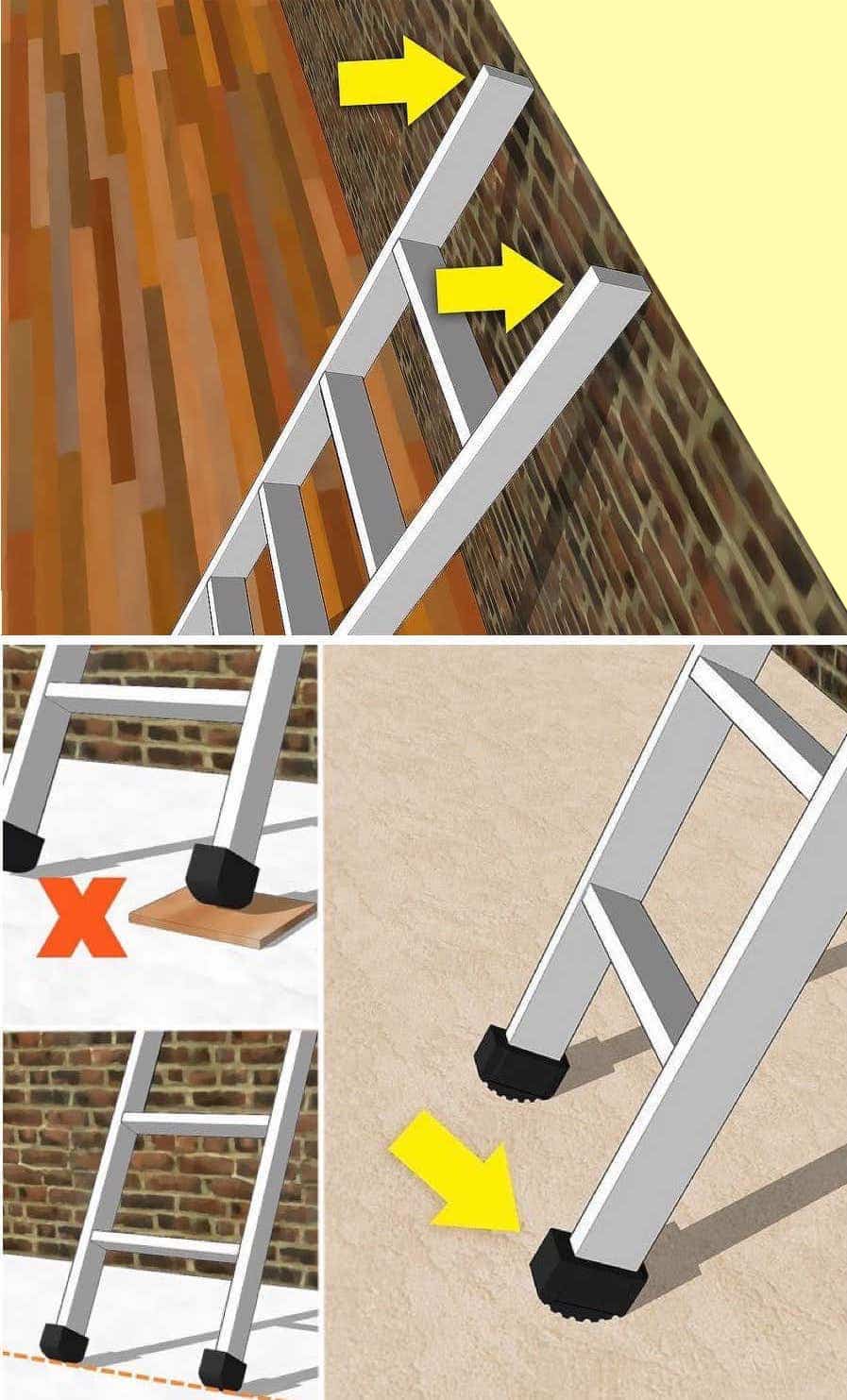

Угол наклона – важный критерий безопасности выдвижной лестницы, ведущей на чердак

Преимущества выдвижной лестницы:

• Она самая простая, а также самая надёжная и безопасная;
• В ней нет никаких сочленений, которые испытывали бы нагрузку при подъёме;
• Её можно рекомендовать пожилым людям, которые хотят подниматься по надёжной крепкой лестнице, но хотят, чтобы она свободно убиралась и доставалась.

> Из недостатков можно выделить:

• Требуется достаточная для неё высота чердака над люком, иначе при подъёме можно пробить лестницей кровлю снизу.
• Неприятности может доставить верёвка, которая будет слишком короткой и мешаться при подъёме по лестнице. Её лучше делать подлиннее и убирать вбок.
• При опускании лестницы её нужно немного придерживать, чтобы она не свалилась и не ударила в пол или по ногам. Это можно делать, придерживая за ту же верёвку.

Виды

Различают несколько видов чердачных лестниц, а именно:

• складные;
• стационарные;
• переносные.

Стационарная Стационарные лестницы с перилами и широкими маршами являются самыми удобными, однако их применение ограничивается из-за невозможности эксплуатации на малых площадях.

Переносной вариант

Переносные лестницы используются в основном как временный вариант и служат для доступа в помещения, которые эксплуатируются редко. Основной минус такой лестницы – низкая безопасность.

Складная модель

Складные чердачные лестницы являются средним звеном между стационарными и переносными. По удобству они почти не уступают стационарным, но занимают значительно меньше места. По безопасности они значительно превосходят переносные конструкции.

Выбор в пользу того или иного вида зависит от нескольких факторов:

• площади помещения, где будет расположена лестница;
• назначения чердачного помещения;
• возможного угла наклона.

Выбор за вами

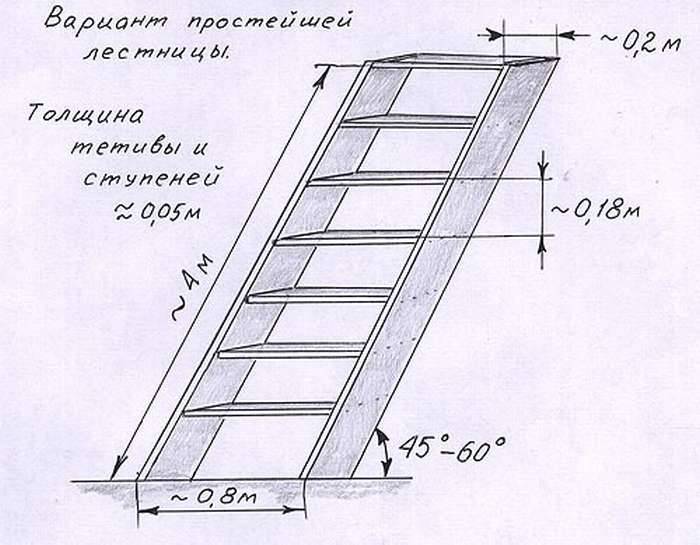

Схемы конструкций стационарного типа

Для технических возможностей требуются определенные знания математики и тригонометрии

Обычно для изготовления таких конструкций важно обращаться к профессионалам. С учетом ширины нужного проема для такого варианта важно рассматривать отопление на чердаке

В обратном случае массивность люка будет вызывать неудобства, а отсутствие снижает показатели энергетического сбережения дома. Тепло из дома будет уходить в трубу. При кажущейся простоте конструкций чертежи лестницы составляют с учетом нюансов того или иного вида. При терпении и внимании можно делать удобные конструкции для перемещения.

Модели лестниц для крыши с крюком

Крюки для кровли в ряде случаев заменяются перекидной скобой, использование которой значительно упрощает установку и закрепление.

Пожарные лестницы. Основным предназначением данного типа лестниц является организация эвакуации при чрезвычайных ситуациях и при пожаре в частности. Каждое такое строительное изделие должно соответствовать регламенту ГОСТа. ГОСТ регламентирует особенности качества, характеристик изготавливаемой конструкции и размеров с габаритами.

Ряд стандартов приведён ниже:

1. При высоте приспособления, превышающей 6 м, его необходимо оснастить специализированными ограждениями, повышающими и обеспечивающими безопасность эксплуатации.
2. Перекладины также обязаны соответствовать требованиям и нормам безопасности. По ним без каких-либо затруднений должны перемещаться атмосферные осадки, различного рода материалы, как строительного типа, так и другие.
3. Грузоподъёмность лестницы должна превышать отметки в 180 килограммов.
4. У лестницы должен быть специальный поверхностный слой, защищающий основную конструкцию от коррозии.
5. Процесс изготовления в обязательном порядке должен быть лишён токсичных материалов и других веществ, выделяющих вредные отравляющие пары при воздействии температуры.
6. Наибольшая грузоподъёмность элементов ограждения по горизонтали, составляющая максимум, должна быть более 50 кгс.

Среди преимуществ лестниц для крыши с крюком следует отметить безопасность и отличные эксплуатационные свойства

Виды чердачных лестниц с люком

Конечно, изготовить чердачный люк можно и для обычной стремянки. Но приставные лестницы – это самый неудобный способ подъема наверх, причем еще и самый небезопасный. Да, ее можно как-то декорировать и даже обыграть в домашнем интерьере, но все равно такие лестницы смотрятся грубо и откровенно мешают. Но порой, когда нет ни времени, ни желания, ни бюджета на постройку другого варианта, такой вполне приемлем. Тем более что позже такую лестницу можно заменить на более удобную, а уж прочная стремянка сгодится в любом хозяйстве, согласитесь!

Современные дизайнеры убеждены, что устанавливать на холодный чердак лучше, конечно, только складную лестницу, которую легко можно спрятать под красиво декорированным люком.

Такая лестница действительно почти незаметна, ведь в ее нижней части крепится специальная пластина, подобранная по цвету и фактуре к потолку. Посмотрите, насколько легкими и изящными оказываются такие лестницы в любом домашнем интерьере:

Вам нравится то, что вы видите? Тогда вам наверняка стало понятно, почему современные чердачные лестницы уже никто в кладовую не прячет. Они сами прячутся за красиво отделанным люком, которые незаметен на фоне общего дизайна потолка. И такие хитрые конструкции самого разного типа вы легко сможете соорудить самостоятельно. Посмотрите на наши фотоматериалы – наверняка у вас дома найдутся такие же детали и пара лишних брусков.

В основном все «прячущиеся» чердачные лестницы делятся на основные их два типа: раскладные и раздвижные. Первые представляют собой блоки из трех или четырех секций. Раскладываются они при помощи специального пружинного механизма. Чаще всего такие лестницы делают из дерева или сочетают дерево и металл.

Отдельные вид раздвижных лестниц – это лестница-ножницы, или телескопическая, которая выдерживает достаточно большой вес и складываются как гармошка. По-другому эту классификацию называют еще так: секционные ножничные лестницы. Устойчивость такой лестницы обеспечивает специальный механизм для открывания крышки, который фиксирует всю конструкцию в нужном положении.

Если говорить более подробно, телескопические блоки – это лестничные конструкции, у которых первая секция крепится в другую. Секции двигаются по направляющим, при этом раскладываясь или складываясь. Но учитывайте, что для таких моделей проем в потолочном перекрытии придется делать достаточно широкий.

Секционные лестницы в первую очередь хороши тем, что с обеих сторон у них есть возможность сделать перила и ручки, благодаря которым подниматься по лестнице будет намного проще и безопаснее. Тогда как раскладным конструкциям такого удобства не придать, к сожалению.

Но, если вы впервые решились изготовить люк с лестницей, тогда отдайте предпочтение более простому, но не менее надежному раскладному варианту:

https://youtube.com/watch?v=wOtOwLjwljc

В общем же вся конструкция выглядит примерно так:

Люк

Люк — это не самая простая деталь и при этом важная часть в раскладной или откидной лестничной системе. Существует несколько видов люков:

• горизонтальные – типичные решения, устанавливаемые в потолки;
• вертикальные люки;
• мансардные конструкции;
• ревизионный люк для проверки состояния чердака.

Первый, горизонтальный вариант – это классика и самая часто применяемая конструкция. Изготовление такого люка и установка к нему лестницы может осуществляться своими руками, в интернете имеются чертежи и все необходимое. Однако в продаже имеются модели лестниц, уже оборудованные люком.

Мансардный люк многофункционален. Это и люк для доступа на чердак, и одновременно выход на крышу. Устроен он сложно, но очень функционален. Минус в том, что сделать такой люк самостоятельно не получится – нужно заказывать изделие в студии, установка должна осуществляться руками опытных профессионалов.

С лестницей

Люки оснащаются раскладными, раздвижными и ножничными лестничными конструкциями. Такие решения чаще всего монтируют в помещениях с дефицитом свободного пространства. Среди плюсов – компактность. Выбирать лестницу можно без ориентирования на интерьер и стиль помещения – сама лестница прячется внутри перекрытия.

Некоторые люки оснащены специальным механизмом – подъемные устройства за несколько секунд опустят лестницу вниз. Если встроенная лестница ручного типа, то чтобы ее опустить, достаточно одного легкого движения руки.

Без лестницы

Здесь все гораздо проще, это деревянный или пластиковый люк. Встроенная откидная лестница отсутствует – ее нужно сделать самостоятельно. Монтаж люка может выполняться своими руками. Можно даже самостоятельно изготовить изделие. Удерживают конструкцию на потолке петли. Чтобы в помещении было тепло, если чердак без отопления, в люке укладывается один или несколько слоев утеплителя.

Конструирование люка

Самодельная конструкция не будет серьезно отличаться от заводских моделей. Единственный нюанс – отделка. Чертежи представлены в интернете, а для изготовления потребуется небольшое количество инструментов и материалов. Чтобы изготовить простой люк, нужно несколько листов фанеры и брус размером 5х5 см. Толщину можно выбирать и другую. Этот люк не будет иметь утеплительных материалов внутри.

Этапы выполнения работ:

1. Первым делом выбирают место, где будет расположен люк. Затем определяют его оптимальные размеры. К цифрам следует прибавить еще примерно 9 мм на каждую сторону. Это позволить в дальнейшем складывать крышку без шумов и скрипов.

2. Далее разрезают деревянный брусок на части по габаритам люка. Затем на каждом конце брусков делают пазы, их смазывают и соединяют в прямоугольную конструкцию. Чаще всего размеры люка таковы, что это именно прямоугольник.

3. Далее к основе крепят крышку — подойдет обычный лист фанеры. Соединение дополнительно усиливают саморезанми.

4. Чтобы не повело диагонали, прикручивают косынки. После этого можно попробовать примерить-установить люк в проем под него.

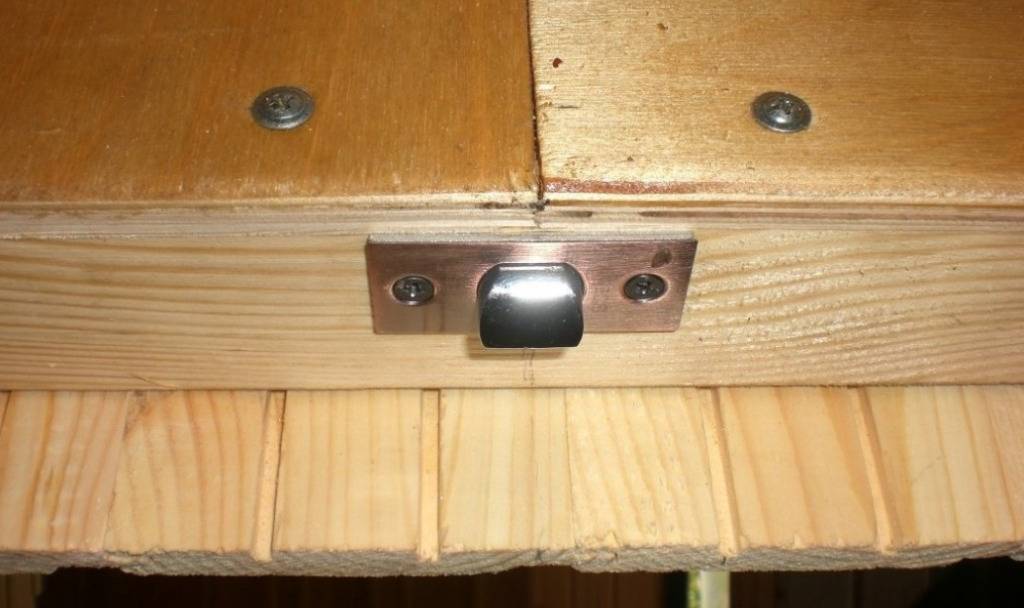

5. Чтобы люк мог закрываться, в верхнюю крышку врезают защелку. Открываться конструкция будет при помощи ручки, ее закрепляют на крышке.

6. Затем фиксируют изделие в проеме, для этого применяются обыкновенные петли.

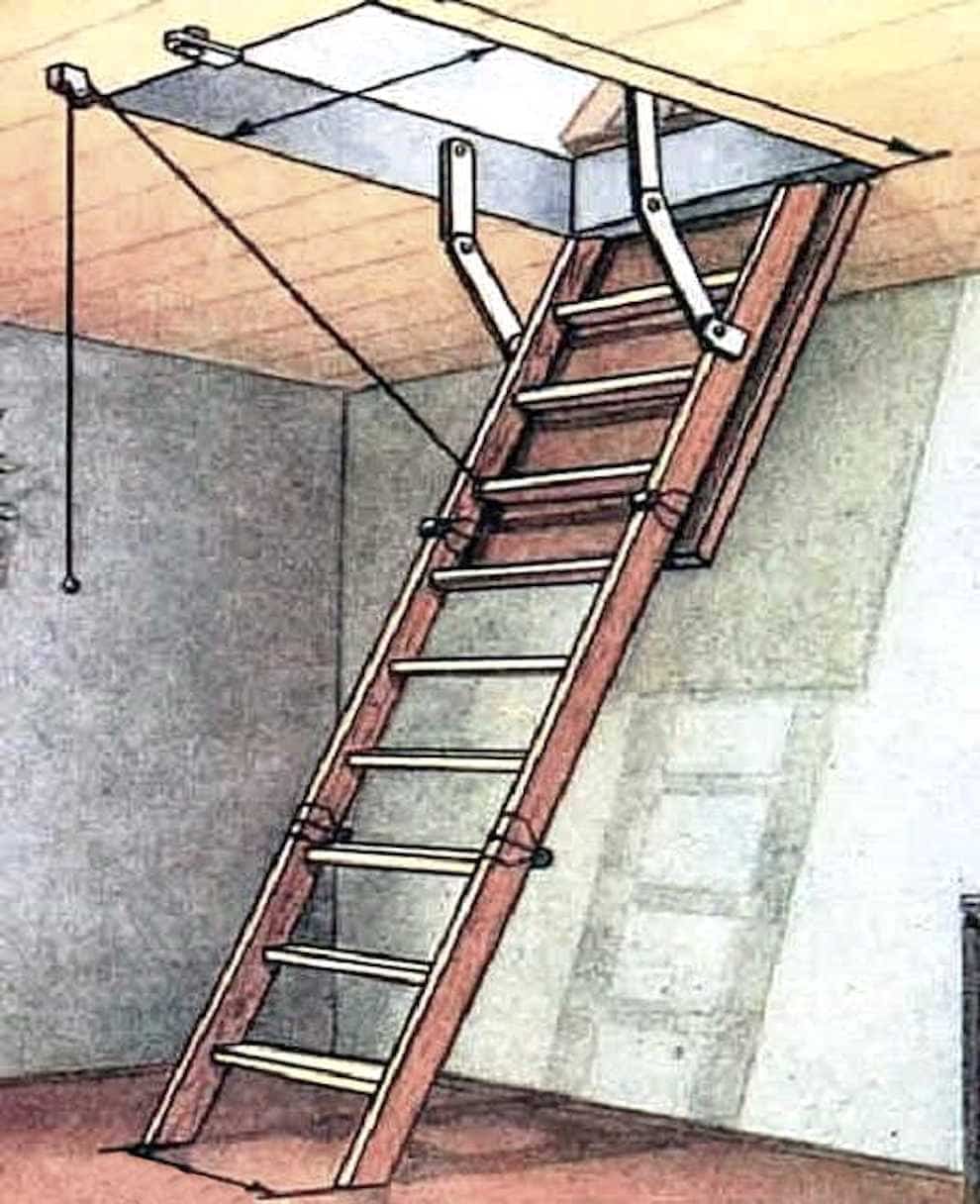

Более сложный вариант лестницы

Сделать чердачную лестницу своими руками так, чтобы ее не было видно в сложенном виде тоже вполне возможно. Конечно, тут вам понадобиться больше навыков и времени. Первым делом следует  заняться изготовлением и монтажом люка. Именно эта конструкция будет основой для нашей чердачной лестницы.

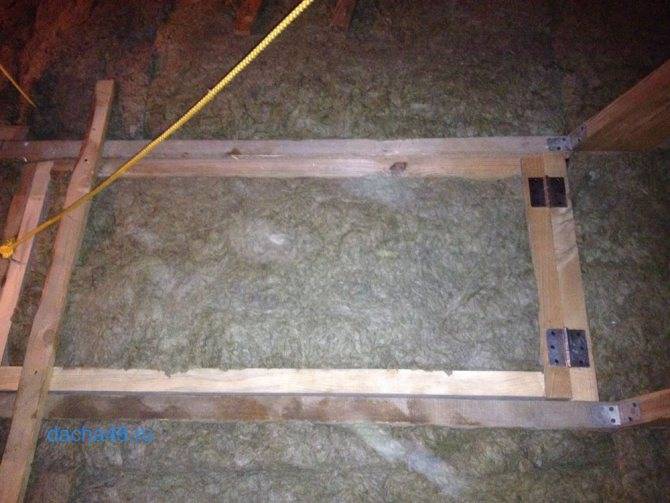

Построить люк можно с использованием четырех деревянных брусков 50 на 50 миллиметров и фанерного листа толщиной в один сантиметр. Размеры будущей конструкции будут зависеть от размеров проема в чердачном перекрытии.

На концах брусьев делаем выпилы на половину их ширины, и промазываем их клеем. Далее собираем прямоугольный каркас, дополнительно усилив места стыков саморезами. Чтобы соблюдать острые углы можно прибить временные косынки их фанеры толщиной в 4 миллиметра

Очень важно строго соотнести размеры проема в чердачном перекрытии и размеры люка

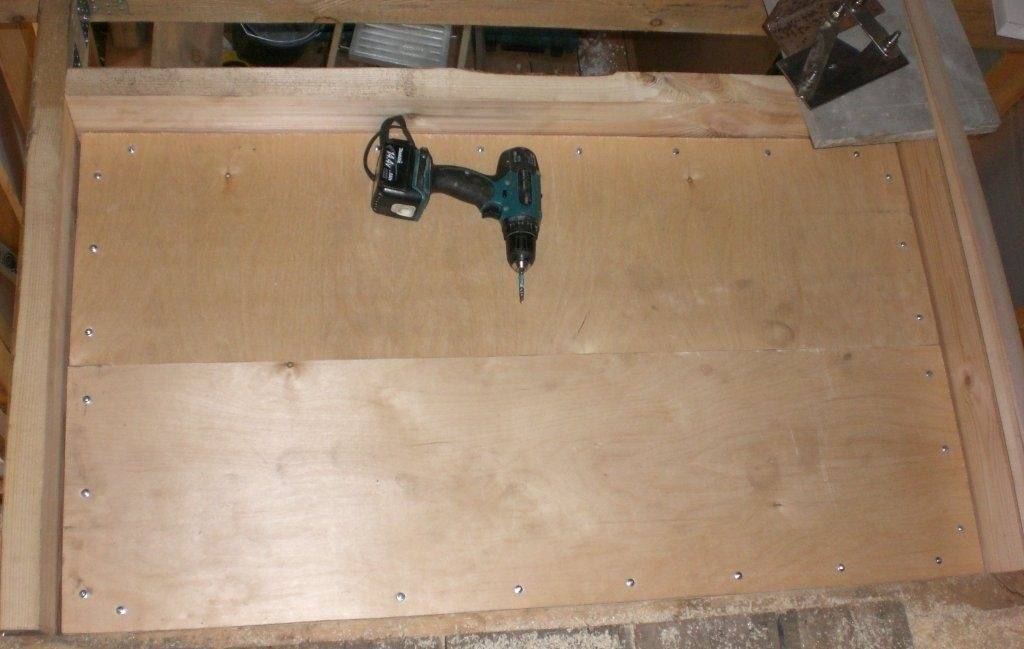

После того, как каркас собран его оббивают фанерой и крепят к коробу в чердачном перекрытии на петли. Чтобы люк на чердак не открывался под собственным весом, следует установить защелку. Также можно обшить края войлоком или другим уплотнителем. Это будет полезно в том случае, если чердак в доме не отапливается в зимний период.

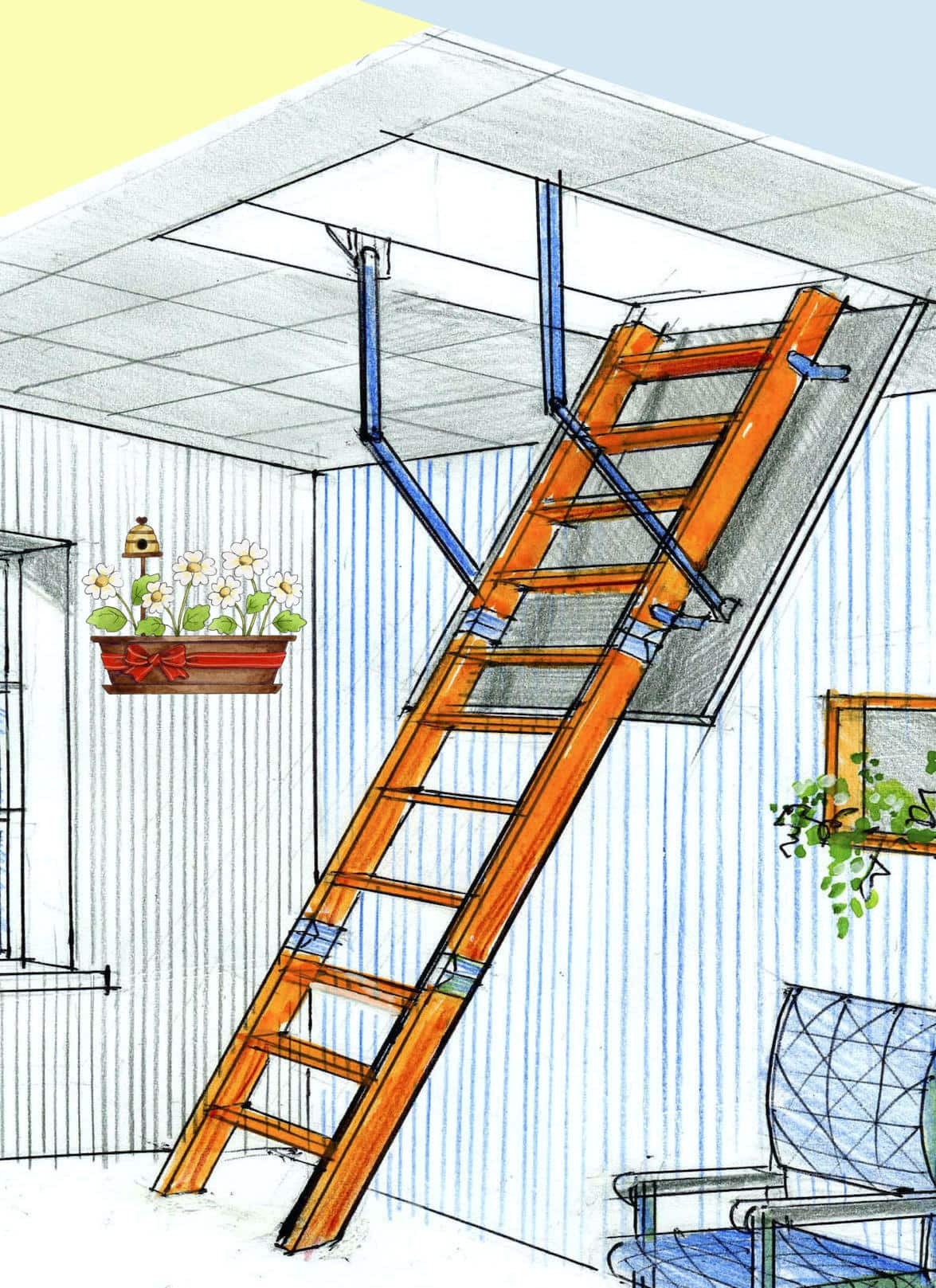

Складная лестница на чердак своими руками будет сделана из древесины. Тут тоже можно обойтись уже готовыми изделием. Сам процесс изготовления лестницы выглядит следующим образом:

• Вначале уже готовую конструкцию распиливаем на куски, длина которых должны быть чуть меньше размеров люка. Как правило, таких «кусков» будет три;
• Далее, каждый участок лестницы соединяют со следующим с помощью металлических шарниров. Их можно изготовить самостоятельно или приобрести подходящие в строительном магазине;
• После этого, верхняя секция лестницы крепится к чердачному люку, к верхней его стороне.

Такая конструкция будет видна только в расправленном состоянии. Когда лестница сложена, она убирается на чердак. Такой вариант прекрасно подходит для небольших домов, «страдающих» от недостатка свободного пространства.

Видео по теме:

Утепляем люк на чердак

Люк утепляется точно так же, как и весь остальной чердак, если он сделан по деревянным балкам, разумеется. Сначала укладывается слой пароизоляции на дно люка.

Далее, на пароизоляционный слой укладывается утеплитель.

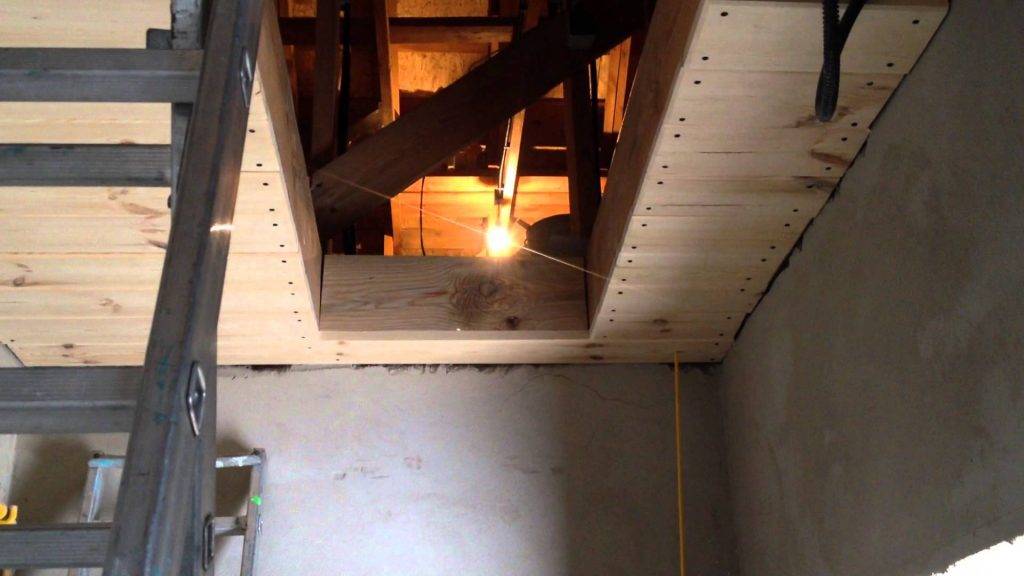

Крупные белые пятна на фотке, это блики от летающей повсюду пыли. Пользуйтесь респираторами при работе с утеплителем, иначе кашель обеспечен.

Вот и все! Потолочный люк готов и останавливает его от падения вниз пока только небольшая планка, которую позже я заменю на лист толстой фанеры, отпиленной по размеру. По всему периметру необходимо проклеить оконный уплотнитель, чтобы не было щелей.

Вот так люк выглядит снизу

Особенности чердачных лестниц

Какой бы формы и разновидности вы ни выбрали лаз, без лестницы будет сложно обойтись. Если люк из металла или дерева можно легко спрятать в потолке, то при выборе лестницы нужно задумать о планировке помещения. Есть несколько вариантов конструкций:

Стационарные. Устанавливаются во время строительства дом

Их невозможно перенести или сложить, поэтому особое внимание уделяется конструкции и внешнему виду.
Переносные. Такая лестница обычно хранится в кладовой и доставляет дополнительные хлопоты

Она не только занимает полезное пространство, но и когда нужно подняться на чердак ее приходится переносить.
Раскладные. Это самый удобный вариант для эксплуатации в жилом доме. Экономится жилое пространство, не нужно прилагать особых усилий, для того чтобы использовать ее. Единственным недостатком можно считать сложность сборки раскладной лестницы.

В зависимости от того какой вариант лестницы был выбран и под каким углом ее установите определяют размер люка на чердак. Допустимая ширина колеблется в пределах от 0,7 до 1 метра. Практичный уклон подъемника равен 65°, а удобный — 45°. В первом случае конструкция не займет много места, а во втором вы без труда сможете подняться на чердак. Для большинства лестниц достаточно 10—15 ступеней без подступенков. Удобной шириной ступеней считается размер 250—300 мм. Чтобы сэкономить материал и не потерять в практичности расстояние между ступенями делают равным 190 мм. Выбирают прочные породы древесины, толщиной 20 мм. Такая толщина способна выдержать вес более 150 кг.

Стационарный вариант

При наличии достаточного места, можно установить и стационарные лестнички для чердака. Такой способ лучше применить только когда чердак используется постоянно, например, при ремонте. Стационарные лестницы тоже различают по видам. Существуют:

• с одним маршем;
• винтовая.

Лестница с одним маршем

Самый простой вариант – модель с одним маршем (пролётом), то есть она сделана от пола до потолка одной цельной конструкцией. Материал выбирают либо из металла, либо из дерева. Все части лестницы должны быть закреплены между собой.

Можно использовать способ крепления на кобылки. То есть с помощью деревянных подпорок элементы лестницы соединяются деревянными колышками. Подборки должны быть выровнены так: одна сторона выровнена прямо, а вторая отрезается под балку для ступеней (косоур).

Доска для ступени должна быть не менее 36 мм. Ступени крепятся к косоурам саморезами, стыки обрабатывают клеем. Такой простой вариант подойдёт, если нет необходимости в кровати рядом.

Размеры основных составных частей стационарной чердачной лестницы

Лестница с одним пролётом занимает слишком много места, но можно внести корректировку. Можно сделать изгиб под прямым углом (экономит пространство), поворот на определенный градус. Такой тип называется поворотным маршевым. Ещё есть четверть оборотные (угол 90 градусов), полу оборотные (угол 180 градусов).

Если расположить треугольные деревянные ступеньки в стороны, а узкие поочередно навстречу, то получится конструкция «утиный шаг». Другими словами, шаг под правую и левую ногу.

Винтовая лестница

Винтовая лестница на чердак подойдёт для небольшой комнаты. Может быть, она и не так удобна в использовании, как маршевая, но выглядит более интересно.

Тем более, не так часто она будет использоваться. Они различаются на:

• имеющие опоры в виде столба в центре;
• удалённые от стен, ступени закреплены на столбе;
• сделанные из монолитного стального столба, на него упираются ступени.

Винтовая лестница имеет намного меньшие габариты, чем пролётная, поэтому останется место и для кровати. Для несущего элемента можно взять трубу из металла, на которую сваркой будут крепиться ступени.

Перечнь необходимых измерений, которые нужно провести перед монтажом чердачной лестницы

При деревянном покрытии вертикальная стойка закрепляется с помощью анкеров. Для крепления ступеней на стойку, с узкой стороны каждой ступени делают отверстия как у стойки. Далее ступеньки с помощью втулок устанавливаются с учётом высоты вертикальной поверхности.

В горизонтальные поверхности и втулки прокладываются шайбы, чтобы предохранить дерево от деформации. Втулки нужно замерять путём прибавления размера всех шайб. Все последующие за первой ступени укладываются как бы внахлёст и закрепляются.

Для расчётов размеров элементов, нужно заранее приготовить чертежи (как и для кровати). Изготовление винтовой лестницы своими руками не создаст затруднений, вопрос больше во времени.

Если размеры помещения не подходят для установки внутри дома и для кровати, то стационарный вариант устанавливается со стороны улицы. Наружная конструкция может быть больших размеров, а значит более удобная и безопасная. С другой стороны, наверх можно будет попасть только снаружи, что не очень комфортно зимой, например.

Расчёт полувинтовой чердачно лестницы

Особой популярностью пользуются приставные лестницы, как внутренние, так и наружные. Для такого типа сделать люк проще всего – не нужны дополнительные укрепления и петли. Но есть неудобства каждый раз убирать её, к тому же она занимает место при хранении. Это самый бюджетный вариант.
