Чем крепить ондулин на крыше

Производство материала

Ондулин — это композитный материал с несколькими компонентами в составе На подготовительном этапе контролируют качество сырья. Макулатуру сортируют, отделяют мусор, а очищенные отходы преобразуют в пульпу. В состав добавляют стеклянные волокна, нефтепродукты, минеральные заполнители для повышения прочностных показателей на разрыв. Красители добавляют в общую пасту перед битумной пропиткой, поэтому цвет сохраняется и длительно не выгорает под действием солнца.

Влажную массу просушивают на тепловом конвейере определенной ширины, где одновременно прессуют и придают волнистую форму. Гофрированное полотно режут на одинаковые отрезки по длине и пропитывают полимерной битумной мастикой с двух сторон. На поверхности клеят слой минеральной крошки для повышения эксплуатационных свойств.

Изделия пакуют в пленку с термоусадочным эффектом. Слой сжимается под действием температуры, повторяет волнистость. Благодаря этому, ондулин защищается от влаги, пыли, действия УФ-излучения во время транспортировки. На упаковке крепят этикетку с информацией о составе и размерах листов.

Как выбрать качественный еврошифер

Несмотря на то, что вы уже четко знаете процесс изготовления ондулина, материал на рынке может оказаться подделкой или браком. Дело в том, что на сегодняшний день цехи по производству данного покрытия стоят по всему миру, но только качественные производители могут позволить себе дать гарантию покупателю на свою продукцию. В качестве примера могу привести двух знакомых. Оба покупали еврошифер на строительном рынке. У первого, он пролежал на крыше более 15 лет и каждый год подвергался неоднократным испытаниям погоды. У второго, покрытие выцвело и начало сыпаться уже через 2 года.

Чтобы отличать качественную продукцию от подделки нужно придерживаться следующих правил:

В первую очередь нужно изучить внешнюю форму листа и его характеристики. В листе стандартного ондулина находится 10 волн, его ширина составляет 950 миллиметров, а длина ровно 2000 миллиметров. Масса колеблется в пределах от 3-3,5 килограмм, а толщина листа равняется 3 миллиметрам. Сегодняшние подделки могут довольно точно имитировать характеристики, но их часто можно отличить по количеству волн на листе.
Если вам предлагают рассмотреть ондулин похожий на черепицу, то не стоит сразу бросаться в штыки и говорить, что такого продукта просто не существует. Скорее всего, вам предлагают современный продукт под названием «ондувилла». В качестве кровельного полотна он смотрится куда более привлекательно, но стоит заметить, что в таком случае монтаж и ценник будет отличаться.
На качественный еврошифер производители дают гарантию в 15 лет, сам же он в состоянии пролежать на крыше порядка 25 лет. Если вам предлагают гарантийный срок меньше этого, то не стоит доверять такой продукции.

На сложных кровельных системах целесообразнее использовать черепицу, а на более простых ондулин.

В качестве заключения всего вышеописанного можно сказать следующее. В состав материала входят безопасные для человеческого организма вещества, благодаря которым ондулин можно считать экологически чистым продуктом. Из-за большого количества натуральных компонентов, материал может потерять свою форму уже после первого сильного дождя

Приобретая еврошифер в качестве кровельного полотна очень важно изучить все плюсы и минусы, это поможет вам определиться, подходит он для вашего региона проживания или нет

Монтаж ондулина

Чтобы укладывать ондулин согласно всем требованиям, инструкциям и предписаниям, необходимо подготовить не только само финишное покрытие для крыши, но и определенный набор инструментов и комплектующих. Прежде всего, следует иметь под рукой:

ондулин в требуемом количестве, то есть исходя из площади кровли и учета нахлеста листов, кроме того, следует сделать запас примерно до 10%;
доборочные элементы;
ножовка по дереву либо электролобзик для раскроя материала;
гидро- и пароизоляционные мембраны либо рубероид;
строительный степлер и скобы к нему для закрепления изоляционной пленки;
плотницкий молоток;
нож строительный;
уровень, шнур, маркер для разметки;
плоскогубцы, отвертку или шуруповерт;
дрель для высверливания крепежных отверстий;
саморезы с уплотнителем либо специальные кровельные гвозди.

Правильно положить ондулин своими руками не сложно. Закрепляется материал ручным инструментом на специальные ондулиновые гвозди. Для проведения работ желательно выбрать ясный и теплый день, без дождя, снега и палящего солнца. В результате работ пользователи получают роскошного вида кровлю, которая будет радовать своих владельцев многие годы. Итак, укладку ондулина можно разделить на этапы.

1. Подготовка крыши. Стоит сказать, что укладку можно производить даже поверх имеющегося покрытия. Конечно, старая крыша должна быть должным образом подготовлена. То есть тщательно убран мусор, устранены дефекты, если это металлическая кровля, то поверхность желательно обработать антикоррозийными составами и так далее.

Когда ондулин – это первое покрытие для кровли, то прежде чем его стелить, стоит внимательно ознакомиться с инструкцией производителя, например, именно там детально расписано при каком наклоне кровле, какая требуется обрешетка под ондулин:

при наклоне от 5 до 10 градусов требуется сплошная обрешетка из фанеры или других подобных материалов, при этом нахлест по ширине делается в 2 волны, а по длине в 30 см;
от 10 до 15 градусов монтируется обрешетка из бруса с шагом в 45 см, нахлест боковой составляет 1 волну, а концевой – 20 см;
при наклоне более 15 градусов допускается обрешетка с шагом в 60 см, а нахлест по ширине листов также составляет 1 волну, а концевой 17 см.

2. Укладка покрытия. Чтобы правильно стелить ондулин, следует учитывать преобладающее направление ветра. Это поможет продлить срок эксплуатации материала на несколько лет. Работа по монтажу начинается от ската, который расположен в противоположном направлении от движения ветра. Крепление производится на гвозди либо саморезы с расчетом 20 крепежей на каждый целый лист. Резать ондулин легко ножовкой для древесины. Схема монтажа довольно простая. Укладку первого ряда начинают с цельного листа, а второй ряд рекомендуется укладывать с половинного и чередовать такую последовательность по всей крыше. Гвозди или шурупы должны фиксировать листы к обрешетке. Монтировать их следует на концах каждого листа и на середине всех волн, а также в местах нахлеста с пропуском 1 волны. Чтобы выполнить крепление наиболее ровно, следует натягивать строительный шнур и ориентироваться по нему.

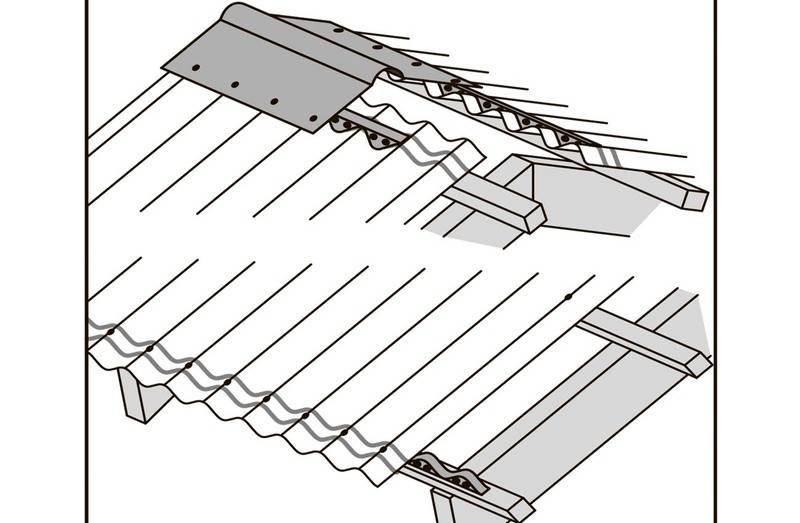

3. Заключительные работы. Завершает процедуру укладки ондулина монтаж доборных элементов. При этом многие элементы, например, такие как ендовы, фартук примыкания, щипец и так далее легко выполнить при помощи листов ондулина, достаточно их правильно обрезать либо загнуть. Также не стоит забывать про обработку стыков, в которые может попасть влага при эксплуатации. Чтобы провести их герметизацию можно использовать специальную самоклеящуюся ленту, например, Ондуфлеш.

В целом можно отметить, что укладывать ондулин своими руками совсем не сложно

Важно лишь ответственно подойти к процессу, приготовить все необходимые материалы и инструменты, а также изучить технологию монтажа. С помощью ондулина можно не только быстро покрыть крышу нового строения, но также и отреставрировать кровлю давно эксплуатируемого здания. Стоит отметить, что правильно класть ондулин довольно легко даже в одиночку, однако, важно строго действовать по инструкции производителя и тогда покрытие прослужит не только гарантированный срок, но намного превысит указанный период

Стоит отметить, что правильно класть ондулин довольно легко даже в одиночку, однако, важно строго действовать по инструкции производителя и тогда покрытие прослужит не только гарантированный срок, но намного превысит указанный период. Видео по теме:

Видео по теме:

Расчет пиломатериалов

Какой оптимальный размер обрешетки для ондулина? Для проведения расчетов сначала выполняют необходимые замеры на скатах. После этого можно приступать к подсчету необходимого количества пиломатериалов, действуя в соответствии с нижеприведенным примером:

Общая площадь крыши – 96 м2 (периметр одного ската – 6х8).
Размер используемых досок – 0,2х6 м (толщина 30 мм).
Площадь доски – 0,2*6 = 1,2.
Общее число досок – 96/1,2 = 80 штук.
Кубатура одной доски – 0,2*0,03*6 = 0,036 м3.
Общее количество кубов пиломатериала – 80*0,036 = 2,88 м3.

При обрешетке с шагом 0,4 м для такой же площади кровли расчет будет представлять собой следующую схему:

Количество досок на одном скате – 6/0,4 = 15 штук.
Погонаж досок на одном скате – 15*8 = 120 м.п.
На обоих скатах погонаж составит – 120*2 = 240 м.п.
Общее число досок длиной 6 метров – 240 м.п./6 = 40 штук.
Объем пиломатериалов составит – 40*0,036 = 1,44 м3.

При расчете не стоит забывать и про так называемые «особые зоны», к которым относятся слуховые или мансардные окна. Сплошная обрешетка вокруг этих конструкций рассчитывается по приведенной выше схеме с учетом их площади. Чтобы рассчитать количество листов ондулина для кровли, вам пригодится онлайн калькулятор.

Еще одна деталь крыши, наличие которой следует учесть при расчете пиломатериалов – это конек. Для его обустройства вверху кровли прибивают дополнительные доски – по одной с каждой стороны ската, и еще одну по центру – для установки коньковых элементов.

К результатам расчетов стоит прибавить 10% на монтажные расходы.

Вначале о самом материале

Прежде чем рассказать о том, как правильно крепить ондулин на крыше, стоит поближе познакомиться с самим материалом. Еврошифер имеет сложную, многослойную структуру. В его состав входят следующие компоненты:

Целлюлозные волокна. Они составляют основу ондулина;
Специальный наполнитель минерального происхождения;
Термоотверждающая смола, которая служит связующим и защитным компонентом;
Битум. Именно эта составляющая в большей степени отвечает за водонепроницаемость ондулина.

Рассматриваемый материал выпускается в двух разновидностях. Это может быть листы в виде шифера. Как правило, такой ондулин имеет длину два метра, а ширину в 95 сантиметров, читайте подробнее: размер листа ондулина. Также выпускается материал в виде черепицы. Такой тип используется, в основном, на крышах со сложной геометрией.

Ондулин сегодня можно встретить на многих крышах

Повышенное внимание этот кровельный материал «заработал» за счет своих положительных качеств. К его плюсам специалисты относят следующее:

Достаточно большой срок службы. Производитель дает минимум 10-15 лет беспроблемной эксплуатации. Но как показывает практика, если крепление материала произведено правильно и соблюдаются все рекомендации по уходу, то он прослужит и 40-50 лет, читайте подробнее: срок службы ондулина на крыше.
Большая устойчивость к биологическому воздействию.
Использование ондулина повышает теплоизоляцию крыши.

Кроме того, нельзя забывать и про эстетическую сторону. Еврошифер очень красиво смотрится на кровле. Ну и конечно материал хорошо защищает дом от атмосферных осадков

Но тут очень важно именно то, как произведено крепление ондулина

Как сделать обрешетку

Обрешетка — это каркас кровельного строения, основа крыши, монтаж которой требует соблюдения некоторых правил. Обрешетка под волоконный ондулин выполняется из брусьев (или досок), имеющих сечение от 40 мм до 60 мм. Древесные брусья, как правило, выполнены из хвойных деревьев.

Прежде чем устанавливать обрешетку, материал обрешетки обязательно пропитать антисептиком.

Выполнение обрешетки под еврошифер выполняется в несколько этапов:

прикрепление гидроизоляционного материала к стропилам. Его монтируют на стыках внахлест и закрепляют степлером;
прикрепляются брусья на свесе края кровли и по торцевым отверстиям, образуя карниз. При этом доска с основания навеса должна быть большим сечением, а шаг между брусьями необходимо делать меньше. Выступ первой доски должен превышать ширину карниза;
параллельно карнизу устанавливают остальные доски обрешетки. Для точного соблюдения параллели и шага обрешетки можно соорудить деревянный шаблон;
закрепление с помощью саморезов держателей желобов;
не более 4 см от основой доски карниза крепится ветровая доска;
прикрепление конька и комплектующих элементов.

ВАЖНО! Уровень функциональных показателей кровельного покрытия напрямую зависит от того, насколько качественно выполнена обрешетка. Несколько нюансов, которые следует учесть при монтаже обрешетки:

Несколько нюансов, которые следует учесть при монтаже обрешетки:

перед установкой обрешетки следует измерить диагонали и стороны крыши при помощи закрепленных по углам веревок. Их равенство обеспечивает правильную форму кровли;
если длина бруса короче, чем ширина крыши, то крепление досок следует выполнять в шахматном порядке;
высота досок на стыках соединения торцевых частей должна быть одинаковой .

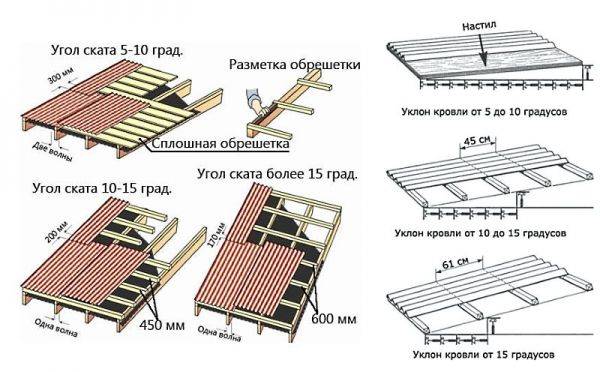

Шаг обрешетки в зависимости от угла наклона крыши

При несоблюдении всех правил монтажа обрешетки, монтаж покрытия тоже будет нарушен, что приведет к нежелательным последствиям. Как укладывать ондулин и не сделать ошибок? Поговорим об этом более подробно.

Особенности работы с ондулином

Чтобы грамотно крепить ондулин на крышу, следует изучить некоторые тонкости работы с модным материалом. Изучив их, вы сможете укладывать самостоятельно листы на крышу любой конструкции.

Если необходимо будет все-таки пройтись по положенному материалу, то наступайте лучше на гребешок волны.
Чтобы обновить кровлю надолго, лучше все монтажные работы проводить при температуре окружающей среды в диапазоне от -5С до +30С. Если температура превышает норму или, наоборот, ниже -5С, перенесите работы на другое время.
Для крепежа одного листа используется примерно 20 гвоздей. Именно столько гвоздей сможет удерживать лист при порывах ветра.

Из-за особенностей состава покрытие может тянуться. Это приводит к появлению волн по всей площади крыши, удалить которые придется только демонтажем. Для предотвращения растягивания, схема крепления ондулина предполагает использование идеально ровных по форме листов.
Проверьте достаточную длину свеса. Чрезмерно длинный будет выглядеть некрасиво, а через чур короткий- приведет к сбору мусора и пыли под крышей. Наиболее опасно, что под короткий свес будут постоянно попадать осадки.

Характеристики ондулина

Сразу обозначим, что под брендом «ондулин» выпускают две модели: DIY и SMART. Отличаются они между собой шириною, которая соответственно равна 760 и 950 мм. Конечно, количество волн у них будет тоже разным: 8 и 10. В остальном у них различий нет. Вот другие размерные показатели:

длина – 1950 мм;
толщина 3 мм;
высота гребня – 38;
шаг волны – 95;
удельная масса листа – 3,4 кг/м².

И технические характеристики ондулина:

плотность – 0,87-1,15 г/см³;
прочность – 6,5 МПа;
предел прочности на изгиб: при температуре -40С – 23 МПа, при +20С – 7 МПа;
максимальная температура эксплуатации: +110С;
морозоустойчивость – 25 циклов;
водопоглощение – 1,5%.

Размерные параметрыИсточник orchardo.ru

С системой капюшон снимать старую крышу не нужно

Вы можете спокойно заниматься ремонтом, не заботясь о защите от дождя.
Это экономичное и простое решение. Демонтаж старого покрытия займет в два раза больше времени и повлечет дополнительные расходы, ведь придется оплачивать вывоз мусора.
Дом станет дороже: обновление крыши увеличит его рыночную стоимость на 30 процентов.
Вы можете увеличить жилое пространство практически вдвое. Положите утеплитель между старым покрытием и Ондулином, и мансарда станет полноценным помещением. Кроме того, в холодное время вы сэкономите на отоплении.
Демонтаж старого шифера опасен для здоровья. Асбестовая пыль накапливается в легких и может вызывать опасные заболевания. Работа с асбестом требует особого внимания и средств защиты.

Почему Ондулин лучше для реконструкции старой крыши

Металлическая кровля не гибкая и ее сложно использовать на неровных поверхностях.
Металл сложно транспортировать: он тяжелый, нужно нанимать грузчиков и специальную машину. Ондулин легкий и компактный: один человек может поднять два листа.
Для разрезания металлических листов нужно использовать специальные ножницы, чтобы не повредить защитный красочный слой. Ондулин можно резать любым доступным инструментом от строительного ножа или ножовки до электролобзика.
Металлическая крыша «шумит»: вы всегда слышите барабанящий дождь или садящихся птиц. Ондулин прекрасно изолирует шумы.
Металл дороже.

Эксплуатационные характеристики ондулина

В целях привлечения покупателей ондулин в рекламных буклетах назывался еврошифером, наши соотечественники доверяют заграничным стандартам, и вполне обоснованно. Но они не знали, что ондулин в Европе никогда не использовался как кровельное покрытие жилых зданий, этим материалом накрывали только самые дешевые и временные сооружения: навесы, складские площадки и т. д. И то только в тех случаях, когда не планировалось длительное время пользоваться такими сооружениями, они стояли максимум 5–8 лет, а потом сносились.

В нашей стране неопытные застройщики накрывали ондулином дома, рассчитанные на многие десятилетия эксплуатации. Ондулин же теряет свои первоначальные свойства максимум через десять лет, потом его нужно демонтировать. Это долго и дорого, намного выгоднее сразу накрывать крышу надежными, качественными и долговечными материалами.

Ондулиновая кровля не отличается долговечностью

Основание ондулина изготавливается из отходов бумажного производства или макулатуры, затем листы пропитываются водонепроницаемыми битумными материалами и красками, плоским листам придается профиль.

Структура и цвета ондулина

Именно физические свойства основания оказывают решающее влияние на технические параметры.

Вес. По этому показателю он уступает только металлическим кровлям и мягкой черепице. Асбестоцементный шифер и натуральная штучная черепица тяжелее.

Технологичность. Материал легко режется обычными ручными пилами, гнется, без проблем пробивается гвоздями. Это несколько упрощает процесс монтажа. Но есть и проблемы – ондулин боится высоких и низких температур, в таких условиях он становится слишком мягким или хрупким, почти полностью теряет механическую прочность

Передвигаться по кровле следует крайне осторожно, приходится терять время на изготовление специальных приспособлений для передвижения по непрочным покрытиям.
Передвигаться по кровле следует крайне осторожно

Горючесть. И целлюлоза, из которой изготовлено основание материала, и битум, используемый для пропитки, отлично поддерживают горение

Это самое огнеопасное кровельное покрытие из всех используемых в строительстве видов.

Долговечность. Как уже упоминалось, максимум через десять лет кровля подлежит замене или капитальному ремонту. Долговечность ондулина самая низкая среди кровельных покрытий.
В среднем срок службы ондулина составляет 10 лет

Неоспоримое преимущество – низкая цена. Но крыша не тот архитектурный элемент дома, на котором целесообразно экономить. Для ее строительства надо применять самые качественные и долговечные материалы.

Ондулин — одно из самых бюджетных кровельных покрытий

Фирменные крепежные элементы

Некорректный подбор крепежных деталей неизбежно приведет к снижению эксплуатационных характеристик кровельной конструкции. Один сильный порыв ветра может сорвать фрагмент стройматериала, а дождевая вода беспрепятственно проникает под крышу.

Еще один вариант дизайна крепежей

Большинство специалистов советуют использовать именно специальные саморезы. Данные изделия достаточно прочные и надежные, поскольку в их производстве используется высококачественное сырье. Также саморезы можно вкручивать посредство электродрели, что делает монтаж гораздо более быстрым. При всех этих качествах, изделия довольно дешево стоят.

Но есть у саморезов и существенный недостаток – они не способны обеспечить полную герметичность, несмотря на наличие резинового наконечника, который частично сглаживает этот недостаток.

Гвозди для установки ондулиновых фрагментов также обладают всеми вышеперечисленными плюсами, только дрель не годится для их монтажа. В тоже время гвозди обеспечивают герметичность конструкции. Это было достигнуто следующим образом – во время проникновения крепежа в лист выделяется битум, который заполняет собой пустоты и не позволяет воде проникнуть внутрь.

Обзорная характеристика материала

Ондулин условно можно считать французской альтернативой советскому шиферу. Однако их сходство ограничивается назначением – финишное кровельное покрытие. Функционал заключается в декорировании крыши и защите подкровельного пространства от осадков, ультрафиолетовых лучей, птиц с насекомыми, шумов.

Для производства ондулина используется легкая масса из волокон целлюлозы, переработанного картона и битумного вяжущего. Состав прессуется при температуре свыше 120 градусов по Цельсию. Здесь же формируется волнистый профиль. Для тонирования применяется минеральные пигментирующие добавки.

Достоинствами материала считаются:

малый вес кв. метра – в пределах 5-6,5 кг;
хорошая прочность – квадрат способен выдержать вес около тонны;
влагостойкость, которая обоснована содержанием битумной смолы и гидрофобизаторов;
инертность к кислотной и щелочной среды (допустимо применение в промышленных условиях);
горючесть свойственна, но при нагревании свыше 200-300 градусов по Цельсию;
стойкость к выгоранию из-за минеральных пигментов;

Минеральные пигменты Источник konturclick.ru

способность поглощать шумы.

К недостаткам можно отнести неоднозначный срок службы. В среднем это 15 лет. Но на практике наблюдается выход из строя через 2 года и сохранение качества на протяжении более полувека.

Физические параметры готовой продукции выглядят так:

ширина – 75 или 96 см;
длина – 100 или 200 см;
толщина – 2,6 или 3 мм;
высота волны – 36 мм;
укрывная площадь – до 1,92 кв.м.

Легкий и недорогой материал допустим для самостоятельного окрашивания акриловыми составами для кровельных работ. Укладка ондулина выполняется на скатах с уклоном до 90 градусов. Удобно покрывать сложные конструкции за счет гибкости полотен. Но растягивание и сжимание должно быть ограничено 10 мм.

В таблице приведено краткое описание 4-х серий, которые производятся в России с 1994 года.

Модель	Размеры	Особенности
Классический	0,95*2 м	Применяется для скатов с уклоном от 5 градусов
Смарт	0,95*1,95 м	На листах нанесена разметка для крепежа, имеются кромки с замковым гидробарьером (Smart Lock).
DiY (Do It Yourself – сделай сам)	0,75*2 м	Количество волн – 8 штук. Увеличения числа нахлестов на покрытии способствует повышению его общей прочности.
Компакт	0,75*1 м, толщина 2,6 мм	Вес – 2,5 кг. Компактными листами удобно оформлять сложные конструкции, обрезков получается меньше, механическая устойчивость за счет перехлестов повышенная.

Отдельная серия продукции – черепица. Материал хорошо имитирует натуральный аналог, но стоит заметно дешевле. Внешнее сходство достигается сегментированием волнистого полотна с помощью теневых полос. Технически кровля идентична остальным образцам ондулина.

Расчёт кровли из ондулина: пошаговая инструкция

Предлагаемый метод расчета комплектующих на крышу из ондулина позволит Вам самостоятельно определить нужное количество листов, доборных элементов, гидроизоляционной пленки, пароизоляционной мембраны, гвоздей, рассчитать ориентировочную сумму затрат на покупку кровельных материалов.

Расчёт листов на крышу

Полезная площадь листа ондулина – это площадь, которая не учитывает нахлёст. При расчете кровли из ондулина полезные размеры листа следует определять используя данные с учётом напуска. В ней для разных моделей битумных листов указаны точные размеры: длина, ширина, толщина, шаг и высота волны.

Для расчёта потребности в материалах нужно знать не только линейные размеры и конфигурацию крыши, но и определить угол наклона скатов. От этого напрямую зависит необходимое число листов. Например, для ондулина модели DIY размер листа составляет 0,75×2 метра (м), а полезная площадь варьирует от 0,95 до 1,2 м, с уменьшением угла наклона крыши, увеличивается напуск. Т.е при постоянной фактической длине и ширине лист может иметь разную полезную площадь.

Найти требуемое число листов еврошифера на 1 скат крыши можно так:

Рассчитать полезный размер листа:

l_пол.= l_ф..— с₁ (1.1)

b_пол.= b_ф..— с₂ (1.2)

где l_пол., b_пол.– полезная длина и ширина ондулина соответственно, м;

l_ф., b_ф.– фактическая длина и ширина листа соответственно, м;

с₁– поперечный нахлёст,м. Принимается равным от 0,12 м (для листов Ондулин SMART при угле наклона ската больше 15°) до 0,3 м.

с₂– продольный (боковой) нахлёст в метрах. Зависит от угла наклона ската и составляет 1-2 волны.

Когда и какие при монтаже крыши нужны напуски листов, смотрите в разделе:

Определить число листов в горизонтальном ряду. Для этого разделить длину ската на рабочую ширину листа. Округлить полученное значение до ближайшего большего целого.

Найти число горизонтальных рядов. Для этого разделить ширину ската на полезную длину листа. Округлить полученное значение до ближайшего большего целого.

Узнать требуемое количество листов на 1 скат. Умножить число листов в горизонтальном ряду на число таких рядов.

Аналогично рассчитать расход материала для других скатов.

Расчёт конька и ендовы

Полезный размер ендовы такой же, как у конька (). Формула расчета одинаковая:

N=L_ф/L_пол (1.3)

где L_ф – фактическая длина конька (или ендовы) крыши;

L_пол– полезный размер конька (или ендовы).

Расчёт гвоздей для ондулиновой крыши

Гвозди для кровли из ондулина считают исходя из расхода на крепление одного элемента. Зная количество листов и погонный метраж конька, ендовы, щипца, используя таблицу «Расход гвоздей на крышу», легко самому определить, сколько нужно гвоздей на один лист ондулина и всю крышу. Полученные значения складывают и округляют в большую сторону (для запаса). Размер гвоздя (его длина и диаметр) указан в таблице «».

Таблица «Расход гвоздей на крышу»

Наименование элемента	Шаг крепления	Расход
Кровельный лист	См. п.5	20 шт. на 1 лист
Конёк	В каждую волну обоих скатов	20 шт. на 1 м. п.
Щипец	По 2 гвоздя с шагом 31 см (на каждую сторону)	16 шт. на 1 м. п.
Ендова	В каждую волну, с которой пересекается ендова	10-12 на 1м. п.
Торцевое примыкание к стене	В каждую волну	10 шт. на 1 м. п.
Боковое примыкание к стене	20-30 см	4-6 шт. на 1 м. п.
Внешний излом	В каждую волну	10 шт. на 1 м. п.
Внутренний излом	В каждую волну	10 шт. на 1 м. п.
Примыкание к печной трубе	По периметру трубы в каждую волну или через 20-30 см (если вдоль волны)	Порядка 18-24 шт. на оформление 1 примыкания
Примыкание к вентиляционной трубе	В каждую волну	10 шт. на оформление 1 примыкания

Приведенный метод поможет Вам оценить ориентировочные затраты на покупку материалов. Точный расчет листов и доборных элементов правильно проводить после монтажа обрешетки.

Расчет кровельных пленок и мембран

Гидро- и ветрозащиту крыши выполняют после монтажа стропил перед устройством обрешетки. При расчете кровельных пленок и мембран помните о напуске между горизонтальными рядами. Нахлест пленки менее 100 мм сведёт на нет все усилия по защите внутренних слоёв кровли от конденсата. При покупке гидроизоляционных материалов учитывайте полезную площадь после монтажа, а не указанную на рулоне.

Если на крыше есть печная труба?

Согласно пожарным нормам и стандартам расположение ондулина запрещено вблизи от печных труб, так как материал имеет низкий уровень пожаростойкости. Следовательно, инструкция такова: перед укладкой ондулина необходимо произвести предварительную теплоизоляцию вокруг печной трубы. Но при этом придётся делать отступ около 15 сантиметров вокруг трубы.

Также укладку ондулина возле печной трубы можно произвести следующими способами:

Соорудить вокруг трубы индивидуальную стропильную систему, а её полости заполнить не горючим материалом.
Использовать металлические элементы для труб. Но для этого нужно учитывать температуру, выходящую от продуктов горения, если она превышает 500 градусов, то такой способ не подойдёт. Также труба должна быть оборудована искрогасителем.

В случае, если печь или котёл отапливается углем, использование металлических элементов для трубы запрещено.

Как покрыть крышу ондулином?

В России одним из распространенных материалов для кровли является ондулин. Его впервые выпустила французская компания ONDULINE почти 50 лет назад.

На сегодняшний день ондулин выпускают листами с размерами 2 м в длину и 95 см в ширину. Толщина листа не превышает 3 мм. а вес – не более 6 кг.

Материал ондулин обладает рядом положительных качеств. к которым относятся:

Как правильно крыть крышу ондулином?

Перед кровлей крыши ондулином следует произвести подготовительные работы. На первоначальном этапе крышу утепляют. Для этого материал утеплителя укладывают ровными частями, оставляя видимыми на просвет перекрытия обрешетки.

После выкладки утеплителя принимаются за крепеж ондулина. Его начинают крепить с нижней части крыши. При этом следует оставлять карнизный свес не менее полуметра. При укладывании также учитывают нахлесты, они должны быть в одну волну.

Прикрепляют ондулин специальными гвоздями. По инструкции крепежа материала на крышу – на один лист ондулина приходится 20 гвоздей. Несоблюдение данного правила чревато отрывом листа во время плохих погодных условий.

Второй слой укладывают с половины листа. который предварительно разрезали вдоль. Нахлест может быть до 30 см.

Затем приступают к креплению щипцового материала. Он придает крыше законченный и эстетичный вид, а также служит ограничением краев. При крепеже также используются специальные гвозди, вбивают их на расстоянии 20 см друг от друга.

Монтаж ондулина – пошаговая инструкция как крыть крышу ондулином

Ондулин (еврошифер, onduline) используется в качестве кровельного материала уже более полувека. За это время он отлично зарекомендовал себя, чему способствовали такие преимущества как простота монтажа ондулина, малый вес и доступная стоимость.

Кровельный ондулин предпочитают люди, которые заботятся об экологичности своего жилища. Ведь еврошифер не содержит запрещенного во многих странах асбеста, его основу составляет целлюлоза, смешанная с битумом. А минеральные вещества и связующие добавки обеспечивают ему прочность и надежность. Кроме того, частный дом, накрытый ондулином красив и элегантен.

Гарантийный срок эксплуатации ондулина – 15 лет, при условии, что соблюдена технология монтажа ондулина. Вот на этом мы и остановимся. Рассмотрим пошагово, какие требования нужно выполнить, чтобы качество работы соответствовало стандартам.

Что такое ондулин, достоинства и недостатки

Ондулин – довольно современный кровельный материал, успевший завоевать большое количество поклонников.

Объясняется это перечнем преимуществ данного материала:

Является экологически чистым материалом, поскольку производится из минеральных наполнителей и целлюлозного волокна, которые на завершающих этапах пропитываются битумом и специальной смолой.
За счет свободного окрашивания, может быть различных цветов.
Благодаря тому, что выпускается ондулин двух видов: как шифер и черепица, это позволяет применять его для создания крыш различных конфигураций и сложностей, что существенно уменьшает материальные и физические затраты.
Обладает легким весом, что позволяет легко поднимать его на высокие здания.
Противостоит воздействию сильных атмосферных осадков и механическим повреждениям благодаря хорошим показателям прочности.
Большой срок годности (может достигать 50 лет).
Сравнительно невысокая стоимость.
Не деформируется и не меняет своих технических характеристик под воздействием температурных колебаний, а также большого количества влаги.
В процессе выцветания или стирания заводской краски, может быть окрашен снаружи в любой другой понравившийся цвет.
Способен противостоять воздействию на него химических веществ.
Легко поддается распилке и укладке, что существенно облегчает процесс его монтажа.
Является довольно пластичным материалом, что позволяет сгибать его в любую сторону.

ВАЖНО!

Единственным серьезным недостатком ондулина считается его способность легко воспламеняться. Чтобы снизить процент горючести, данный материал еще в процессе производства обрабатывают специальными веществами, которые делают его более безопасным для человека. Так же ондулин имеет значительно более низкий срок службы, нежели, например, профнастил или металлочерепица.

Не следует забывать также о том, что крыша, покрытая данным материалом, может иметь ряд недостатков только в том случае, если будет выполнен неправильный монтаж всех ее составляющих.

Чем крепить ондулин на кровле
