Баня на винтовых сваях

Виды и особенности

Специалисты, занимающиеся возведением объектов, выделяют 12 видов свай. Несмотря на многообразие вариантов, для возведения малоэтажных построек пригодны только 3 следующих вида:

1. буронабивные;

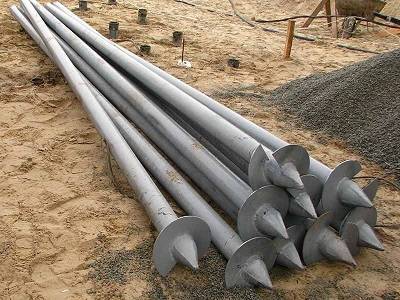

2. винтовые, из металла;
3. забивные, железобетонная конструкция.

Железобетонные опоры для строительства бани используются очень редко. Все дело в том, для работы с ними необходима техника. С ее помощью конструкции будут вколочены в грунт. Использование забивных свай отличается тем, что в результате получается очень прочное основание. Буронабивные опоры легко сделать своими силами. Затраты труда большие, но вот экономия на материалах выходит существенной.

Все опоры следует установить в ключевых местах. К ним относятся те места, где происходит соединение простенков, а также под углами основания.

В этих точках необходимо поставить промежуточные опоры.

Расстояние между 2 элементами стоит выбирать с учетом типа грунта на строительной площадке, а также в зависимости от планируемых нагрузок.

Следует учесть, что расстояние между 2 опорами не должно превышать 2 м. Сваи нужно располагать по всему периметру стен, а также установить под простенками.

Внимание! Металлические винтовые сваи для бани хороши тем, что работать с ними можно вручную. Но нужно учесть, что сталь отлично проводит тепло, поэтому основание пола будет холоднее.

Баня на сваях на воде

Построить баню на воде — мечта многих владельцев дачных участков. Постройку располагают таким образом, чтобы часть ее выходила в водоем, а другая находилась на берегу. Удерживать баню над водой помогают сваи, их устанавливают в каждом углу, а также под стенами и перегородками.

Конструкция не новая, такие бани делали и раньше, только в прошедшие столетия в качестве свай использовались опоры из твердых пород древесины. Лиственница была лучшим вариантом, ведь она не гниет. Поэтому баня на сваях из бруса или бревна служила несколько десятков лет.

Сегодня опоры из дерева устанавливают очень редко, хотя этот вариант строительства самый дешевый. Установка свай для такой бани не отличается от других случаев, за исключением того, что сваи должны быть забурены в дно водоёма не менее чем на 1.5-2 метра (соответственно, к этому нужно добавить глубину на данном месте, и уклон берега).

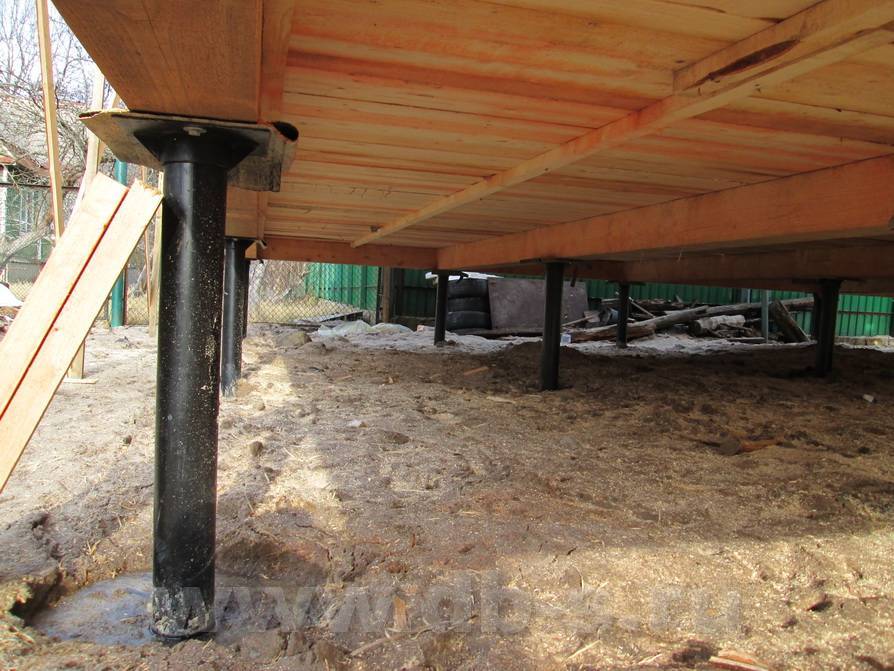

Устройство пола в бане на винтовых сваях

Пол в бане на винтовых сваях должен иметь хорошую теплозащиту, так как под постройкой достаточно много свободного пространства. Если баня будет использоваться зимой в регионе с холодным климатом, то рекомендуется дополнительно защитить подпольное пространство, закрыв его по периметру цоколем. В этой ограждающей конструкции изготавливается несколько продухов, которые дают возможность эффективно вентилировать подполье, и в то же время создают дополнительную теплозащиту.

Полы в бане на сваях — Схемы и Проекты

Наибольшее количество дискуссий вызывает конструкция пола в бане из сруба, так как здесь существует опасность сделать конструкцию, в которой нижний венец будет слишком интенсивно увлажняться. В результате такого постоянного воздействия влаги древесина может начать разрушаться раньше времени и вся конструкция прослужит заметно меньше отведенного ей срока. Поэтому, далее размещена схема оптимального расположения всех необходимых в хороших полах элементов.

В нижний венец установлены лаги пола сечением 100х150 мм.

Под лаги нашиваются черепные доски для того, чтобы стать опорой теплоизоляционному слою.

Далее плиты утеплителя кладутся в два слоя, один — 100 мм, а второй — 50 мм. Настил выполняется вразбежку, так чтобы стыки нижнего слоя не совпадали со стыками верхнего.

Следующим шагом выполняется изготовление обрешетки под плиты чернового пола.

Поверх обрешетки укладывается настил из плотной полиэтиленовой плёнки — это гидроизоляционный слой, который защитит находящиеся ниже деревянные конструкции от попадания на них воды.

На гидроизоляцию устанавливаются прочные цементно-стружечные плиты (ЦСП), толщиной не менее 12 мм. По периметру выполняется бортик из того же материала.

В образовавшееся пространство раскладывается металлическая сетка с прутком не меньше 10 мм. После чего выполняется заливка бетонной стяжки толщиной 10-12 мм.

В этой конструкции не указан важный нюанс — нет сливного отверстия для организации стока воды из помывочной и парилки. План его размещения можно увидеть на схеме ниже.

Тут также указан финишный отделочный слой для напольного покрытия бетонной стяжки в бане — это, как правило, керамогранитная плитка. Кроме того здесь можно видеть, что на схеме полы парилки или моечной изготовлены с уклоном. Для организации такого угла, бетонная стяжка заливается по маякам, сделанным из дерева под определенным углом от стен к сливному отверстию.

Чуть более усложнённая конструкция с проливным деревянным полом и утеплённой бетонной стяжкой.

Хороший вариант для создания теплового барьера по периметру здания — изготовления цоколя

При его создании важно учитывать, что грунт рядом с баней будет двигаться и жестких соединений ограждающая конструкция с баней иметь не должна

Как сделать пол в бане на сваях своими руками: Инструкция

Первым делом убедитесь, что в земле выкопаны все необходимые траншеи для укладки канализационных труб и каналов подачи воды, если таковые запланированы.

После чего половые лаги снизу подбиваются досками чернового пола.

Следующий шаг заключается в обеспечении ветровлагозащиты для утеплителя. Эту роль выполняет специальная паропропускная мембрана, которая позволит теплозащитной прослойке эффективно испарять влагу со своей поверхности на улицу. Качественный теплобарьер создаст минеральная вата толщиной 150 мм.

Далее вся поверхность пола закрывается плотной гидроизоляцией с небольшим нахлестом на стены.

Закончив с гидрозащитой, поверх неё устанавливаются доски чернового пола.

На черновой пол или обрешетку укладываются плиты ЦСП.

Плиты сверху закрываются гидрозащитной плёнкой, поверх которой кладётся обрешетка для заливки бетонной стяжки.

Стяжка пола выполняется по маякам. Их можно сделать из дерева или из металлических профилей, как на фото выше. Поверх бетона укладывается керамическая плитка или обустраивается деревянный пол. Если в планах сделать проливные полы из досок, то в пространстве между деревянным настилом и бетонной стяжкой рекомендуется организовать вентиляционный канал.

Такая труба обеспечит хорошую воздушную циркуляцию и не только защитит деревянные полы от преждевременного гниения, но и позволит дольше и с большим комфортом находится в парной благодаря постоянному притоку свежего воздуха. При необходимости снаружи или внутри на трубе может быть установлен регулирующий клапан, крышка или задвижка.

Пошаговая инструкция по монтажу своими руками

Рассмотрим порядок действий при создании свайно-винтового фундамента.

Работы ведутся поэтапно, последовательность действий имеет строго определенную очередность:

Подготовка

Свайно-винтовой фундамент имеет важную особенность — он может быть создан на неровном рельефе, не требующем предварительного выравнивания (планировки).

Возможно строительство на склонах или в складках, что позволяет эффективно использовать неудобные с точки зрения традиционного строительства участки. Поэтому подготовительные работы можно свести к очистке участка от растений, посторонних мешающих предметов.

Произвести разметку,все точки установки свай отметить колышками. Затем на местах установки делаются небольшие (до 30 см) углубления, которые облегчают вход лопастей в грунт.

Плодородный слой почвы создает заметное сопротивление из-за обилия корней, стеблей растений и прочих препятствий, поэтому его лучше удалить.

Погружение свай

Установка винтовых свай производится либо вручную, либо механическим способом. Ручной монтаж возможен при наличии относительно мягкого грунта без техногенных включений или скальных обломков.

Диаметр стволов, доступный для ручного погружения, ограничен 87 мм.

Наиболее распространенные сваи диаметром 108 мм часто оказываются слишком трудны из-за высокого сопротивления грунта.

Машинный способ позволяет получить качественный монтаж винтовых свай, с соблюдением определенного угла, усилия завинчивания и глубины.

Мощность строительной техники позволяет свободно работать со сваями до 159 мм диаметром, чего вполне достаточно для строительства частного дома довольно большого размера.

Погружение свай производится на заранее заданную глубину. Обычно она определяется уровнем залегания плотных слоев, или сила сопротивления грунта превышает допустимое для данного ствола усилие, срывающее технологическое отверстие.

Свая, достигшая нужной величины сцепления с грунтом, вращается с большим усилием или вовсе прекращает это делать.

Пытаться продолжать вращение нельзя — сварка может не выдержать, лопасти оторвутся и свая станет неспособной к выполнению своих функций.

ОБРАТИТЕ ВНИМАНИЕ! При установке винтовых свай запрещается делать реверс — пытаться выкрутить ствол обратно. Это ослабляет сцепление лопастей с грунтом и исключает возможность повторного погружения в этом месте

Обвязка

После установки всех свай выполняется подрезка. Это процедура, позволяющая подогнать высоту торчащих из грунта стволов к единому уровню, образовать из них ровную горизонтальную плоскость.

Устанавливают лазерный уровень с функцией построения плоскостей на необходимой высоте и отрезают лишние участки труб.

После подрезки внутренние полости свай заполняют бетоном, повышая их прочность.

Затем производят монтаж обвязки (ростверка) — пояса, соединяющего все сваи в единую систему и одновременно служащего опорным элементом для стен дома. Обрезанные верхушки накрываются оголовками с горизонтальными площадками, на которые устанавливаются металлические или деревянные балки.

Для фиксации на площадках имеются технологические отверстия под болтовые соединения.

ВАЖНО! Иногда обвязка и ростверк представляют собой разные элементы. Обвязка выполняется ниже уровня монтажа ростверка и соединяет между собой все сваи, образуя систему наподобие решетки. Используются металлические отрезки швеллера или двутавра, приваренные к стенкам стволов

Используются металлические отрезки швеллера или двутавра, приваренные к стенкам стволов.

Принципы монтажа винтовых свай

Для установки опор можно использовать специализированный станок, переносной мотоинструмент, или завернуть трубы вручную. Чем больше диаметр и количество винтовых свай, тем больше аргументов в пользу механизированного способа.

Для заворачивания опоры потребуется:

• Строительный отвес;
• Труба-ворот с длиной плеча не менее двух метров;
• Груз-балласт;
• Несколько десятков литров раствора глины в воде.

Каждую сваю устанавливают на грунт в месте заворачивания, нагружают балластом и выравнивают по отвесу в строго вертикальном положении. Пока один работник удерживает винтовую опору вертикально, два помощника с помощью стального рычага вворачивают трубу в грунт, подливая глинистый раствор.

После установки всех винтовых свай на фундаментном поле натягивают разметочные шнуры и обрезают оголовки труб так, чтобы линия реза всех опор находилась в одной строго горизонтальной плоскости. На обрезанные стойки наваривают опорные площадки из стальных плит или полосок металла.

Делаем каркас

Перед сборкой стен бани из профилированного бруса нужно уложить на обвязку винтовые сваи. Каркас основания нашивают из массивного дубового бруса 150-200 мм или шлифованных шпал длиной 220-250 см.

Обвязочный материал крепят на винтовых сваях с помощью анкерных болтов с поднутрением головки, чтобы спрятать гайку в толщу древесины. Каждый участок обвязки перед фиксацией на винтовых сваях проверяют строительным уровнем и при необходимости выравнивают подкладкой шайб или тонкого металла. Один из вариантов обвязки фундамента бани на винтовых сваях приведен на видео

Собираем сруб

Монтаж стен бани на винтовых сваях практически не отличается от процесса укладки профилированного бруса. Первый брус монтируют на клеевой или мастичной основе, стальные венцы бани выкладываются «на сухую», с прокладкой джутом или синтетическим волокном.

Если коробку бани собирают из профилированного бруса, то оставшиеся щели между венцами конопатят льняной путанкой с добавкой столярного клея. После сборки обвязочного каркаса на винтовые сваи на брус с помощью металлических уголков и «мотыльков» укладывают лаги чернового пола. Можно использовать доску сечением 150х40 мм и даже дюймовку, так как особой нагрузки черновая основа не испытывает.

Как построить баню на винтовых сваях

Идеальное, на первый взгляд, решение сделать баню на сваях на самом деле таит в себе множество мелких проблем, решать которые лучше всего на этапе эскизного рисунка и чернового проектирования. Построить коробку проекта бани на сваях 6х6 м можно силами бригады за 12-15 дней. Из них 1-2 дня потребуется для погружения фундамента винтовых свай. На отделочные работы и подключение коммуникаций, печки и утепления помещения уйдет еще примерно столько же.

В объем работ по строительству бани на винтовых сваях входят следующие этапы:

• Планируем участок, наносим разметку и заворачиваем металлические опоры. Выполняем обвязку свай, укладываем гидроизоляцию;
• Нашиваем черновой пол, собираем корпус бани из бруса или бревна, вырезаем окна и дверные проемы;
• Укладка и утепление потолочного перекрытия, монтаж коммуникаций;
• Установка крыши с кровельным покрытием;
• Отделка стен бани, нашивается сливной и чистовой пол. Вставляются временные деревянные рамы и дверные коробки с зазорами на усадку здания.

Для больших проектов, с максимальной длиной стены более 6 м, проще и дешевле заказать сборку бани из бруса на винтовых сваях в комплексе у специализированной фирмы, а внутреннюю отделку помещения, монтаж и доводку выполнить самостоятельно.

Если планируется баня на сваях своими руками, то вполне реально построить самостоятельно простенький сруб 3х4 м, например, для дачи или загородного участка. Даже проект можно не заказывать, а использовать типовое решение и рекомендации специалистов. В этом случае только на сборке малоразмерного винтового фундамента можно сэкономить до 20 тыс. рублей.

Здание из бруса с максимальной длиной стены до 6 м можно построить в паре с одним, а лучше двумя помощниками. Правда, уйдет на стройку коробки без учета винтовых свай не меньше полутора месяцев. Поднять в одиночку на стену бани профилированный брус, равно как и завернуть винтовые сваи, просто физически неподъемный труд.

К сведению! Вес стандартного шестиметрового брусового отрезка с ребром в 140 мм достигает 100 кг.

Проект бани на винтовых сваях

Самый неудачный путь в процессе выбора подходящей по размеру внутренней планировки – придумать свой собственный макет банного помещения или пытаться построить на сваях здание необычной сложной конфигурации. Баня, даже самая простая, собранная из профилированного бруса, — это сложный комплекс, который рассчитывают и подгоняют на практике к нужным размерам и характеристикам. Любая ошибка с обеспечением жесткости или устойчивости стен приведет к проседанию и разрыву межвенцовых стыков.

Поэтому даже самые закоренелые любители хорошей парилки для возведения бани на винтовых сваях своими руками предпочитают использовать типовой проект металлических опорах. В стандартную коробку на основании на винтах просто добавляют небольшие детали, например, используют свой пол и декоративную отделку стен.

Один из таких проектов приведен схеме и рисунке ниже.

Основные характеристики банной коробки на металлических винтовых сваях:

• По проекту в планировке бани выделена просторная комната-гостиная площадью 9 м2. Этого достаточно для отдыха и даже для кратковременной ночевки;
• Парное отделение бани сделано в размер 4,8 м2. Это оптимальная площадь парилки высотой 2,2 м;

Жесткое основание на винтовых сваях обеспечивает хорошую устойчивость бани, но делать сауну или парное отделение более высоким нет смысла, будет холодно и очень влажно. Нельзя и уменьшать высоту потолков, помещение получится тесным и душным.

Расчёт материалов и список инструментов

В качестве примера будет рассмотрен расчёт для каркасной бани наиболее распространных размеров. Каркас изготавливается из бруса, размер конструкции — 5х4 м. Основание будет столбчатым армированным.

Для каркасной конструкции можно использовать облегченный фундамент из асбестоцементных труб

Для отделки стен внутри и снаружи применяется вагонка хвойных пород деревьев. Крыша будет двускатной, покрытие — металлочерепица.

Актуальным моментом является выбор древесины. Материал дложен быть просушенным. Больше всего подойдут липа, лиственница или осина. Данные породы имеют невысокую теплопроводность, они способны длительный период времени сохранять первоначальную форму строения. Стены возводятся из досок толщиной 2—3 см. Для внешней обшивки подходят рейки из лиственницы или сосны.

Столбчатое армированное основание по стоимости и надёжности является оптимальным вариантом для каркасной постройки.

Столбчатый армированный фундамент подходит для возведения каркасных бань в большинстве регионов

Его можно использовать в большинстве регионов. Понадобится подготовить материалы в следующем количестве:

• бетон — 2 м3;
• обрезные доски для каркаса — 0,3 м3;
• арматурные прутья — 80 м.пог.

Каркас можно изготовить из досок, кусков фанерных листов или ОСП. Если грунт на территории строительства глинистый, то опалубку делать не нужно.

Самой сложной и финансово затратной деталью бани является каркас. К приобретению материалов на данном этапе нужно подходить взвешенно. Список необходимых материалов:

• брус 120х120 мм — 5,3 м3;
• минеральная вата толщиной 10 см — 36 м2;
• материал для пароизоляции — 40 м2;
• вагонка из дерева — 70 м2;
• материал для гидроизоляции — 40 м2.

Чтобы сэкономить, вместо брусков можно приобрести доски 50х100 мм.

Для экономии финансов можно использовать обрезные доски 50х100 мм в процессе изготовления каркаса

Брус должен быть второго сорта и ниже, доска может быть исключительно первого сорта. Обшивку стен с внешней стороны можно сделать не деревянной вагонкой, а пластмассовыми листами или профнастилом.

Пол изготавливается из обрезной шпонированной доски. Потолок следует обить вагонкой. Если есть желание сэкономить, для теплоизоляции можно использовать минеральную вату. Список материалов:

• обрезные доски — 1,8 м3;
• доски 150х50 мм — 0,2 м3;
• плинтус — 20 м.пог.;
• минеральная вата — 20 м2;
• вагонка из дерева — 20 м2.

Сэкономить удастся на настиле покрытия чердака. Если не планируется его использовать, то минеральная вата может быть закрыта необрезной доской или отрезками плит.

Крыша двускатная, чердак можно использовать для хранения инструментария.

Оптимальным вариантом каркасной конструкции является двускатная крыша

Утеплять крышу не нужно. Стропила будут висячими. Понадобятся такие материалы:

• водосточная система — 1 комплект;
• рейки для стропил — 0,2 м3;
• планки для обрешётки — 0,1 м3;
• карнизные рейки — 0,1 м3;
• металлочерепица — 20 м2.

В бане довольно часто вместо водостока оборудуют отмостку по периметру с помощью цементно-песчаного раствора.

Список материалов, которые также будут необходимы:

• трубы из асбеста;
• саморезы;
• гвозди;
• скобы;
• цемент;
• гравий или песок.

Понадобятся такие инструменты:

• угольник;
• строительный уровень;
• рулетка;
• электродрель;
• набор отвёрток;
• молоток;
• плоскогубцы.

Важно продумать все архитектурные и строительные задачи, к которым можно отнести:

• внутреннюю обшивку банной постройки;
• выбор оптимальных материалов для строительных работ;
• действия, которые требуются для обеспечения безопасного использования конструкции.

После подготовки инструментов и материалов можно переходить к строительным работам.

Монтаж свайно-винтового фундамента

Монтаж фундамента на винтовых сваях возможен как на неровных, так и на затопляемых участках, а также на ухоженных газонах без причинения ему вреда. Таким образом при установке бани на винтовом фундаменте нет необходимости в нарушении природного рельефа (см.также статью «Фундамент для бани из покрышек: принцип возведения»).

Подготовка участка

Перед началом монтажа необходимо провести ряд подготовительных работ. На данном этапе немаловажную роль играет подготовка участка.

Если место под строительство занято строительным или бытовым мусором, то необходимо убрать все посторонние предметы и расчистить территорию. Также при наличии котлованов и траншеи следует их тщательно засыпать.

Установка винтовых свай с помощью специальной техники

Очень важно на этапе разработки проекта учитывать наличие различных препятствий. Такими препятствиями могут стать , к примеру, крупное дерево или не выкорчеванный пень, иногда встречается препятствие в виде бетонных плит и остатков старого фундамента. Необходимо позаботиться об их устранении

Необходимо позаботиться об их устранении.

Инструмент

Для того, чтобы сделать качественный фундамент под баню на винтовых сваях, нужно приобрести весь необходимый инструмент:

• Лопата;
• Лом;
• Магнитный уровень длиной 30 см;
• 15-метровый гидроуровень;
• Рулетка;
• Два отрезка трубы длиной по 2-2,5 м и диаметром 50 мм;
• Молоток;
• Кувалда;
• Садовый бур;
• Болгарка;
• Удлинитель;
• Маркер;
• Рабочие перчатки;
• Сварочный аппарат;
• Строительный миксер;
• Ёмкость для замесов;
• Тяпка;
• Ведро и лейка.

Разметка свайного поля

Перед возведением фундамента на винтовых сваях необходимо предварительно рассчитать количество свай и расстояние между ними, а также произвести разметку свайного поля по всему периметру.

Винтовые сваи под фундамент врезаются в плотные слои почвы, чтобы правильно определить, уровень глубины устойчивого пласта грунта, лучше всего обратиться к профессионалам. Помимо этого, для точного расчета будущего фундамента рекомендуется также учитывать вес будущего строения, колебания грунтовых вод, тип почвы и климатические условия местности.

Разметка участка для будущей установки свай

Количество необходимых свай зависит от размеров будущей бани. Столбы необходимо равномерно распределять под постройкой, не забывая про углы внутренних стен. Длина части сваи, которая выступает над землёй, составляет 0,5 м, её обычно спрячут за фальшивым цоколем или оставляют открытой.

Технология монтажа винтовых свай предусматривает последовательность работ, которые пошагово описывает данная инструкция:

1. Устанавливаем сваю в угловую лунку, крепим магнитный уровень и в монтажное отверстие вставляем лом;

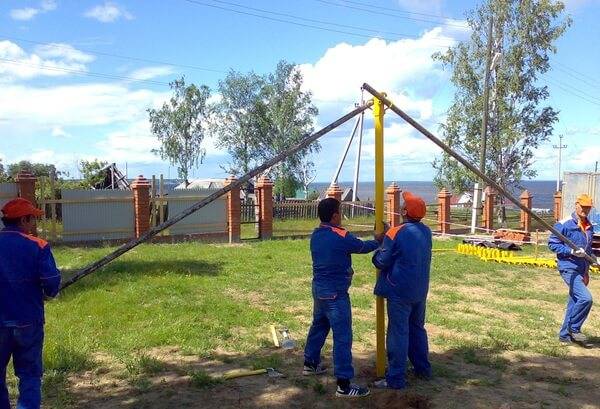

На данном фото показано вкручивание винтовой сваи

1. Свая должна углубиться в несущий грунт на 1/3 метра;
2. При осуществлении данных работ постоянно контролируете положение трубы магнитным уровнем;
3. Таким образом выставляются четыре угловые сваи;
4. При помощи водяного уровня выводим их на одинаковую проектную высоту;
5. По окончании монтажа угловых свай аналогично следует монтировать промежуточные сваи;
6. Затем рычаги наращивают до длины трех метров и прокручивают сваю четырьмя работниками до тех пор , пока она не будет стоять на месте. Это означает , что бур уперся в твердый слой;
7. На заключительном этапе установки винтовых свай с помощью гидроуровня выравнивают их согласно уже установленным угловым сваям;

1. После установки внутренние полости свай заливают цементно-песчаным раствором. Это усиливает конструкцию фундамента;
2. На торцевую часть выступающих винтовых труб необходимо установить оголовки;
3. Из трубы, диаметр которой изнутри меньше диаметра сваи снаружи, изготавливаем оголовок;
4. Берём пластину 250×250 мм и шириной 10 мм, для монтажной площадки оголовка;
5. После установки оголовков их положение следует проверить водяным уровнем, затем обварить;
6. Все сварные швы и оголовок грунтуют и два раза прокрашивают эмалью;

Как сделать своими руками?

Первый этап — создание разметки на участке. Необходимо обозначить места, в которых будут устанавливаться винтовые опоры, тщательно выверив все расстояния и углы.

На обозначенных точках делаются неглубокие подкопы на 15-30 см. Это позволит избежать самопроизвольного смещения свай в самом начале их ввинчивания в грунт. Расстояние между точками расположения опор должно составлять 2-3 метра, в зависимости от их типоразмера, площади бани и несущей способности грунта.

Для вкручивания свай ручным методом используются длинные металлические ломы, которые выполняют функцию рычагов. Такую работу следует выполнять вдвоем или втроем. Если имеется возможность заезда спецтехники на участок, можно осуществить установку механическим способом. Это даст возможность сэкономить время и силы.

Винтовые сваи необходимо погружать в почву на глубину не менее 1,5 м. Конструкции ввинчиваются в грунт до тех пор, пока их наконечники не достигнут плотных слоев земли. При этом вращать сваи вручную становится в разы сложнее, что является признаком окончательного погружения опоры.

В процессе вкручивания необходимо тщательно следить за тем, чтобы конструкции располагались в строго вертикальном положении. Допускаются лишь незначительные отклонения на 1-2 градуса.

Когда все опоры установлены и выравнены по высоте, проводится их бетонирование изнутри. В металлические трубы подается бетонная смесь, которую желательно замешивать непосредственно перед заливкой.

Когда цементно-песчаная смесь окончательно затвердела, на верхних частях свай устанавливаются оголовки. Далее проводится установка обвязки. Для деревянной бани оптимальным выбором будет конструкция из бруса.

Важным моментом является обустройство фундамента под печь. Кирпичные, чугунные и стальные топки оказывают достаточно большую нагрузку на поверхность основания, поэтому их нельзя возводить непосредственно на полу. Под ними должны располагаться дополнительные фундаментные конструкции.

Размеры и площадь дополнительного фундамента подбираются с учетом ширины и длины печи, которая будет возводиться на нем.

Чтобы подготовить основание для массивной печи, следует подготовить на выбранном участке котлован по заранее выполненным расчетам. Его глубина должна достигать уровня промерзания почвы.

На уплотненное дно засыпается песчано-гравийная подушка. Слой щебня должен быть не менее 15 см, слой песка – от 20 см. Поверх песчаного слоя можно засыпать еще один пласт щебня такой же толщины.

Далее устанавливается деревянная опалубка по периметру печного фундамента, в нее помещается арматурный каркас. На следующем этапе проводится заливка бетона. Верхний уровень основания должен быть примерно на 5-6 см ниже пола, который будет устанавливаться в бане. Когда бетон окончательно затвердеет, нужно снять опалубку и обработать стенки печного фундамента гидроизоляцией – например, гудроном.

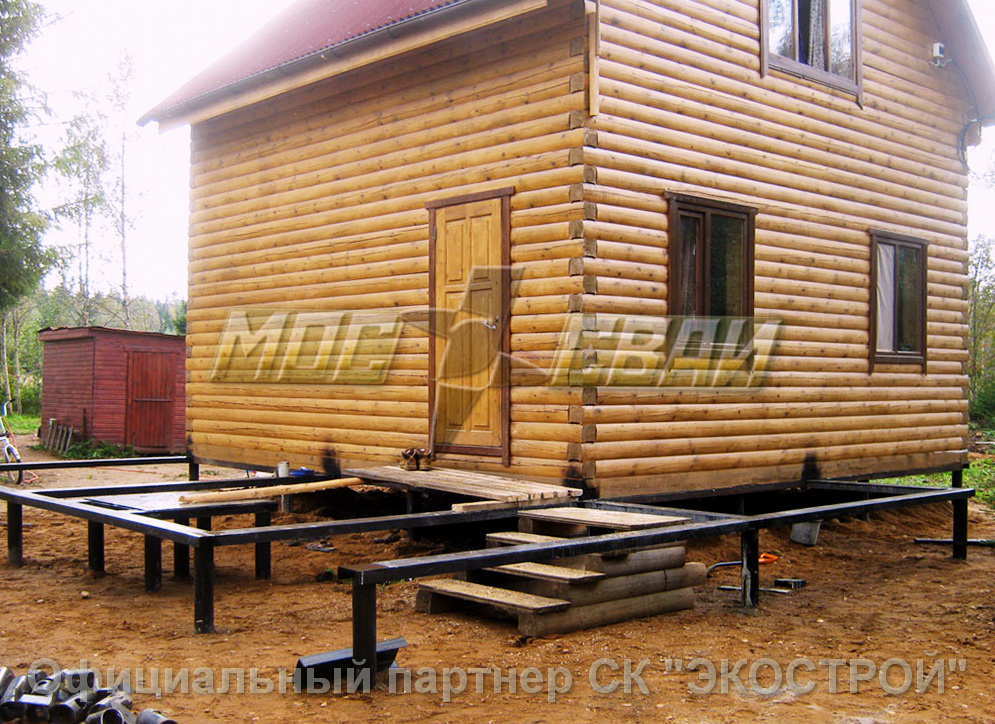

Данная конструкция создается по простой схеме: на оголовках свай закрепляются жесткие металлические швеллеры или двутавровые балки по всему периметру фундамента, а также в его центральных зонах. Эти элементы соединяются с оголовками с помощью электросварки.

Этапы создания свайного фундамента

Перед тем как установить несколько свай под баню, нужно очистить территорию от растительности. Далее, согласно чертежу фундамента, делают разметку на земле и приступают к бурению скважины ручным буром диаметром до 300 мм. Для определения количества свай учитывают вес бани.

Далее делают опалубку – трубу из рубероида или металла, которая соответствует диаметру скважины и превышает ее глубину на 200 мм. Возвышающую над землей часть трубы из рубероида стягивают проволокой. После чего конструкцию опускают в скважину.

Для выполнения арматурного каркаса берут 3 арматуры диаметром 6 мм и скрепляют их друг с другом поперечинами каждые 500 мм. Они должны быть выше самих, заливаемых бетоном, свай для соединения ростверком. Затем всю конструкцию заливают бетоном слоями по 60 см, уплотняя его с помощью вибратора.

Сваи должны отстояться в течение 10 дней. Далее приступают к установке ростверка – верхней части фундамента. Для этого делают опалубку из дерева, армируют его и заливают бетоном. Не забудьте выставить поперек отрезки трубы для дальнейшей вентиляции подпольного пространства бани. Ростверк делают высотой не менее 30 см и шириной не более 40 см.

Также можно ростверк выполнить из сборных железобетонных балок, которые тщательно закрепляют на оголовке свай, приваривая их к вертикальным стержням свай, и после монтажа тщательно заполняют бетоном или цементным раствором все стыки и швы. Перед возведением несущих стен бани нивелиром или водяным уровнем необходимо проверить горизонтальность основания ростверка, выравнивая его при необходимости цементным раствором.

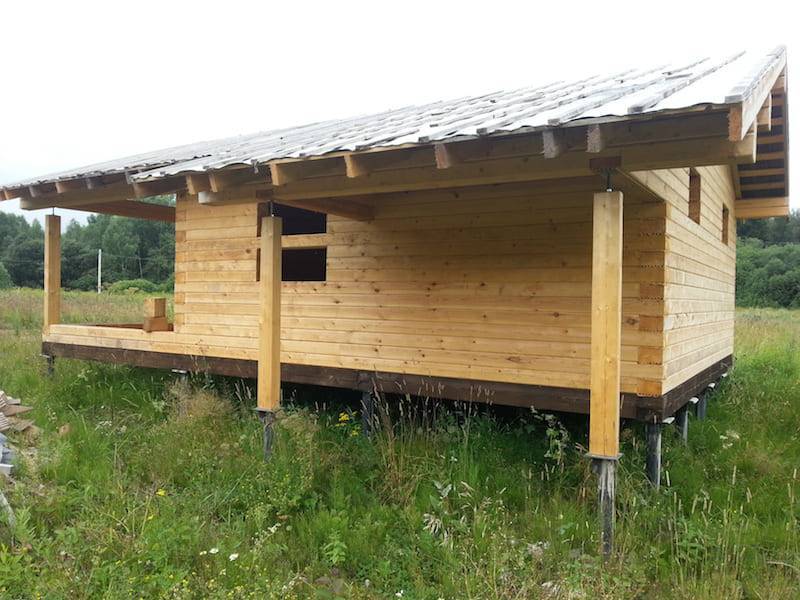

Для удешевления конструкции бани можно прямо на металлические опоры устанавливать деревянные брусья. А сруб надежно армировать гвоздями или проволокой. Между фундаментом и брусом необходимо положить гидроизоляцию. Этот же материал помещают между обвязкой и стенами. Все открытые места бруса необходимо покрыть мастикой, это защитит обвязку от гниения.
