Армопояс из кирпича на стены: особенности и Инструкция

Как правильно укладывать?

Установку монолитных ЖБ плит перекрытия допускается выполнять только обученному персоналу с применением автокрана или другой грузоподъемной техники при соблюдении всех требований безопасности при работах с тяжелыми крупногабаритными грузами.

Плиты

Перед установкой плит в определенном по проекту месте, их торцевые пустоты замуровывают специальными бронированными вставками или просто бетонным раствором. Это повышает прочность конструкции в самых уязвимых зонах с максимальными нагрузками.

Работы выполняются бригадой монтажников в составе не менее трех человек с привлечением грузоподъемной спецтехники.

Один монтажник отвечает за строповку и крепление плит к крюку. Остальные рабочие находятся на площадке укладки, контролируя расположение плиты и отсоединяют крановые крепежи.

Выполняя манипуляции с перекрытиями, противопоказано их переворачивать противоположной стороной, в противном случае они не будут выдерживать вес, на который рассчитаны.

Эта особенность объясняется конструкцией нижней части, которая усилена армированием, препятствующая силам растяжения. Поэтому нарушение монтажа приведет к переломам конструкции в процессе эксплуатации дома. Отличить низ от верха не сложно — низ гладкий, а верх имеет шероховатости.

Существует несколько приемов анкеровки панелей между собой:

С применением арматуры, когда она крепится к установочным петлям, а связь с несущими стенами выполняют с использованием Г-образной арматуры.
В том случае, когда монтажные петли отсутствуют, арматуру приваривают к пластине, которую размещают в шве между близкими плитами, после чего соединения заливаются бетонным раствором.

Балки

Когда устанавливаются деревянные перекрытия нужно учитывать стеновой материал. Так для газобетона под армированный пояс достаточно опалубки высотой 250 мм с простым вязаным армокаркасом из А-III, который заливают бетонным раствором М200.

После того как армопояс застынет и будет снята опалубк, устанавливают деревянные балки, с толщиной которая будет зависеть от толщины стены, но не более 250 мм и не менее 150 мм.

Промежуток укладки балок определен в 300-400 мм, а минимальная зона опирания на стенки — 80 мм.

Внизу балки подшиваются доской, в межбалочное пространство доски укладывают паро- влагоизоляцию и утеплитель. Схема пирога, тип утеплителя, его толщина и очередность защитных слоев устанавливается проектом.

В роли теплозащитного материала применяют материал минераловатной группы, а пенопласт применять внутри жилого дома не разрешено, поскольку он является горючим и выделяет опасные для жизни канцерогены. После укладки теплозащитных слоев устанавливают черновой деревянный настил, после чего идет слой финишной отделки, например, плитами OSB.

Армопояс под сборными и монолитными железобетонными перекрытиями

В данном случае контур значительно повышает нагрузочную способность стен, построенных из блоков с ячеистой структурой, устраняя проблемы, вызванные пористостью бетона и нестойкостью его к деформациям. Армопояс позволяет равномерно распределить нагрузки от кровли и межэтажных перекрытйя, исключая локальные усилия, часто становящиеся причиной появления трещин.

Кроме того, такой вид упрочнения конструкции защищает коробку здания от растрескивания, сглаживает воздействия резких перепадов температур, существенно увеличивает срок службы кладки

Усиление из арматуры и бетона связывает в единый силовой контур всю коробку сооружения и плиты перекрытия, что очень важно

Правильный армопояс. Армопояс. Что это такое и как сделать

Что же такое армопояс?

Армированный пояс, он же монолитный пояс или сейсмопояс — это специальная конструкция, призванная решить две задачи. Во-первых, распределить нагрузку от того, что будет находиться сверху, на то, что будет находиться снизу. И, во-вторых, связать всю плоскость, на которой он находится, в единое целое. С распределением нагрузки справляется как монолитный, бетонный армопояс, так и армированный кирпичный. Оба они прекрасно справляются с распределением нагрузки, скажем, от плит перекрытия на стены. Если же стоит задача еще и связать стены в единое целое, например, от распирающей нагрузки стропил крыши на стены дома, то здесь нужен бетонный армированный пояс.

Как сделать армопояс своими руками

С тем, что из себя представляет армопояс мы разобрались, давайте узнаем, как же его сделать своими руками. С кирпичным армопоясом все просто. Обычно, делаетсяиз полнотелого красного кирпича минимальной марки М100 в несколько рядов с армированием кладочной сеткой. Можно также проармировать кладку арматурой диаметром 6-8 мм. С бетонным, монолитным армопоясом дело обстоит сложнее.

Сначала необходимо выставить опалубку. Это может быть как деревянная опалубка, так и «лоточная» или несъемная опалубка, если речь идет об армопоясе на газобетонных или пенобетонных блоках. Вы можете использовать заводские U-блоки или лотки сделанные самостоятельно. Для этого не обязательно выпиливать из обычного газоблока U-блок. Достаточно сделать кладку из тонкого газоблока с наружной и внутренней стороны. Пространство между этими блоками можно утеплить экструдированным полистиролом.

После того, как вы сделали опалубку, внутрь лотка помещается каркас из арматуры.

Достаточное армирование для армопояса размером 200 на 200 мм это каркас из 4-х ниток арматуры диаметром 12 мм (по две сверху и снизу), скрепленные поперечными хомутами диаметром 6-8 мм через каждые 30-50 см.

Стандартный перехлест арматуры должен составлять 30-40 диаметров. То есть, если вы кладете арматуру 12 мм, то наращивая ее, необходимо делать перехлест примерно в 40 см.

В углах арматуру необходимо загибать , чтобы угол связывала цельная арматура.

Каркас из арматуры желательно поставить на пластиковые фиксаторы толщины защитного слоя бетона. И надеть фиксаторы на вертикальные хомуты. Если заводских фиксаторов защитного слоя нет, можно воспользоваться кусочками камня, кирпича и т.п.

К арматурному каркасу крепятся шпильки под мауэрлат или куски арматуры для последующей фиксации плит перекрытия.

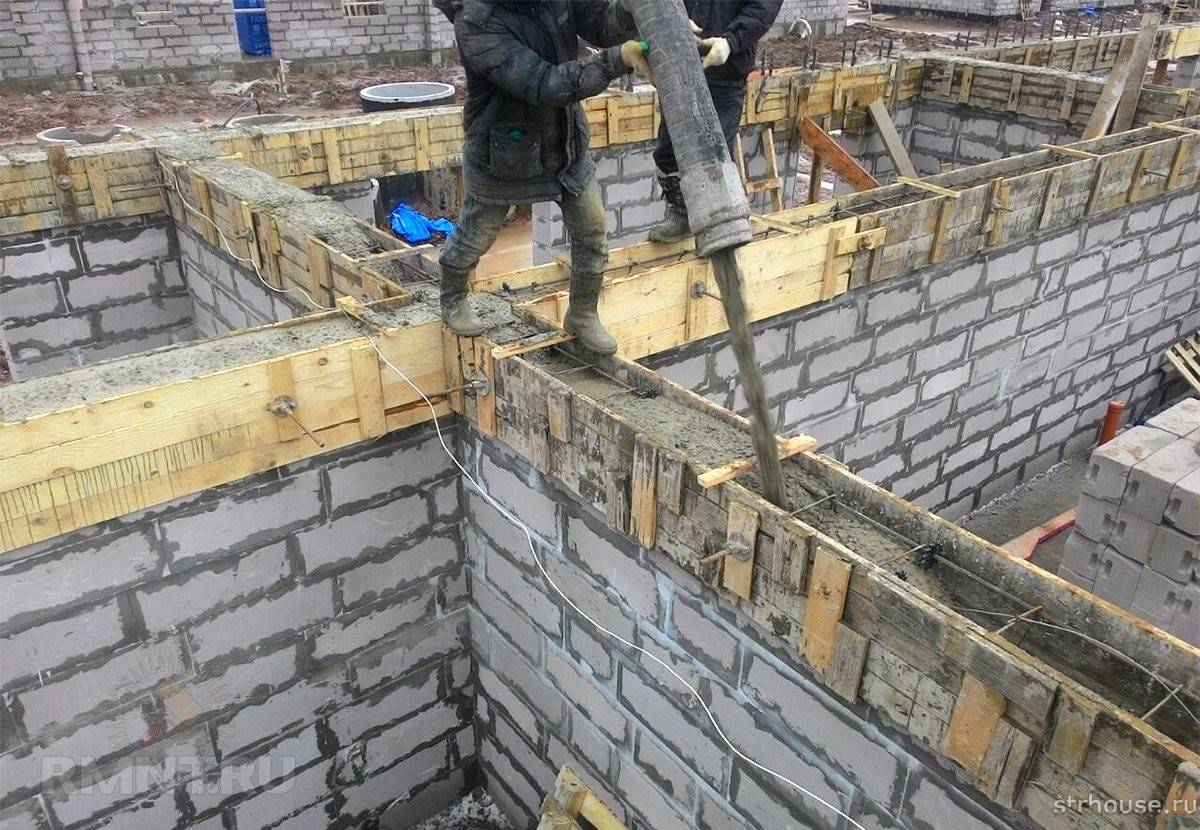

Теперь можно приступать непосредственно к заливке армопояса бетоном.

Если заливать будете покупным бетоном, выбирайте марку М200-М250. Такой марки прочности с головой хватает для частного строительства.

Если же вы планируете приготовить бетон для заливки армопояса самостоятельно, то воспользуйтесь универсальным рецептом пропорций бетона для армопояса: 1 часть цемента марки 500, 2 части песка, 4 части щебня.

Также вы можете воспользоваться одним из нашихдля расчета состава бетона. Не забывайте добавлять в замес пластификатор для бетона. Это сделает заливку более удобной для вас, а получившийся армопояс более прочным.

После заливки, накройте армопояс пленкой, во избежание резкого высыхания. Для этой же цели смачивайте бетон первые 2-3 дня.

Армопояс будет готов к нагрузке через неделю. Полное же созревание бетона завершится через 28 дней после заливки.

В каких случаях нужен армопояс?

Монолитный железобетонный пояс необходим:

на блочном фундаменте
на стенах из газобетона, пеноблоков и т.п. под пустотные плиты и деревянные балки перекрытия (для исключения продавливания). Здесь армопояс может быть кирпичным
под мауэрлат на крыше, конструкция которой предполагает распорную нагрузку на этот самый мауэрлат

Можно ли заливать армопояс зимой, в мороз?

Заливка армопояса в зимнее время занятие сомнительное. Однако, если вам уж так необходимо залить его именно в холодное время года, примите все меры по защите бетона. Добавляйте специальные противоморозные добавки в бетон. Используйте как можно меньше воды для замеса бетона. После заливки, обязательно укройте армопояс для защиты от холода. Например, опилками. В минусовую температуру, воспользуйтесь специальным согревающим кабелем. Он продается в любом строительном супермаркете.

Промерзает армопояс, что делать?

Если вы или ваши работники забыли утеплить армопояс перед заливкой, тогда его придется утеплять сейчас. Утепляют армопояс снаружи.

Опалубка для армопояса

Для устройства опалубки, обязательной при заливке бетонного армопояса, можно использовать:

заводские конструкции (предлагаются в аренду многими строительными компаниями);
полистирол (пенопласт мелкой пористости);
щитовую сборную опалубку из досок, влагостойкой фанеры или ОСБ.

Рекомендуем к прочтению

Конструкция самих стен на это не рассчитана, особенно если они сделаны из газобетонных блоков. Вместо этого в местах расположения перекрытий устраивается железобетонный армопояс, который связывает в монолитное кольцо все несущие стены.

Подробнее

Учитывая, что заливка армопояса должна быть равномерной и выполняться одномоментно по всему периметру конструкции стен дома, опалубка также должна быть смонтирована заранее на всем объекте.

Следует обратить внимание, что верхняя часть опалубки должна обеспечивать идеально горизонтальное положение армопоясу (это особенно важно, когда требуется скорректировать огрехи кладки стен). Поэтому при устройстве опалубки под бетонирование армопояса следует использовать водяной уровень

Устройство армопояса

Армирующий пояс или, как еще иногда он называется сейсмопояс, дает возможность улучшать прочность всего дома, а также позволяет предотвращать растрескивание стен в результате движения грунта с фундаментом и под воздействием атмосферных явлений. Помимо этого, если правильно сделать армопояс, он позволяет равномерно распределить нагрузки от находящейся над ним кровли или бетонных перекрытий.

Обращаем внимание! Даже если в доме перекрытия обустраиваются из дерева необходимость делать армопояс не отпадает. Тип перекрытия не определяет делать ли армопояс или нет

В любом случае пояс должен замыкать все стены.

С назначением армопояса все понятно. Теперь несколько слов о его конструкции. Обычный армопояс обладает двумя стандартными элементами – жесткий объемный каркас из арматуры, а также бетон, в котором она находится. В общем-то все достаточно просто, но сделать армопояс своими руками без изучения своих особенностей, наверное, будет сложно.

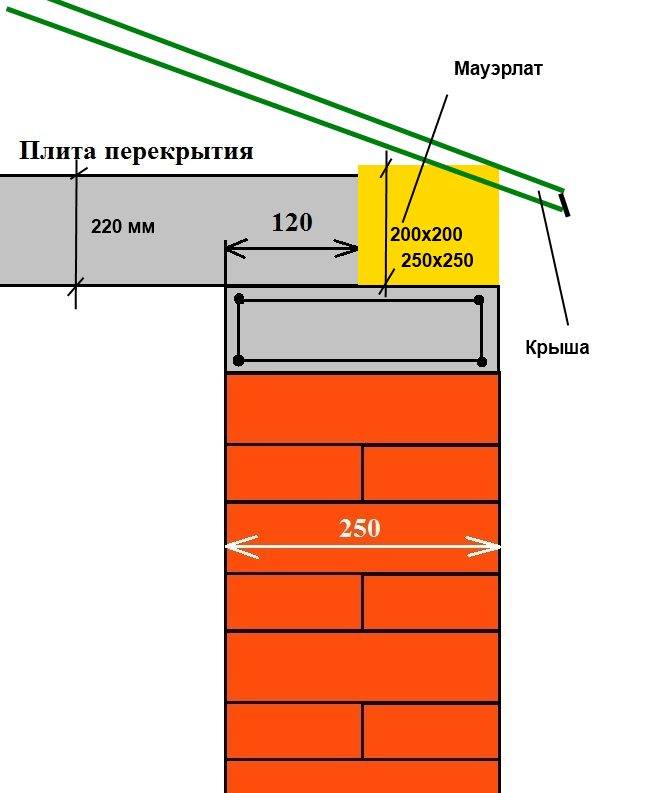

Схема армопояса под мауэрлат

Также стоит отметить, что монтировать арматурный каркас лучше на месте его заливки, так как в собранном виде он будет очень много весить.

Опалубка должна быть достаточно прочной, чтобы выдержать давление бетона

Особое внимание уделите выравниванию опалубки по всем плоскостям

Для армопояса рекомендуется применять густой бетон марки М300, с последующим уплотнением вибратором. Заливка должна производится непрерывно, за один раз.

Если профессионального инструмента для вибрации бетона у вас нету, можно использовать следующий метод: берете перфоратор и в режиме отбойника стукаете по арматуре, бетон уплотняется и пузырьки воздуха выходят.

Очень советуем посмотреть видеоролик от самостройщика Константина, который в данной серии занимается армопоясом, приятного просмотра.

Виды поясов

Пояс с армированием возводится на различных уровнях стен здания. Место расположения определяет вид армопояса и его функциональные особенности:

Кирпичный пояс применяется на всех уровнях стены, за исключением ростверка, — здесь предпочтительнее использовать монолит.
В цокольной части стены кирпич используется лишь при устройстве пояса по фундаментным железобетонным блокам. В этом варианте кирпичная кладка служит для выравнивания основания под единую отметку либо выполняет роль несъёмной опалубки под заливку монолитом.
Разгрузочный пояс под плиты перекрытия воспринимает их вес, обеспечивая жёсткость стеновой коробки здания в 2 – 3 этажа. Кирпич под облегчённые плиты перекрытия, – оптимальный вариант армопояса.
Кирпичный армопояс под мауэрлат обеспечивает сохранность стен при точечных нагрузках от балок кровельной системы. Брус мауэрлата, прикреплённый непосредственно к газобетонным стенам с помощью шпилек либо способом химического анкерования, — ненадёжная конструкция. Армопояс в этом случае служит опорой крыши с надёжной фиксацией анкерами, заложенными в кирпичной кладке.

Делаем армопояс на пеноблок – первая стадия работ

Что нужно для начала кипиша? В первую очередь – стена, поскольку без нее у нас плохо получиться рассмотреть армирование пояса сверху. Желательно ровная, чтобы и не «выступать» и не «заподлицо». Хотя разницы нет, можно армировать и после пьяного гастарбайтера, просто опалубку будет чуть сложнее выставить.

Из какого пенобетона сделать стену? Все просто: плотность ниже – постройка легче, плотность блока высокая – постройка тяжелее и выше. Для дома – D900, для курятника с легкой крышей – D600. Это условно, для примера. Допустим, стена из пенобетона у нас есть, последний ряд выровнен уже и есть 20-25 сантиметров для опалубки и будущего армопояса.

ЭТАП 1: армирование пеноблоков вертикальной арматурой. Здесь все по определению просто: надо нарезать арматуру М12 кусочками по 35 сантиметров и на 10 сантиметров углубить внутрь пеноблока. Вообще бородатые мастера говорят, что забивать штырьки нельзя при армировании пеноблоков, надо насверливать под них посадочные места. Мол они рассыпаться могут от вибраций. Но я как представил, что я буду раком с дрелью лазить по 4-метровой высоте час, сразу перехотелось. С помощью небольшого молотка решил вопрос за 10 минут.

ЭТАП 2: вязка продольной арматуры. С помощью «штырьков» мы вроде как связываем наш будущий армопояс со стеной. Лично я в этом смысла почти не вижу, поскольку зачем привязывать то, что и так ровно лежит сверху… Можно просто считать, что штырьки нужны для того, чтобы красиво и на одном уровне закрепить продольную арматуру. По сути она только и нужна при армировании стен из пеноблоков. Предотвращает разломы при вертикальной нагрузке (второй этаж) и горизонтальном давлении на армопояс (ну… вдруг в гараж сбоку врежется крупная ворона, например?).

ЭТАП 3: закладные на ворота. Если вы построили курятник – это не очень актуально. Если же гараж – надо учесть, что скоро вы захотите сделать ворота. Сразу вопрос: к чему прикрепить их? Учитываем основной минус пенобетона – материал по прочности чуть лучше пластилина. Правильно, крепить снова к армопоясу. Для этого надо в бетон сделать закладные: толстые металлические пластины с торцов. Их можно сразу приварить к опорам. Они будут на 50-60 см в бетоне и на 10 выступать снаружи. К ним привариться верхним краем опора ворот. А низ опоры, как в лучших традициях американских триллеров, закопаем в землю и обольем бетоном.

ЭТАП 4: армирование стен из пеноблоков с помощью поперечин. Существует мнение, что такие поперечные жердочки придают продольной арматуре максимальную прочность в одной плоскости. Правда это или нет – зачем выяснять? Дело нехитрое и простое, просто сделаем и будем верить в то, что разработчики СНиПов были в трезвом уме и памяти.

В принципе, мы уже рассмотрели, как сделать армопояс по пеноблоку. Процесс предельно простой. Арматуру сваривать не нужно. Она не должна держаться крепко и сваренные соединения – это минус, а не плюс! Просто легонько посадить на проволоку или и вовсе положить сверху, главное – чтобы бетоном не смыло при заливке. Можно использовать крючки для вязки арматуры, они существенно облегчают жизнь.

Варианты изготовления армопояса

Выполняя расчет армированного пояса, необходимо правильно выбрать наиболее подходящий вариант, которых существует несколько. В зависимости от того, армируется ли фундамент для дома, стены, перекрытия, подбирают идеальный вариант, обеспечивающий нужную прочность, стойкость, стоимость.

Использование готовых блоков

Самый простой, но далеко не бюджетный вариант – использование готовых U-образных блоков в формате лотка. Размеры лотков бывают разными, пропорционально растет и их цена. Таким образом укрепляют армопояс наружной стены из газобетона, но внутри по перегородкам все равно придется сооружать опалубку.

Чаще всего делают так: по краю внешней стены устанавливают готовые блоки толщиной 100 миллиметров, потом слой утеплителя в 50 миллиметров, каркас из арматуры и опалубку по внутренней стороне.

Таким образом удается создать прочную конструкцию: размер армопояса для газобетона получается достаточным (толщина армопояса на 150 миллиметров превышает толщину стены, высота равняется высоте самого блока).

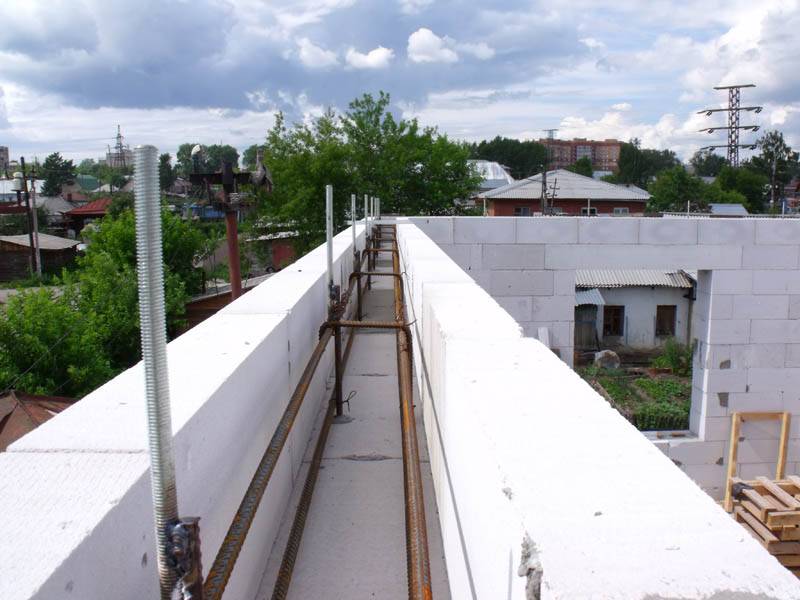

Использование доборных блоков

Доборные блоки также часто используются в устройстве армопояса для газобетона. В них есть специальные вырезы (выемки), в которые укладывается арматура, потом производится заливка бетонного раствора. Бетонные блоки обладают неодинаковой толщиной стенок, что нужно для обеспечения конструктивной прочности. Одна стенка имеет 10 миллиметров, вторая – 5.

Блоки монтируются стандартным способом на клей, размещают их строго по одной плоскости. Это самый быстрый и простой способ выполнения армопояса для газобетона.

Вариант с односторонним доборным блоком

Армированный пояс сооружается из односторонних доборных блоков, которые похожи на предыдущие по длине и высоте, но у них меньше толщина.

В таком случае выполняют монтаж из блочных материалов разной толщины с внутренней и внешней части стены на обычном клею. Между блоками появляется канавка, туда и прокладывают арматуру с последующей заливкой бетоном.

Применение двухсторонней опалубки

Перед тем, как сделать опалубку для армопояса по газобетону, нужно определиться с тем, будет она односторонней или двусторонней. Односторонний метод еще называют комбинированным, так как вместе с опалубкой используют доборные блоки толщиной 10 сантиметров, которые монтируются по наружному краю стандартным образом, с прокладкой утеплителя, а по внутренней стороне фиксируют опалубку. Основное преимущество данного метода – скрытый монтаж, который не видно снаружи, что облегчает внешнюю отделку.

Двухсторонняя опалубка для армопояса по газобетону не предполагает использования доборных блоков. Щиты опалубки монтируют по внутренней и наружной части сооружения. Вплотную к опалубочной конструкции укладывают экструдированный пенополистирол слоем толщиной 50 миллиметров. Далее монтируют арматуру и заливают армированный пояс.

Армирующий пояс под мауэрлат

Устройство армопояса в доме из газобетона может выполняться под мауэрлат.

Мауэрлат – это деревянное бревно или брус, который возможно использовать в качестве опоры для стропил, он связывает несущую стену со всей стропильной системой.

До заливки бетоном прокладывают проволоку сечением 6 миллиметров П-образной формы, вставляют под слой арматурных прутьев с шагом 1 метр.

Свободные концы оставляют достаточной длины для привязывания мауэрлата, крепят его резьбовыми шпильками сечением 12-14 миллиметров (для установки бурят отверстия по верхнему ряду блоков с шагом крепления шпилек). На шпильки накручивают шайбы, потом их устанавливают в подготовленные отверстия. Резьбу, находящуюся выше армопояса, оборачивают скотчем или бумагой, чтобы в процессе заливки не забить раствором. Желательно, чтобы длина шпилек на 50 миллиметров превышала толщину армопояса и мауэрлата.

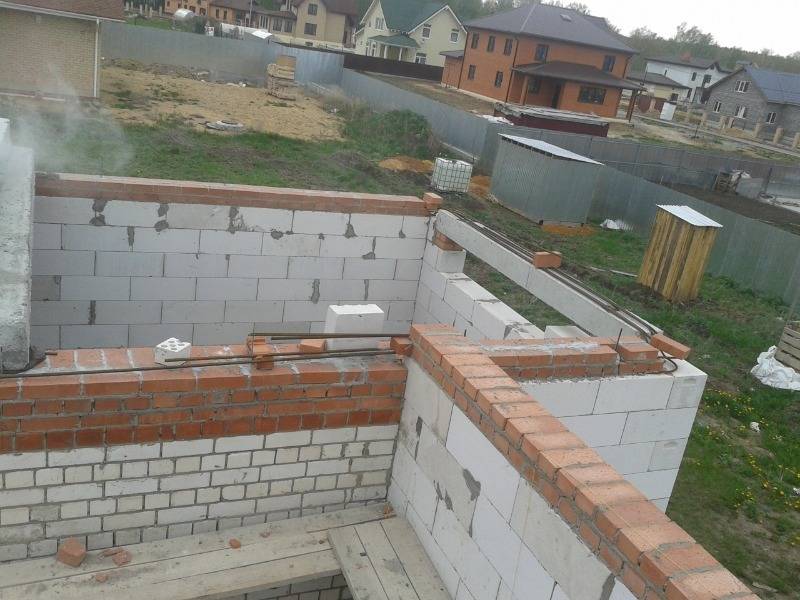

Часто выполняют армопояс из кирпича

на стены из газобетона, который представляет собой обыкновенную кладку, дополнительно усиленную арматурной сеткой. Обычно применяют для упрочнения хозяйственных построек и одноэтажных домов с односкатной крышей. В таком случае армирование осуществляют между рядами кирпичной кладки, используя кладочную сетку с величиной ячеек 50х50 миллиметров из прута сечения 4-5 миллиметров.

Сетку укладывают в каждый ряд, кирпич используют забутовочный полнотелый марки минимум М100. Актуален данный тип армопояса и для двухскатных крыш, так как благодаря ему удается изменить высоту стены, обложить стропила, кобылки и опорную доску.

Заливка бетоном

Завершает изготовление армопояса — заливка. Для этого понадобятся:

цемент;
песок;
щебень;
бетономешалка;
ёмкость для готового раствора.

Также возможно использование готового бетона. Необходимо рассчитать количество строительной смеси так, чтобы залить весь армопояс за 1 раз. В противном случае он не будет непрерывным и будет хуже выполнять свои функции. Не исключено, что в месте соединения он даст трещину при большой вертикальной нагрузке или при усадке грунта.

Готовую опалубку с арматурным каркасом заливают бетоном. По мере заполнения смесь нужно уплотнять методом штыкования, чтобы убрать воздушные пустоты. Раствор в опалубке обязательно выровнять. Желательно выставить армопояс по уровню.Деревянные щиты можно будет убрать через 3—5 дней. Это время необходимо для застывания бетона, после чего — армопояс готов.

Как изготовить армопояс самостоятельно

Земляные работы заключаются в удалении плодородного слоя грунта и укладки песчаной подушки под ленту фундамента.

Далее будет рассмотрена технология изготовления каждого из поясов по отдельности. Стоит начать с ростверка. Прежде всего нужно определиться с глубиной, на которую будет закладываться фундамент. Она будет зависеть от типа грунта на строительной площадке, глубины промерзания его в зимний период времени и глубины залегания грунтовых вод.

На глубину, которая была выбрана, выкапывается траншея по всему периметру дома. Чаще всего для этого используется экскаватор, потому как копать вручную может быть достаточно долго и трудно. Однако при использовании спецтехники все равно придется потрудиться, ровняя стенки и дно траншеи до уровня твердого грунта. На дне при этом не должно остаться следов от зубцов ковша экскаватора – поверхность обязательно должна быть твердой и ровной.

В выкопанную траншею необходимо засыпать песок, который будет формировать песчаную подушку. Высота слоя песка будет порядка 50-100 мм, при этом стоит знать, что не рекомендуется делать более толстый слой.

В случае, если есть необходимость засыпать песок слоем более, чем 100 мм, понадобится смешать его с щебнем. Такая потребность чаще всего возникает, если траншея имеет неровное дно. Его можно выровнять не только за счет песка, а и с помощью заливки бетона. Данный способ хоть и несколько дороже, зато более надежный. Экономия на основании дома не оправдает себя.

После того, как песок был засыпан, его нужно тщательно выровнять и утрамбовать. Для того чтобы достичь лучшего результата, можно полить песок водой, что будет способствовать трамбовке.

Поэтапная технология устройства

Опалубка из досок

Чтобы деревянная опалубка выдержала давление залитого в нее бетона, необходимо надежно ее закрепить.

Фундамент или стена одевается в опалубку из досок. Армированный монолитный пояс обычно устраивается высотой 30 см, а его ширина равна ширине кладки (с учетом расстояния для утеплителя, см. ниже). Доска нижней частью (высотой примерно 5 см) крепится к внешней и внутренней стороне стены саморезами. Обе части опалубки скрепляются поперечными шпильками. Горизонтальность верхней части опалубки контролируется водяным уровнем. Она должна быть строго горизонтальной. Смонтированная опалубка представляет собой своеобразный желоб над каркасом здания.

Армированный каркас

Из-за своего большого веса устройство арматурного каркаса производится непосредственно на стене. Обычно для зданий из легких блоков не используют тяжелых плит перекрытия, поэтому достаточно использовать два 12 мм прутка арматуры. Из них посредством крепления специальной проволокой для вязки арматуры выполняются шаги лесенки с поперечинами приблизительно через полметра. В углах здания необходимо укрепить «лесенку», приварив специальные уголки. Так же собирается каркас и под фундамент.

Следует учитывать, что расстояние от края опалубки до прутьев каркаса должно быть по 50 мм с каждой стороны. То есть ширина каркаса должна быть на 100 мм меньше ширины стены.

Схема устройства армопояса.

Для более тяжелых плит перекрытия используется четыре прутка арматуры, сваренных в форме четырехугольника. Такая конструкция используется для армопояса под фундамент. При устройстве такого каркаса также необходимо учитывать размеры, которые следует отступить от стены.

Снизу каркас также необходимо поднять от стены на 50 мм. Сделать это можно, подложив под конструкцию арматуры кусочки бруса, кирпича или любого подручного материала.

Существуют рекомендации опытных строителей по забивке в верхний ряд кладки через определенные расстояния гвоздей или кусков арматуры, чтобы дополнительно «связать» фундамент и армопояс. Необходимость этой работы остается на усмотрение хозяина дома.

Заливка монолитного пояса

Заливается монолитный армированный пояс цементно-песчаным раствором 1:3 с добавлением щебня. То есть на 1 часть цемента 3 части просеянного песка. При постоянном перемешивании добавляем воду, проверяя смесь на текучесть. Она не должна быть слишком жидкой, чтобы не вытекала из опалубки. Производим непрерывную заливку, постоянно «штыкуя» бетон для уплотнения и для предотвращения образования пустот.

При приготовлении раствор для бетонирования армопояса следует использовать цемент марки М-400.

Для обеспечения непрерывности пояса в случае возникновения необходимости остановки работы придется сделать перекладину, только вертикально останавливающую процесс. Использовать можно кирпич или блок. При возобновлении работ перемычку убрать и продолжить работу, обильно пролив водой место стыка.

Назначение и функции ↑

Подобное армирование является достаточно важным этапом в процессе возведения здания. Для начала, разберем для чего нужна установка армированного пояса.

На строение воздействуют различные усилия:

вертикальное, создаваемое весом кровли, а также внешними воздействиями типа снега, ветра и другими;
при опирании стропил на стену возникает распорное усилие, в результате которого стены здания стремятся раздвинуться. При этом распорная нагрузка растет по мере увеличения усилий на кровлю.

Для некоторых современных стройматериалов точечная нагрузка вполне может оказаться разрушительной. Поэтому для них, в частности, керамзитобетонных стен, армопояс под мауэрлат – крайняя необходимость. Таким образом, вопрос, нужен ли армопояс под мауэрлат на стенах из подобных материалов, имеет однозначный ответ.

На заметку

В тех редких случаях, если выполнить армирование невозможно, крепление мауэрлата к керамзитоблокам, пеноблоку без армопояса выполняют посредством химических анкеров.

Действительно,

в процессе сверления отверстий под шпильки ячеистые блоки могут под воздействием точечной нагрузки потрескаться либо лопнуть;
распорное усилие от висячих стропил создает разную нагрузку с различных сторон, в результате чего блоки могут начать разъезжаться, а крыша, как и стены – деформироваться;
если стропила расположить непосредственно на газобетон, то даже небольшое отклонение уровня кровли от расчетного приводит к возникновению точечной нагрузки с возможными последствиями для пеноблоков. Укладка мауэрлата на армопояс предупредит возникающие при строительстве осложнения.

Что же касается стен из кирпича, то они имеют превосходную механическую прочность. Для устройства мурлата в этом случае вполне достаточно использовать анкеры или закладные элементы. Тем не менее в регионах с сейсмической активностью при строительстве домов рекомендуется устанавливать армопояс под мауэрлат из кирпича.

Армированный пояс на практике выполняет следующие функции:

Не допускает деформации стен при подвижках почвы либо в случае их неравномерной усадки, сохраняя тем самым строгую геометрию строения.
Позволяет выровнять конструкцию стен по горизонтальной плоскости, исправить погрешности при кладке.
Придает дополнительную жесткость.
Равномерно распределяют любую возникшую нагрузку несущих стен.
Благодаря механической прочности, он допускает надежное крепление всех важных конструкций, включая мауэрлат.

Нужен ли армопояс под монолитное перекрытие в доме из газобетона?

В соответствии с правилами СП 15.13330.2012 армопояс в обязательном порядке выполняется при использовании для кладки блоков из ячеистого бетона. Газобетон – это разновидность ячеистого бетона, значит, армирующий пояс в газоблоковом доме нужен.

Функции армопояса:

укрепление несущих стен из газоблока;
равномерное распределение нагрузки ;
снижение риска появления трещин в кладке;
устранение точечных нагрузок, губительных для газобетона;
обеспечение равномерной усадки на нестабильных грунтах;
обеспечение сейсмоустойчивости.

В некоторых случаях монолитный пояс по газобетону под перекрытия дополнительно способствует выравниванию кладки в горизонтальной плоскости. Например, если одна стена просела или по каким-либо причинам получилась ниже других стен, то армирующий пояс поможет выровнять конструкции по высоте.

Общие сведения

Возведение стен должно быть осуществлено на надежном фундаменте.
При рабочем процессе следует регулярно проверять ровность конструкции.
По общему периметру постройки следует укрепить стены армированным поясом, который сделан из железобетона.

При проведении работ строительного характера с нарушением технологических правил может начаться растрескивание блоков из-за большого давления кровли.

Для того чтобы обеспечивать функциональный армопояс, его структура обязательно должна соответствовать следующим характеристикам:

Быть в кольцевом стиле.
Быть непрерывной.
Быть замкнутой.

Основными компонентами армопояса является бетонная смесь, каркас из арматуры и блоки (или опалубка). Предназначение конструкции заключается в:

Защите стен и основания здания от трещин.
Распределении нагрузки от кровли и дополнительных этажей на стены, придание им прочности.
Увеличении жесткости здания.

Размеры

Размеры армпопояса из кирпича будут зависеть от конструктивных особенностей материала, к которому будет производиться крепление. Стены бывает наружной и внутренней.

Для отдельных категорий строители рассматривают определенные требования, которые относятся к размерам сооружения.

Внутренняя конструкция обязательно должна быть укреплена армопоясом, который имеет такие показатели значения ширины, которые соответствуют толщине стены.
Если речь идет об укреплении дома с наружной стороны, ширина пояса обязательно должна соответствовать ширине стены без учета опалубки и утеплителя.
Минимальная величина высоты сооружения должна быть 15 см, и этот показатель не может быть больше, чем ширина стены.

Варианты изготовления

Установить армопояс для стен, которые построены из газобетона, вполне возможно, и для этого есть несколько способов:

При использовании деревянной опалубки.
При использовании доборных блоков.

Разгрузочный пояс не прокладывается, если:

У вас цельная железобетонная конструкция.
У вас деревянные перекрытия и они опираются на блоки.

Если же вы будете использовать деревянные перекрытия, будет достаточно заливать под балки бетонные площадки с толщиной в 5 см, которые будут играть опорную роль, чтобы надежно защищать строительные блоки от продавливаний. В железобетонных конструкциях попросту нет смысла делать дополнительную защиту, так как существующая нагрузка и так будет равномерно распределена.

Для чего нужен армопояс и где он устанавливается

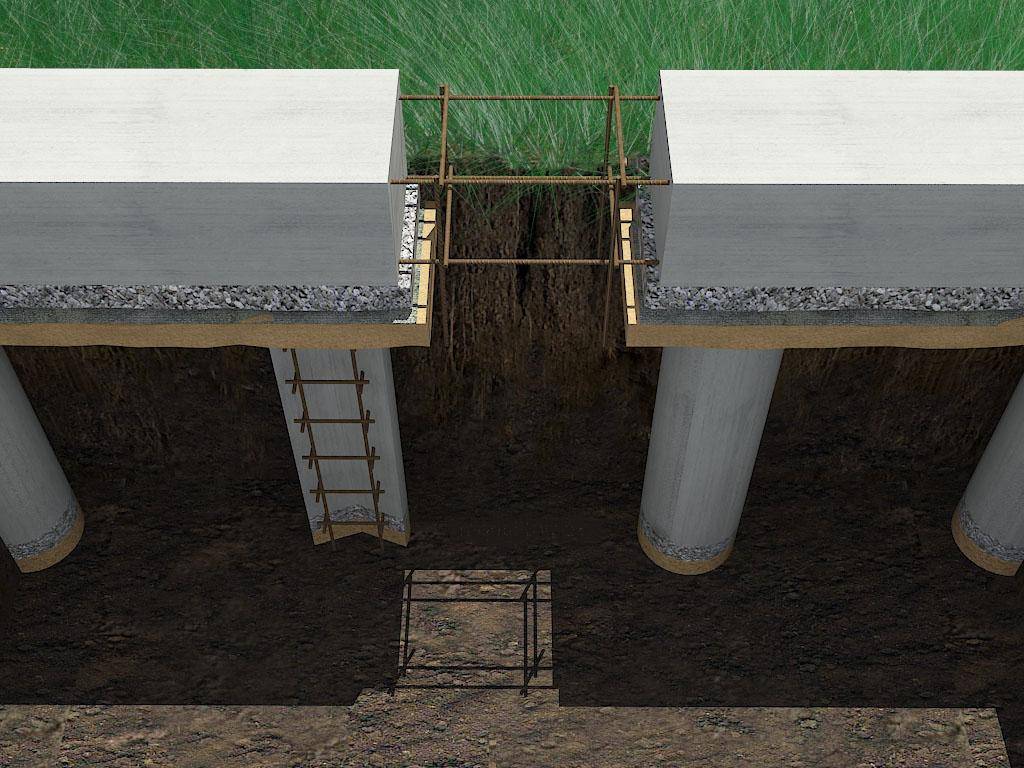

Ростверк – верхняя часть свайного фундамента, распределяющая нагрузку на несущие элементы здания.

Прежде всего нужно разобраться, что такое армированный пояс и для чего его нужно делать. Армированным поясом является слой железобетона, который располагается вдоль всех внешних стен постройки полностью по всему периметру. Его задача заключается в повышении прочности несущих внешних стен из газобетона или кирпича и сохранении целостности в процессе проседания грунта. Во время строительства следует использовать несколько подобных поясов.

Первый армированный пояс также называется ростверк. В процессе его изготовления необходимо бетон залить в траншею, которая была выкопана под

Армопояс повышает сопротивление стен деформирующим нагрузкам: ветру, неравномерных усадки конструкции и осадки почвы, перепадов температуры.

Второй армопояс необходимо укладывать по всему периметру постройки сверху фундаментальных блоков высотой 0,2-0,4 м. Он будет распределять нагрузку от всего дома на фундамент. В случае, если первый пояс был установлен правильно, второй можно не укреплять. Для армирования его может быть достаточно взять армирующую сетку из прутьев, которая имеет диаметр 10-12 мм. Второй пояс рекомендуется применять практически в любом процессе строительства, однако есть особые случаи, когда можно обойтись и без него.

Третий армопояс следует укладывать поверх кладки из кирпича под междуэтажные плиты перекрытия. Данный пояс будет выполнять несколько функций. Прежде всего он стягивает стенки, при этом не позволяя им расходиться и защищая от появления трещин. Помимо того, он будет распределять нагрузку на стены от плит перекрытия. Также он распределяет и воспринимает нагрузку над дверными и оконными проемами, предоставляя возможность использовать простые перемычки вместо усиленных балок.

Четвертый армопояс устанавливается под плитами перекрытия на втором этаже. Он будет выполнять такие же функции, что и третий. По периметрам он не отличается от него тоже.

Армопояс из кирпича – технология изготовления: Инструкции
