Антенна для телевизора на дачу своими руками: комнатная или уличная? Инструкция

Как работает цифровая антенна для телевизора: объясняю просто

Перед тем как заняться сборкой любой из четырех моделей приемных антенн следует хорошо понять те процессы, которые в них должны протекать.

Электромагнитные волны распространяются во все стороны горизонта от генератора передатчика электрических сигналов, установленного на телебашне.

Они обладают достаточной мощностью для своей зоны покрытия, но с увеличением расстояния их сигнал ослабевает. На его величине также сказывается рельеф местности, различные электрические и магнитные препятствия, состояние атмосферы.

В вибраторе, сориентированном перпендикулярно движению электромагнитной волны, по законам индукции наводится напряжение. Положительная и отрицательная полуволна гармоники создают свой знак.

Напряжение достигает свое максимальное значение — амплитуду в точках времени, соответствующей ¼ и ¾ периода или 90 и 270 градусов от синусоиды напряженности электромагнитной волны.

Любую форму и размеры активных вибраторов создают для наиболее эффективного наведения напряжения с минимальными потерями энергии. Учет положения этих точек рассчитывают по длине волны или частоте гармоники.

Напряжение, замкнутое на внутреннее сопротивление телевизионного приемника, вырабатывает в созданном контуре электрический ток. Его форма и направление изменяются и пропорционально повторяют сигналы передатчика на активной нагрузке.

За счет использования различных видов цифровой модуляции на стороне передатчика происходит прием и обработка сигналов информации внутри схемы телевизионного приемника.

Более глубоко рассматривать вопрос, как работает цифровая антенна для телевизора при ее создании, дальше не стану.

Какие технические характеристики антенны определяют качество приема ТВ сигнала

Антенну относят к обратимым устройствам потому, что она одинаково работает на стороне передатчика и приемника. При анализе характеристик используют ее включение в качестве генератора.

Для эффективного приема цифрового сигнала необходимо учесть, что на стороне генератора излучатель электромагнитных волн можно расположить под любым углом к горизонту, но, законодательно принято только два направления: горизонтальное и вертикальное.

Наша задача — повторить эту ориентацию для собственного телевизора.

Направление поляризации и другие данные передачи цифровых сигналов можно узнать на сайте оператора через поисковую систему.

Заходим на сайт, выбираем необходимые сведения.

Нас, в первую очередь, должны интересовать 3 характеристики:

• номер канала и его частота, для которой будем создавать антенну по строгим размерам;
• радиус зоны обслуживания передатчика, влияющий на качество сигнала и выбор конструкции вибраторов;
• направление поляризации.

Дальность расположения телевизора от передающей телебашни сильно влияет на конструкцию антенны.

Чем выше установлена антенна, тем лучше будет качество принимаемого сигнала, но длина кабеля может его значительно ослабить. В этом плане жители верхних этажей многоэтажных зданий имеют значительное преимущество перед соседями снизу.

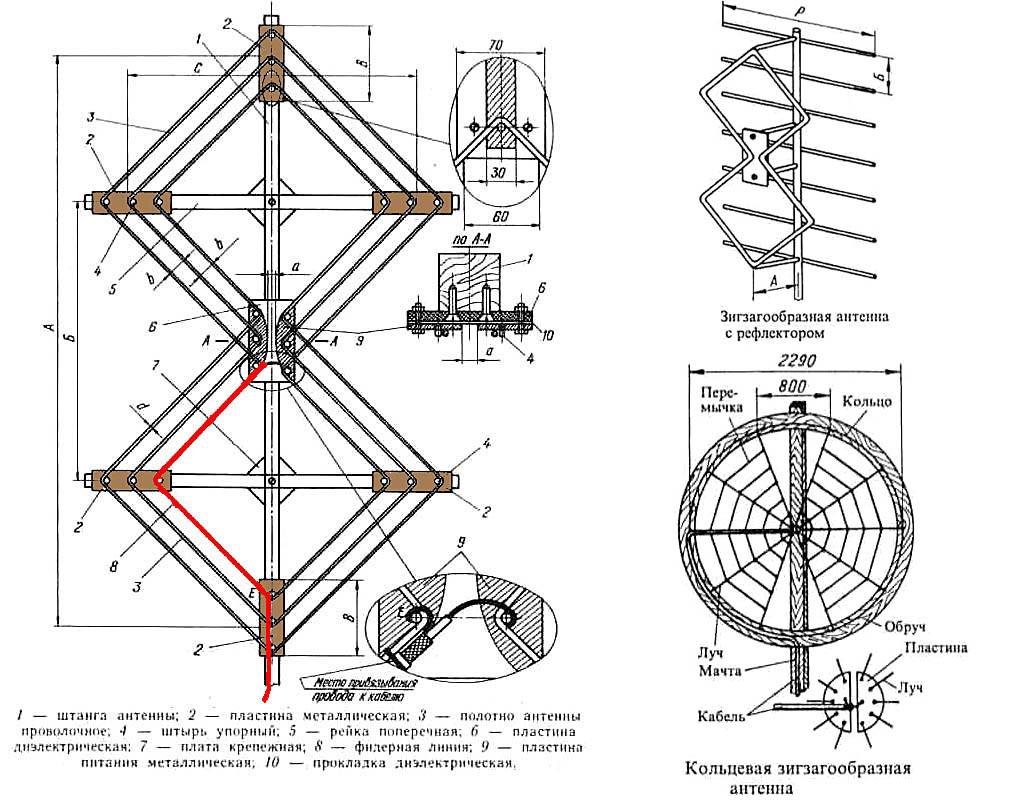

Для зоны уверенного приема я испытал самые простые модели Харченко и петлевые сборки из коаксиального кабеля и провода, обладающие широким спектром частот приема.

На большие расстояния лучше собирать волновой канал или логопериодическую схему. Из простых конструкций хорошо себя зарекомендовала антенна Туркина, доработанная Поляковым.

Для примера, в моей местности удаление от телебашни составило 25 км, что входит в зону уверенного приема, а частота сигнала — 626 МГц вертикальной поляризации.

Длину электромагнитной волны рассчитываю через скорость света по частоте: λ=300/626=0,48 метра. Полуволна составит 24 см, а четверть — 12.

Под эти характеристики я делал 4 тестовые антенны для цифрового телевидения своими руками, которые описываю ниже.

Процесс изготовления

Первоначально необходимо изготовить такие квадраты, а также соответствующие перемычки для них. Если условия и материал позволяет, можно из цельного стального прутика выгнуть своеобразный зигзаг, формирующий 3 квадрата разной величины.

Далее необходимо спаять стыки, врасщеп необходимо впаять антенный кабель. Расщепом называется место соединения концов проволоки

Сама конструкция позволяет изготавливать ее цельной, если использовать довольно длинный моток проволоки. Понадобится спаивать только соединение кабеля, а также стыков. При необходимости, к такой антенне можно подключить усилитель.

Лучшие антенны для дачи с усилителем

Антенны с встроенным усилителем сигнала подойдут для жителей населенных пунктов, находящихся далеко от телевизионных вышек и закрытых высокими постройками. Мы изучили рынок моделей такого типа и выбрали 4 варианта с лучшей дальностью приема.

Locus L025.62

Активная уличная модель для просмотра ТВ на даче. Ее назначение – прием до 60 каналов в зонах слабого покрытия. Благодаря встроенному широкополосному электронному усилителю модель улавливает сигнал от вышки, находящейся на расстоянии до 140 км от нее.

Все детали из алюминиевого профиля оцинкованы для защиты оборудования от коррозии. Небольшой вес – всего 2,9 кг – обеспечивает легкую самостоятельную установку. А длина антенны – 145 см, благодаря чему она влезает в любую машину и не создает проблем при перевозке. Питаться модель может от комплектного 12-вольтного инжектора или от телевизионной приставки напрямую.

Плюсы:

• Широкий диапазон частот – от 48,5 до 790 МГц;
• Простота сборки;
• Блок питания с сепаратором в комплекте.

Минусы:

Ненадежная упаковка полиэтиленовыми пакетами.

GAL «Супер-Дачник»

Одна из самых надежных уличных антенн для дачи с усилителем. В отличие от большинства других моделей GAL «Супер-Дачник» способен принимать и аналоговые, и цифровые сигналы. Поддерживаемые частотные диапазоны – VHF, FM, UHF, DVB-T/T2.

Устройство компактно, выполнено из стали и защищено порошковым полимерным покрытием. Благодаря усилителю уровень сигнала достигает 36 дБ. В комплекте идет адаптер питания, ТВ усилитель, кабель длиной 6 метров, крепежи для разного типа установки, фурнитура и вся требуемая документация.

Плюсы:

• Простая сборка и установка;
• Не боится перепадов температуры и повышенной влажности;
• Надежная картонная упаковка;
• Диапазон приема от 174 до 862 МГц.

Минусы:

Устанавливать модель в одиночку крайне неудобно.

Всеволновую модель GAL «Супер-Дачник» можно купить прямо по дороге на дачу, поскольку она продается не только в специализированных магазинах, но и в обычных гипермаркетах.

РЭМО BAS X11102-5V MAXI

РЭМО BAS X11102-5V MAXI входит в ТОП лучших ТВ антенн для дачи с усилителем и подходит для установки в отдаленных от телецентра районах. Модель улавливает каналы от 21-го до 69-го на расстоянии до 120 километров даже в условиях засоренных помехами зон приема. Высокая дальность приема обеспечивается, в том числе и увеличенными размерами оборудования (236 на 56 на 57 см), поэтому устанавливать его лучше вдвоем или втроем Каркас сделан из облегченного и долговечного алюминия. Коэффициент усиления – 38 дБ.

Плюсы:

• В конструкцию встроены анти-LTE и анти-GSM фильтры;
• Питание от приставки или USB-порта;
• Простота сборки;
• Совместимость практически со всеми моделями телевизоров.

Минусы:

• Большой размер;
• Кабель не идет в комплекте.

Cadena AV-9018BO

Самая устойчивая к погодным условиям наружная антенна с встроенным усилителем. Компактный приемник установлен во влагозащищенный корпус из ударопрочного пластика. Он имеет стойкое покрытие, защищающее оборудование от уф-лучей и не позволяющее материалу выгорать. Установить оборудование можно как на стену с помощью комплектных крепежей, так и на мачту.

Модель принимает цифровой сигнал различных стандартов. Всенаправленность антенны упрощает процесс долгой настройки и поворачивания оборудования из стороны в сторону для поиска сильного сигнала. Cadena AV-9018BO обеспечивает хороший прием при любом расположении.

Плюсы:

• Надежная упаковка из плотного картона;
• Шум усилителя – не более 3 дБ;
• Стильный внешний вид.

Минусы:

Питание возможно только от сетевого адаптера.

Для модели нужно подготовить розетку. Подключить питание напрямую от приставки или телевизионного порта не получится.

Антенна для цифрового ТВ своими руками

Изготовление антенны для цифрового телевидения своими руками не потребует от вас каких-либо редких материалов. Некоторые варианты делаются очень просто и не требуют особого навыка, над другими же придётся повозиться.

Простые ТВ-антенны своими руками

Начнём с простых антенн, которые может собрать каждый. Разумеется, их эффективность будет ниже, чем у более сложных сборок. Но зато они обойдутся дешевле.

Прежде необходимо установить нужную длину кабеля. Для этого узнайте частоту вещания, которое вы хотите уловить при помощи антенны, а потом разделите 7500 на это число. В результате вы получите длину антенны и сможете приступить к её производству:

Антенна из банок может быть более эффективна, чем обычная самодельная антенна. Она сможет охватывать больший диапазон волн и улавливать больше каналов. Для её изготовления понадобится:

• телевизионный кабель, как и в предыдущей инструкции, – он будет служить основой для антенны;
• вешалка – она поможет усилить сигнал;
• пара жестяных банок;
• паяльник – он будет необходим для сбора всей конструкции;
• изолента (или скотч), а также два самореза – понадобятся для закрепления частей антенны.

Когда вы соберёте всё необходимое, можно переходить непосредственно к процессу сборки антенны:

Сделать простую антенну из жестяных банок можно и другим способом. Лучше всего использовать вытянутые банки из-под пива:

Сложные ТВ-антенны своими руками

Сложные антенны требуют понимания конструкции и технических навыков. При этом сам процесс их сборки может быть не сложнее, чем указанный до этого.

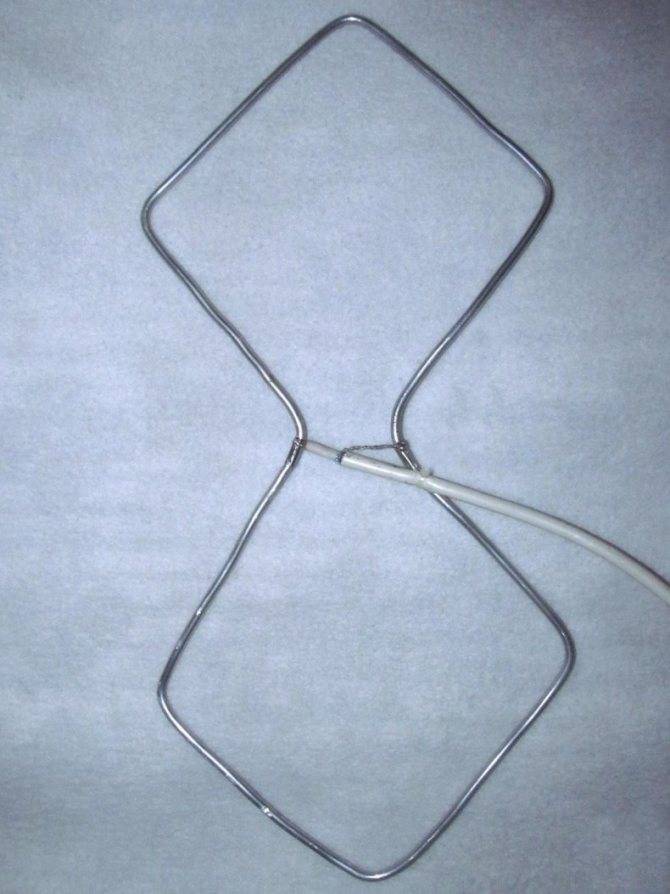

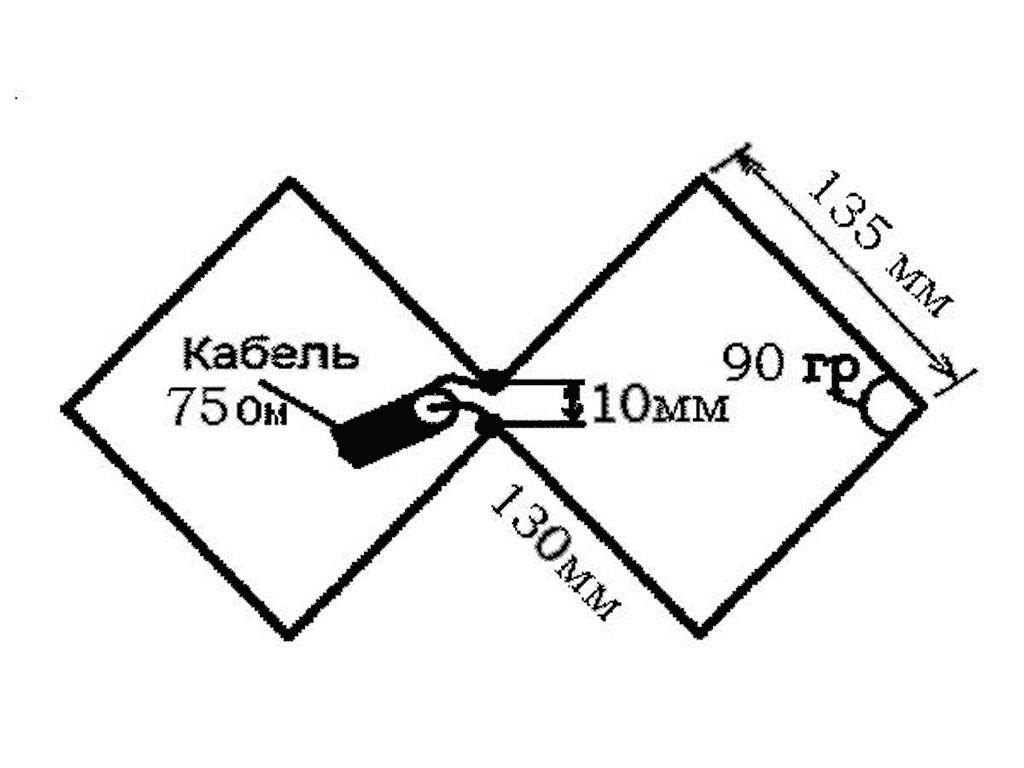

Антенна в виде двух ромбов, закреплённых вместе в виде восьмёрки, знакома всем радиолюбителям. При её сборке вы имеете больше свободы, чем в предыдущих вариантах: можете сами подобрать материал, продумать, как усилить сигнал, и прочее. Общие рекомендации по сборке такой антенны следующие:

1. Выберите материал. Оптимальным будет медная или алюминиевая проволока, хотя в целом подойдут любые трубки, полосы или уголки из этих материалов. Проволока является самым удачным выбором лишь из-за простоты придания ей необходимой формы.
2. Придайте материалу форму. Между двумя ромбами, которые составляют восьмёрку, должно быть расстояние около двух сантиметров. Части проволоки можно соединить при помощи обычных пассатижей, приложив усилия.

   Промежуток между частями антенны должен составлять два сантиметра

3. Подготовьте кабель. Действовать надо, как и в предыдущих инструкциях. Зачистите один из концов кабеля, убрав фольгу. Прикрепите штекер для подключения кабеля к телевизору.
4. Прикрепите кабель при помощи паяльника к центру конструкции так, чтобы зачищенная часть касалась обоих ромбов. При этом нет нужды закреплять провод вдоль всей восьмёрки, это лишь ухудшит качество сигнала. Будьте осторожны при использовании паяльника, чтобы не навредить себе.


   Позади антенны вы можете установить отражатель

5. Защитите кабель от плохой погоды и ветра. Для этого используйте обычную изоленту, а место пайки покройте герметиком. Перед этим лучше проверить качество сигнала, чтобы при необходимости скорректировать конструкцию.

Другие конструкции антенн

Имеется немало сложных антенн, которые можно сделать своими руками. Отличаются они в основном конструкцией самого корпуса антенны, которая создаётся с целью максимально сфокусировать сигнал. Имеются, например, такие варианты:

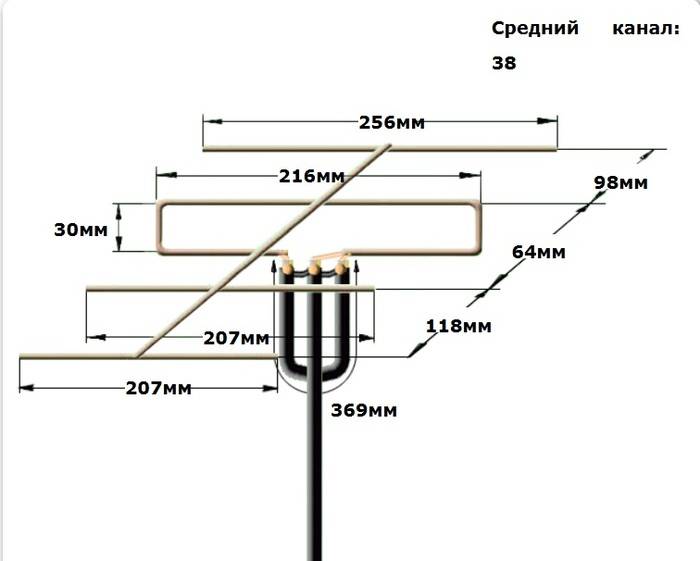

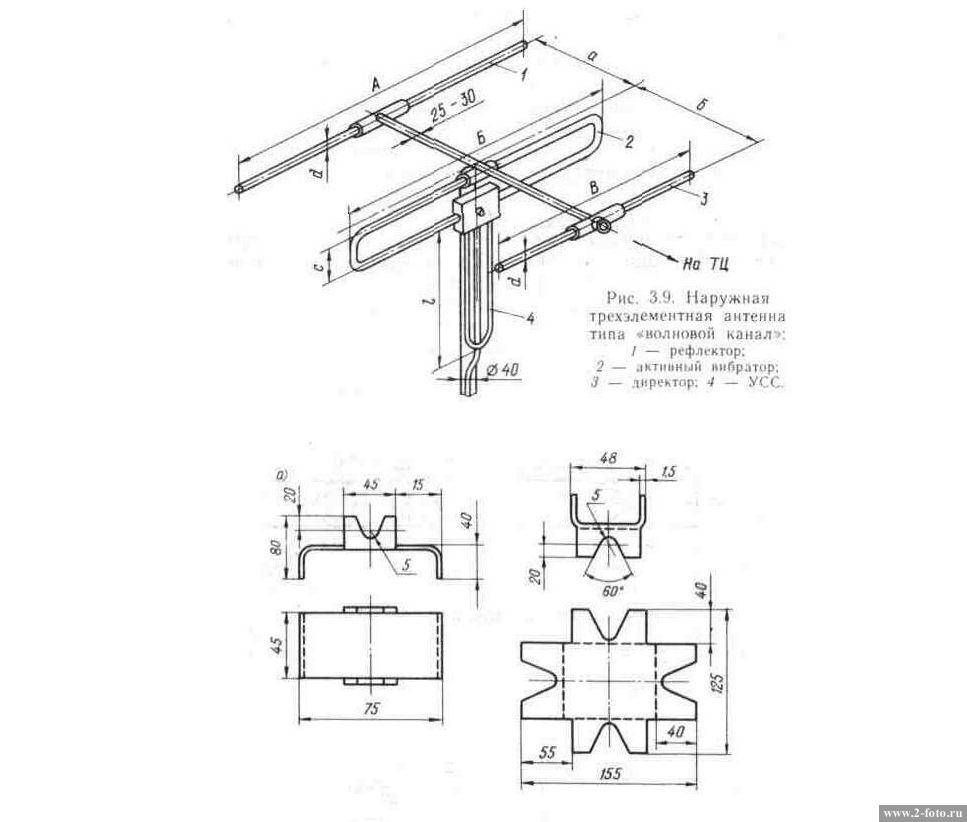

• антенна типа волновой канал. Популярная ещё с советских времён антенна, состоящая из множества элементов (от трёх и выше). Такая конструкция не слишком эффективна для приёма цифрового телевидения: количество элементов для его приёма должно достигать десятка, так что лучше рассмотреть другие виды антенн;

  Антенна, сделанная по принципу волнового канала, не слишком эффективна для приёма цифрового сигнала

• антенна типа квадрат. Антенна, которая состоит из нескольких квадратов. Уже при использовании двух вы сможете поймать цифровой сигнал на небольшом расстоянии. Если же изготовить антенну из трёх квадратов, то сигнал будет ловиться значительно лучше. Наибольшую эффективность на приём сигнала оказывают верхние и нижние части антенны;

  Антенна типа квадрат способна уловить сигнал на небольшом расстоянии

• антенна из шести колец. Узкополосная антенна, которую можно изготовить из медной проволоки. Она известна как антенна Туркина. Антенна не слишком хорошо справляется с отсеиванием помех, но может быть эффективна для захвата одного направленного сигнала даже на большом расстоянии.

  Антенна из колец может поймать и усилить направленный сигнал

Расположение и подключение

Когда произведены теоретические расчеты, осталось спланировать будущую конструкцию для сборки своими руками.

К планировке можно отнести два вопроса:

• расположение
• подключение.

Эти факторы взаимосвязаны и конфликтуют между собой:

• Можно изготовить домашнюю или уличную антенну своими руками. Последняя может быть простым однонаправленным приемником для телевидения, которому не мешают ослабляющие сигнал преграды (стены дома, иные строения). Также уличную цифровую антенну можно установить на крыше, что значительно улучшит качество принимаемого сигнала. Она должна быть направлена на ретранслятор цифрового телевидения.

• Для установки на улице, и тем более на крыше, требуется протяженный кабель. Он вызывает естественное рассеивание сигнала (шумность) и чем больше его длина, тем более слабый уровень сигнала доходит до телевизора.

Чтобы сделать антенну для цифрового телевидения своими руками, которая будет эффективно работать, потребуется искать компромисс между этими факторами.

В районе плотной застройки или малонаселенных районах с большим расстоянием от ретранслятора телевидения цифровую антенну придется выносить на улицу. В остальных случаях эффективно работает и комнатный приемник.

Совет! Нет четкого правила по выбору места размещения, каждый случай уникален. Лучший показатель надежной установки — соседние дома. Если наблюдается много уличных устройств для приема телевидения — ее же и изготавливать. В районе сверхплотной застройки нужно глянуть на крыши многоэтажных домов.

Небольшое число приемников еще ни на что не указывает (иногда для большей уверенности жильцы устанавливают их даже в условиях хорошего приема комнатными устройствами). Только если антенн много, и среди них есть коллективные, потребуется установка на крыше.

Антенна в виде восьмерки

Еще один вариант простейшего прибора для приема телевизионного сигнала — антенна-восьмерка. Представленные фото антенны дают представление о том, почему было выбрано такое название.

В качестве подручных материалов выступают: коробка из плотного картона, специальный кабель, наконечник для подсоединения к телевизору, паяльник, изолента, фольга, клей, режущие инструменты.

Процесс изготовления представляет собой несколько этапов:

1. Оклеить днище короба фольгой, чтобы она служила отражателем сигнала.
2. Закрыть коробку и прикрепить на крышке кабель, завернутый в восьмерку.
3. Из средней части восьмерки вывести два конца для подключения изделия.
4. Один конец проводящего кабеля подсоединить к телевизору при помощи разъема, второй провести от экрана к центральной жиле.
5. Присоединить концы кабеля к выведенным концам восьмерки.

Антенна в форме восьмерки готова к работе. Она может давать качественный цифровой сигнал, не уступающий спутниковому.

Как правильно выбрать антенну для дачи

Загородные дома и дачи расположены на разном расстоянии от станций трансляции цифрового телевидения. Счастливчики, для которых показатель отдаления находится в пределах 10 км, не нуждаются в советах. Им достаточно установить простейшую комнатную антенну, с усилителем или без, после чего наслаждаться качественной картинкой на всех каналах.

Пользователи, у которых дача находится на расстоянии от 15 до 100 км (и дальше) нуждаются в более продвинутых технических средствах. Им понадобится направленная антенна, которая способна не только точно нацелиться на источник передачи, но и нейтрализовать боковые наводки. Это как отражения основного сигнала, так и помехи от мобильной связи.

Цифровые ТВ-антенны для загородного дома — это достаточно широкий ассортимент товаров на современном рынке

Чтобы сразу купить удачную модель, с большим радиусом действия или рассчитанную на минимальное обслуживание, достаточно обратить внимание на ключевые особенности того или иного решения

Пассивная антенна

Направленная пассивная антенна весьма удобна.

1. Устройство не требует никакого обслуживания. При лужении концов кабеля, правильной коммутации, однажды настроенная и жестко закрепленная антенна не нуждается во вмешательстве владельца.
2. Не нужно подводить кабель питания к усилителю. Это не только освобождает от необходимости искать розетку, но и резко повышает электробезопасность общего решения антенного блока.
3. Можно организовать как угодно сложную грозовую защиту.

Важно! Пассивные направленные антенны с большим радиусом действия предлагают достаточно серьезные возможности. Мощная модель увидит передатчик с расстояния до 30 км и больше

При этом ее легко монтировать и настраивать.

Активные антенны

Антенна с усилителем — довольно популярное решение в глазах среднестатистического пользователя.

1. Устройство выдает хороший уровень сигнала.
2. Наличие усилителя несколько компенсирует погрешности настройки. Даже при неточном прицеливании, выходного сигнала может быть вполне достаточно для работы аппаратуры.
3. Можно купить антенну, усилитель которой питается от USB порта телевизора или приставки.
4. Дальность действия моделей с усилителем гораздо больше пассивных антенн.

У активной антенны есть ряд недостатков: необходимо организовывать сложную грозозащиту, усилитель подвержен броскам влажности и температуры. Его защитный кожух разрушается под действием ультрафиолета, атакуется птицами. Поэтому при очередном визите на дачу владелец активной антенны может обнаружить, что она не работает. Однако устройства с усилителем незаменимы при дальнем приеме.

Советы по выбору

Стоит понимать, что большинство предлагаемых для дачи антенн — направленные. Даже если устройство выполнено в круглом или почти цилиндрическом корпусе. Поэтому пренебрегать точной настройкой положения, отслеживая уровень сигнала по индикаторам приставки или телевизора — не стоит. Выбор антенны для цифрового ТВ на дачу следует делать, ориентируясь на следующие положения.

1. В условиях одноэтажной застройки, без значительных отклонений высот на рельефе между передающей станцией и дачей — выбирают ненаправленные корпусные антенны активного типа, обеспечивающие дальность приема до 55 км.
2. Если дача находится в окружении высокого сада, в низине, рекомендуется использовать направленную корпусную антенну с усилителем. Такие устройства обычно оснащаются хорошими фильтрами, обеспечивая выделение самой сильной составляющей сигнала в точке установки.
3. В условиях малоэтажной застройки при установке антенны на высокой мачте хорошие результаты показывают остронаправленные модели. Это может быть пассивная антенна для дальности приема в пределах 20-30 км. Или активная, если станция находится дальше.

При необходимости дальнего приема вариант только один: пользователю нужна остронаправленная антенна с большим радиусом действия, устройство активного типа. При этом для ее установки потребуется соорудить прочную высокую мачту. Модель, работающая на расстоянии до 100 км или дальше, представляет собой достаточно габаритное и зачастую тяжелое изделие.

Материалы и расчёт

Как и из каких предметов и материалов можно сделать антенну в домашних условиях? Давайте рассмотрим ТОП-5 самых интересных вариантов:

• Мощная антенна из коаксиального кабеля;
• Всеволновая антенна из проволоки;
• «Бабочка»;
• «Восьмёрка» или зигзаг;
• Антенна из пивных банок.

Трубка, прут или проволочная нить из меди или алюминия – это отличные материалы для изготовления антенны. Они податливы, хорошо гнутся и отлично держат форму. Можно использовать любые токопроводящие металлические изделия: провода, уголки, прутья, полоски и т.д.

Коаксиальный кабель имеет те же свойства, что и медный, но стоит значительно дешевле, а, кроме того, коаксиал ещё и механически прочен, что немаловажно именно для антенной конструкции. Чтобы сэкономить, можно воспользоваться кусками провода, которые имеются в вашем домашнем хозяйстве или купить в магазине в отделе неликвида

Прежде всего, давайте определимся с размером антенны. Длина антенного кабеля (L) рассчитывается в зависимости от частоты вещания. Для расчёта нам понадобится два значения:

• Скорость прохождения волны в вакууме ≈ 300 миллионов м/с;
• F – частота приёма (частоты цифрового телесигнала лежат, как правило, в диапазоне 500-800 МГц).

Если параметр частоты берём в МГц, то искомое значение длины волны будет в метрах. Расчётный параметр скорости света – 300. Рассчитать длину волны в кабеле можно по простой формуле:

L = 300/F

Пример расчёта: пусть цифровое вещание ведётся на средней частоте 610,5 МГц. Тогда средняя длина волны = 300/610,5 = 0,491 м. Именно такой должна быть длина антенной петли.

Для приёма цифрового сигнала точно рассчитывать длину волны необязательно, можно просто сделать конструкцию изделия более широкополосной.

Как рассчитать параметры для цифрового ТВ

Для антенны из кабеля нужно произвести вычисления его длины. Это делается при помощи обычных формул физики.

Для начала нужно понять на каких частотах вещает мультиплекс, после чего выводим среднее значение. Например, при частотах 605 и 613 МГц выводится среднее арифметическое получится 609 МГц.

Следующим шагом определяем длину волны через формулу скорости света деленную на выведенное среднее арифметическое.

Вычисление: 300/609=0,492 м. От получившегося числа высчитываем 1/4, которая и будет представлять собой необходимую длину кабеля для создания антенны.

Чтобы облегчить задачу вычисления можно воспользоваться онлайн калькуляторами, которые безошибочно рассчитают необходимый размер для полуволновой, четвертьволновой и полноволновой антенн.

Онлайн-калькуляторы в гугл или яндекс:

• калькулятор для диополя и штыря;
• калькулятор радиолюбителя.

Лучшая антенна без паяльника для цифрового телевидения T2 сделанная своими руками:

Сделать антенну своими руками не трудно, достаточно проблематично спаять и прикрепить все детали так, чтобы она работала без помех и рассыпания картинки.

Сегодня не обязательно идти в магазин и покупать дорогостоящее оборудование, случаются ситуации когда просто нет возможности попасть в магазин. Сделать антенну можно из подручных материалов.

Советуем выбирать либо конструкцию из коаксиального провода, либо “Восьмерку”. Как показывает практика они наиболее легки в изготовлении, и их характеристики позволяют смотреть телевидение в любом месте.

Логопериодическая

Наконец, самостоятельно можно сделать домашнюю антенну по классической логопериодической схеме.

Главная особенности конструкции:

• вибраторы переменной длинны крепятся на общей оси;
• длина рабочих элементов не должна выходить за пределы, необходимые для ДМВ-диапазона, но при этом изменение их величины подчиняется логарифмическому закону;
• расположение вибраторов зависит от периода волн, на прием которых рассчитано это устройство. От этого и идет его название.

Читайте подробнее о конструкции и методах изготовления логопериодической антенны.

Здесь лишь напомним ключевые моменты:

1. Берутся две толстые трубки в качестве осей для вибраторов и некоторое количество принимающих элементов – сплошных, из толстой проволоки, или же полых, из тонких трубок. Разницы особой нет: на частотах, где работает цифровое телевидение, ток все равно в основном бежит по поверхности проводника. Вместо толстых трубок для осей можно использовать пластинки фольгированного текстолита.
2. Рассчитывается размер стержней и вибраторов, а также расстояние между ними.
3. Монтируются отдельно левый и правый каналы приема на соответствующих стержнях.
4. Стержни соединяются перемычкой.
5. Подключается коаксиальный кабель.
6. Второй конец фидера уходит к приставке или антенному гнезду цифрового телевизора.

Преимущества:

• Очень широкий диапазон – примерно в 10 раз больше, чем у других ДМВ-устройств.
• По коэффициенту усиления она эквивалентна волновому каналу из 3–4 элементов, но при этом антенна компактнее и технологичнее.
• Универсальность. Годится не только для телевидения, но и для мобильной связи, Wi-Fi и пр. Вопрос лишь в размерах элементов.

Недостатки:

• Сложна в изготовлении. Требуется выдерживать как длину вибраторов, так и расстояние между ними.
• Расчет, в отличие от приведенных выше конструкций, проделать на листке бумаги очень трудно — требуется найти решение примерно полудюжины интегральных уравнений. Поэтому единственный вариант для домашнего мастера – это воспользоваться онлайн-калькулятором в приведенной выше статье.

Народный рейтинг самодельных антенн для цифрового ТВ

Самый честный рейтинг – это тот, который сформирован людьми, уже сделавшими одну или несколько самоделок. У вас есть 2 голоса. Выберите наилучший (+) и наихудший (-) по вашему мнению вариант самодельной антенны:

Общий балл
476

55
–

+

531

Общий балл
156

59
–

+

215

Общий балл
65

32
–

+

97

Общий балл
49

22
–

+

71

Волновой канал

Общий балл
39

26
–

+

65

Общий балл
26

45
–

+

71

Общий балл
23

13
–

+

36

Предыдущая
АнтеннаРасчет и сборка антенны “тройной квадрат” для DVB-T2
Следующая

И, наконец, самая сложная антенна для цифрового ТВ, которую можно изготовить своими руками

Логопериодическая схема позволяет получить максимум усиления без дополнительных схем.

Принцип действия конструкции: в направлении источника сигнала располагаются две проводящие шины, на которых в строгой последовательности установлены перпендикулярные вибраторы. Их длина и расстояние между собой рассчитываются по строгому алгоритму. Ошибка в 2–5% приведет к полной неработоспособности системы. Зато правильно собранная антенна будет принимать аналоговый и цифровой сигнал с высочайшим качеством.

Может использоваться с экраном, который способствует усилению слабого сигнала.

Чем хороши самодельные антенны?

Даже с появлением компьютерной техники и сети Интернет популярность телевидения не снижается. Большое количество различных передач и каналов удовлетворяет запросы и малышей, и взрослых членов семьи.

Но иногда телеманы сталкиваются с обстоятельствами, при которых требуется быстро и грамотно изготовить антенну своими руками.

Сигнал в домашние телеприемники поступает разными способами: через спутниковую антенну, закрепленную на внешней стороне дома или кровли, телевизионный кабель, специальную приставку

Вот только несколько причин заняться технической «самодеятельностью»:

• жилое здание еще новое, провайдеры не успели его освоить;
• дом находится вдалеке от города и магазинов;
• кабельное телевидение отключили для профработ;
• старое устройство вышло их строя, а на новое нет денег и пр.

А некоторые домашние изобретатели отказываются от покупных устройств ради новых экспериментов. Такое хобби часто выручает и к тому же экономит семейный бюджет.

Стоимость самоделок гораздо меньше, чем цена моделей, представленных в магазинах. А если дома целый склад старых деталей, то новенькая антенна может достаться даром

Скептики могут возразить и сказать, что сделанная своими руками телевизионная антенна не сравнится по качеству с брендовыми приборами.

Однако практика показала, что при благоприятном положении здания и правильно выполненных расчетах сигнал ловится замечательно, а самоделка отлично справляется со своей задачей.

Советы и рекомендации

Необходимо понимать: от того, как установить и повернуть антенну, будет зависеть качество изображения на телевизоре. Поэтому стоит воспользоваться рекомендациями опытных пользователей,

которые помогут настроить антенны на ТВ LG , Самсунг, Сони и других моделях:

• При покупке антенны учитывайте ее тип: однонаправленная или всенаправленная. От этого будет зависеть место ее расположения.
• Стоит учесть, где расположена ближайшая радиостанция и какое расстояние от нее до вашего дома. Эти данные помогут вам выбрать лучший вариант.
• Продвинутые пользователи не рекомендуют покупать антенны со встроенным усилителем. Поскольку эти усилители никак не способны улучшить качество приема.
• Чтобы добиться максимально качественного и уверенного приема, рассмотрите уличные антенны. Комнатные модели не способны обеспечивать хороший прием.
• Для владельцев частных домов и дач необходимо поднять антенну. Это значит, что потребуется мачта и коаксиальный кабель достаточной длины.
• Если антенна изначально настроена некорректно, лучше обратиться к профессиональному мастеру, который знает, как направить антенну на вышку цифрового ТВ и выполнить необходимые настройки.

Если правильно подсоединить антенну и подключиться к ТВ, можно смотреть телевизор в высшем качестве. ТВ-оборудование сможет четко показывать любые телевизионные программы.
